Prilagođeno Strujni senzorski transformator (CT) Proizvođači

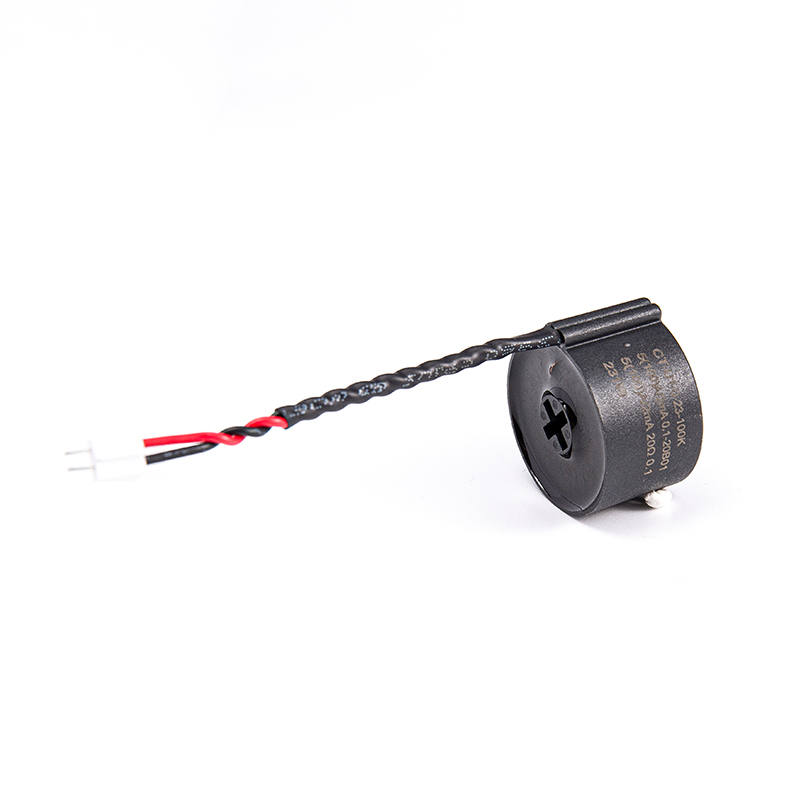

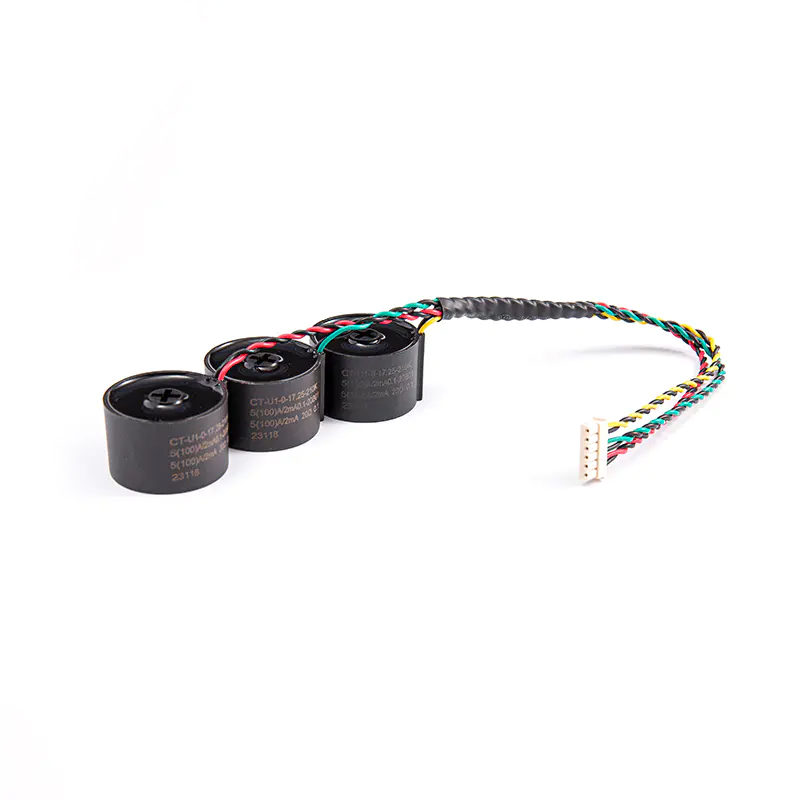

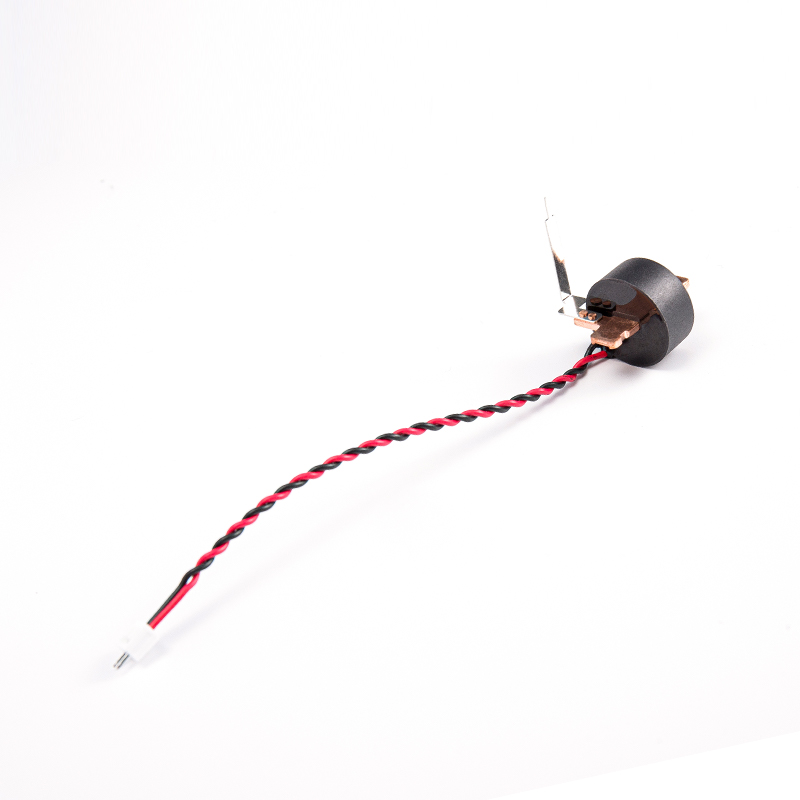

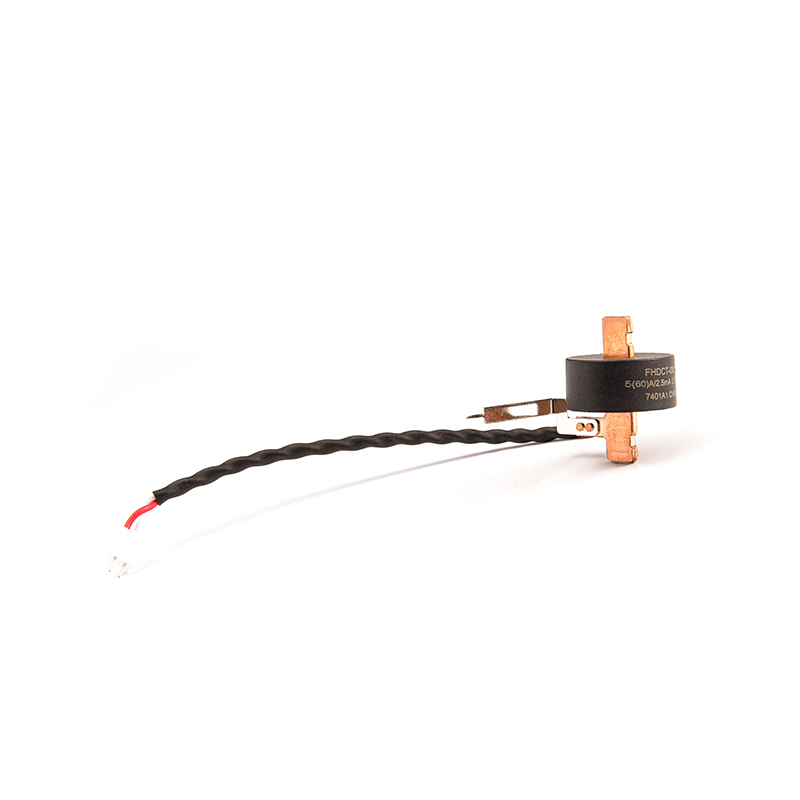

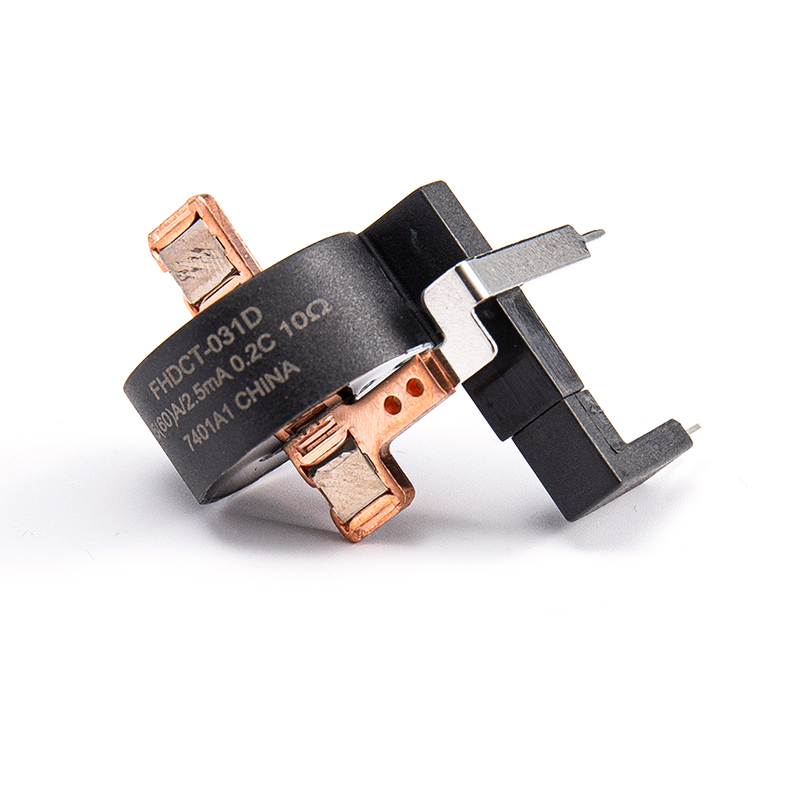

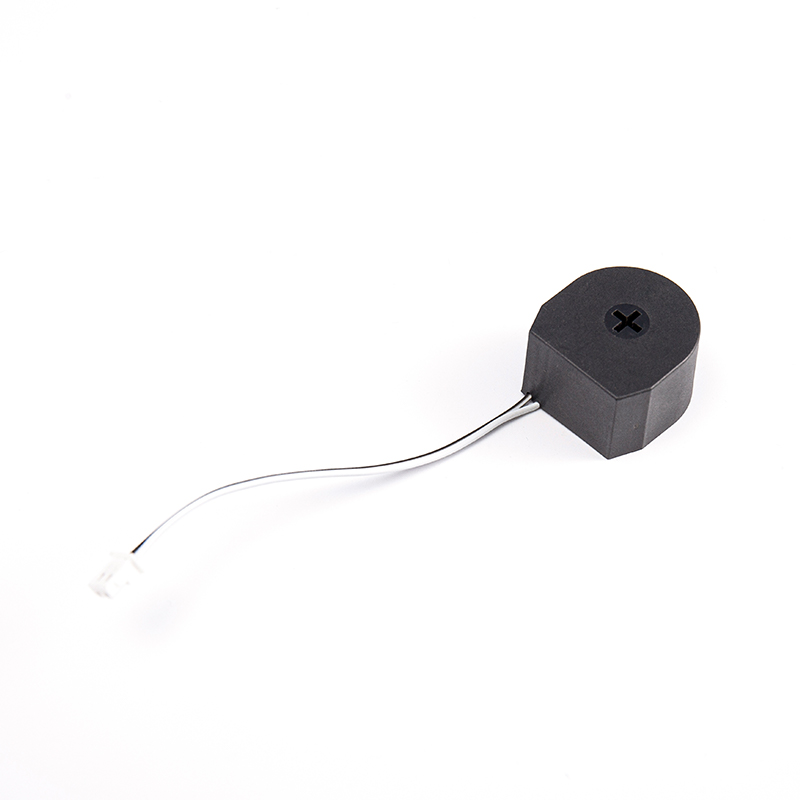

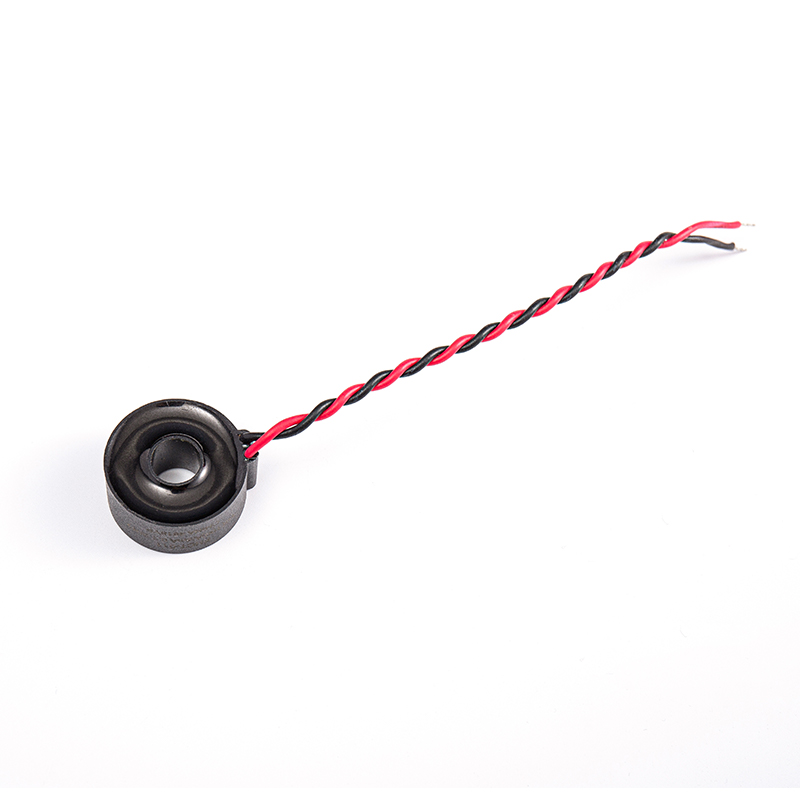

Strujni transformator (CT) je uređaj koji se koristi za mjerenje izmjenične struje. Naširoko se koristi u elektroenergetskim sustavima kako bi se osiguralo sigurno i točno praćenje protoka struje. Pretvara veliku struju na primarnoj strani u malu struju na sekundarnoj strani kroz princip elektromagnetske indukcije, što je pogodno za mjerenje, zaštitu i kontrolu. Glavna funkcija strujnog transformatora je pretvaranje velike struje u malu struju u omjeru tako da se može mjeriti pomoću električnih instrumenata jedinstvenih specifikacija. Ne samo da daje mjernu vrijednost struje, već također igra ulogu električne izolacije u elektroenergetskom sustavu kako bi se spriječilo da visoki napon uzrokuje štetu mjernoj opremi i osoblju. Strukturni dizajn strujnog transformatora također veliku pozornost posvećuje praktičnosti i sigurnosti. Na primjer, strujni transformator s prolaznom jezgrom mjeri struju prolaskom žice kroz njegov središnji otvor. Ovaj dizajn čini instalaciju i održavanje praktičnijim. Oklop strujnog transformatora obično je izrađen od plastičnih ili metalnih materijala s dobrim izolacijskim svojstvima i označen je očiglednim bojama koje označavaju njegovu svrhu i važnost.

O nama
Zhejiang Fanhar Electronics Co., Ltd.

Zhejiang Fanhar Electronics Co., Ltd. je Kineska tvornica prilagođenih Tvornica strujnih senzorskih transformatora i Mjerni transformator struje Proizvođači, nacionalno visokotehnološko poduzeće specijalizirano za istraživanje i razvoj, proizvodnju i prodaju releja. Naši proizvodi široko se primjenjuju u pametnim kućnim sustavima, fotonaponskoj novoj energiji, stanicama za punjenje, pametnim brojilima, industrijskom upravljanju i drugim područjima.
Trenutno imamo profesionalni tim od gotovo 500 zaposlenika i upravljamo s 30 potpuno automatiziranih proizvodnih linija, pri čemu se 40% naših proizvoda izvozi u više od 20 zemalja diljem svijeta. Kako bismo bolje služili našim kupcima i zadovoljili tržišne zahtjeve, kontinuirano poboljšavamo naše proizvode i proizvodne tehnologije, ulažući 6%-8% godišnjeg prihoda od prodaje u istraživanje i razvoj te inovacije.
S naglaskom na tehnološke inovacije, prepoznati smo kao Nacionalno visokotehnološko poduzeće i Pokrajinski centar za istraživanje i razvoj, s više od 40 nacionalnih patenata. Naši proizvodi dobili su međunarodne certifikate, uključujući ISO9001, ISO14001 i ISO45001, kao i autoritativne UL, TUV i CQC certifikate, u potpunosti usklađene s EU ROHS/REACH direktivama.
Održavajući 98% zadovoljstva isporukom, naši proizvodi služe globalnim industrijskim liderima kao što su Huawei, Bull i Eaton u pametnim kućama, industrijskom upravljanju, novoj energiji i primjenama u električnim brojilima. Gledajući unaprijed, Fanhar Electronics nastavit će širiti proizvodne kapacitete i produbljivati našu prisutnost na tržištu nove energije, težeći da postane pružatelj u industriji releja. Nudimo Strujni transformator za zaštitni relej na prodaju.

Potvrda o časti
  • ZL 2018 2 0494989.X Spojna struktura između potisne kartice i pokretne opruge u releju
  • ZL 2018 2 1136911.7 Nisko stvaranje topline i dugotrajna armaturna struktura elektromagnetskog releja
  • ZL 2018 2 1246154.9 Struktura rotacije armature elektromagnetskog releja
  • ZL 2018 2 1264750.X Struktura terminala elektromagnetskog releja
  • ZL 2019 2 0010814.1 Elektromagnetski sustav magnetskog zapornog releja s kopčom
Vijesti
CT Industrijsko znanje

Ovladavanje senzorom struje i zaštitom: Duboko zaronite u strujni transformator i transformator strujnog senzora

U modernim električnim sustavima – od pametnih domova do industrijske automatizacije i obnovljivih izvora energije – o preciznom mjerenju struje i pouzdanoj zaštiti nema pregovaranja. Neopjevani heroji koji stoje iza ovih funkcija su precizni uređaji poput Strujni transformator i njegove specijalizirane varijante. Razumijevanje njihovih različitih uloga pomaže inženjerima i stručnjacima za nabavu da donose informirane odluke koje povećavaju sigurnost, učinkovitost i dugovječnost sustava.

1. Temeljni koncepti: Definiranje ključnih komponenti

Iako se često koriste kao sinonimi, Strujni transformator (CT), Transformator senzora struje , Strujni mjerni transformator , i Zaštitni relej CT služe jedinstvenim svrhama. Standard Strujni transformator smanjuje visoke primarne struje na sigurne, mjerljive razine. The Transformator senzora struje integrira kondicioniranje signala za izravno sučelje mikrokontrolera. The Strujni mjerni transformator daje prioritet visokoj točnosti u širokom rasponu za naplatu i nadzor. Konačno, Zaštitni relej CT je dizajniran da ostane linearan tijekom stanja kvara, osiguravajući pravilan rad zaštitnih releja.

  • Strujni transformator (CT): Opća namjena, galvanski izolirani senzor.
  • Transformator senzora struje: Ugrađena elektronika za pojačane/izlazne signale.
  • Strujni mjerni transformator: Visoka točnost (klasa 0,5, 0,2) za mjerenje prema prihodu.
  • Zaštitni relej CT: Točka koljena visoke zasićenosti, za detekciju kratkog spoja.

2. Kriteriji odabira: Usklađivanje pravog CT-a s vašom prijavom

Odabir između a Strujni transformator i a Zaštitni relej CT ovisi o prioritetu vašeg sustava: vjernost mjerenja ili otpornost na pogreške. Za sustave upravljanja energijom, a Strujni mjerni transformator s 0,5% točnosti je idealno. Nasuprot tome, za releje za zaštitu motora ili mrežne zaštitne ploče, a Zaštitni relej CT s klasom točnosti 5P10 ili 5P20 je obavezan kako bi se izbjeglo zasićenje jezgre tijekom prenapona.

2.1 Usporedni pregled: Mjerni nasuprot zaštitnih CT-ova

Donja tablica ističe kritične razlike pri odabiru između standarda Strujni mjerni transformator i a Zaštitni relej CT za vaš sljedeći projekt.

Značajka Strujni mjerni transformator Zaštitni relej CT
Primarna namjena Naplata, analiza kvalitete električne energije Otkrivanje greške, okidanje releja
Klasa točnosti 0,2, 0,5, 1,0 5P10, 5P20, 10P10
Ocjena opterećenja Niži (2,5-15 VA) Viši (15-30 VA)
Materijal jezgre Silikonski čelik (visoki μ) Nikal-željezo ili napredna legura
Ponašanje zasićenja Sklon zasićenju >120% In Ostaje linearan do 20-30x In

3. Tehnički dubinski zaron: Transformator senzora struje za modernu elektroniku

S proliferacijom IoT-a i pametnih uređaja, Transformator senzora struje je evoluirao dalje od jednostavne zavojnice. Moderne varijante integriraju otpornike opterećenja, pojačala, pa čak i analogno-digitalna sučelja. Ovaj dizajn "spreman za senzore" smanjuje složenost BOM-a za pametna brojila, EV punjače i industrijske kontrolere.

  • Vrste izlaza: Naponski izlaz (0-3,3 V, 0-5 V) ili 4-20 mA napajanje iz petlje.
  • Frekvencijski odziv: Optimiziran za 50/60 Hz, ali dostupni su širokopojasni tipovi do 1 kHz.
  • Ključne specifikacije koje treba provjeriti: pogreška faznog kuta (kritična za korekciju faktora snage) i izolacijski napon (obično 3-5 kV).
  • Savjet za integraciju: Odaberite a Transformator senzora struje s ugrađenom zaštitom za odbijanje vanjskih magnetskih polja u okruženjima gustim inverterima.

4. Fokus aplikacije: Zaštitni relej CT u New Energy & Industrial Control

U fotonaponskim sustavima i stupovima za punjenje, lučni kvarovi i prekomjerne struje zahtijevaju robusnu Zaštitni relej CT . Za razliku od standardnih CT-ova, ovi uređaji održavaju linearnost do 30 puta veće od nazivne struje, osiguravajući da zaštitni releji primaju točne signale tijekom kratkih spojeva. Za centre za upravljanje motorom (MCC), uparivanje a Zaštitni relej CT s toplinskim relejima za preopterećenje sprječava neželjeno okidanje dok istovremeno osigurava siguran rad.

  • PV kombinirane kutije: Upotrijebite CT-ove klase 5P10 za nadzor struje niza plus detekciju rezidualne struje osjetljivu na istosmjernu struju.
  • Hrpe za punjenje: Dvojezgreni CT-ovi (mjerenje zaštitnih namota u jednoj jezgri) štede prostor i smanjuju troškove.
  • Pametna brojila: Zahtijevati strujni mjerni transformator s klasom 0.2S za dvosmjerno mjerenje (solarni izvoz/uvoz).

5. Instalacija i najbolji postupci: Izbjegavanje uobičajenih zamki CT-a

Čak i visoke kvalitete Strujni transformator neće uspjeti ako se neispravno instalira. Uvijek se pridržavajte pravila otvorenog sekundara: nikada ne ostavljajte otvoreni sekundar CT-a dok teče primarna struja - može doći do opasnih visokih napona. Za Zaštitni relej CT instalacije, provjerite da je napon točke koljena (Vk) najmanje 2x najveći napon releja u uvjetima kvara. Koristite blokove za kratko spajanje za sigurno odspajanje.

  • Polaritet: Označite P1/P2 (primarni) i S1/S2 (sekundarni). Obrnuti polaritet uzrokuje netočna očitanja snage.
  • Usklađivanje opterećenja: Prekoračenje VA ocjene od a Strujni mjerni transformator povećava pogrešku omjera za 0,5%-2%.
  • Duljina kabela: Za sekundarne vodove >10 metara, povećajte promjer žice kako bi otpor petlje bio manji od 25% nazivnog opterećenja.

FAQ: Vaša najčešća pitanja o strujnim transformatorima, zaštitnim CT-ovima i mjernim senzorima

1. Koja je razlika između a Strujni mjerni transformator i a Zaštitni relej CT ?

A Strujni mjerni transformator je optimiziran za visoku točnost (0,2–1,0%) pri normalnim radnim strujama, obično do 120% nazivne primarne struje. Koristi jezgre niže zasićenosti i pogodan je za mjerenje energije i nadzor snage. Nasuprot tome, a Zaštitni relej CT dizajniran je za održavanje linearnosti u uvjetima kvara (do 20–30x nazivne struje) s klasama točnosti poput 5P10 ili 10P20. Njegova jezgra ima višu točku koljena zasićenja, osiguravajući pravilan rad releja bez izobličenja. Korištenje mjernog CT-a za zaštitu može dovesti do zasićenja jezgre i nerad releja tijekom kratkih spojeva.

2. Kako mogu odabrati pravo Transformator senzora struje za projekt mikrokontrolera (npr. Arduino ili STM32)?

Za izravno sučelje mikrokontrolera odaberite a Transformator senzora struje s ugrađenim kondicioniranjem signala. Potražite modele izlaznog napona (0-3,3 V ili 0-5 V) koji odgovaraju vašoj referenci ADC-a. Ključni parametri: omjer okretaja (npr. 1000:1), izlazna osjetljivost (mV/A) i fazna pogreška (<1°). Alternativno, odaberite standardni CT plus vanjski otpornik opterećenja i krug operativnog pojačala. Za preciznost koristite CT s ugrađenim preciznim opterećenjem i rail-to-rail izlaznim pojačalom. Mnogi dizajni također uključuju DC offset (npr. 2,5 V za bipolarno očitavanje struje).

3. Zašto moj Strujni transformator očitati nultu ili slabu struju nakon instalacije?

Uobičajeni uzroci uključuju: (1) Otvoreni sekundarni krug — nikada ne ostavljajte sekundar neopterećen; uvijek postavite otpornik opterećenja ili blok za kratko spajanje. (2) Neispravno stezanje jezgre — CT-ovi s podijeljenom jezgrom moraju kliknuti do kraja; prljavština ili neusklađenost smanjuju spajanje. (3) Pogrešan polaritet ožičenja — zamijenite S1/S2 vodove. (4) Nedovoljna primarna struja — CT-ovi imaju minimalnu početnu struju (obično 0,5-1% nazivne). (5) Preveliko sekundarno opterećenje — smanjite duljinu kabela ili povećajte debljinu žice. Prije rješavanja problema s CT-om upotrijebite mjerač koji se pričvršćuje kako biste provjerili postoji li primarna struja.

4. Može li a Zaštitni relej CT koristiti za mjerenje energije?

Tehnički, da, ali nije preporučljivo. A Zaštitni relej CT žrtvuje linearnost niske struje za visoku toleranciju kvarova. Pri strujama ispod 5-10% nazivne, njegova pogreška može premašiti 2-3%, što ga čini neprikladnim za točan obračun energije ili analizu snage. U svrhu mjerenja uvijek koristite namjenski Strujni mjerni transformator (Klasa 0,5 ili 0,2). Nasuprot tome, mjerni CT se nikada ne bi trebao koristiti u zaštitnim krugovima - doći će do zasićenja tijekom kvara, uzrokujući kvar zaštitnih releja.

5. Koje certifikate trebam tražiti pri nabavi a Strujni transformator za globalna tržišta?

Za sigurnost i usklađenost zahtijevajte UL 2808 (SAD/Kanada), IEC 61869-2 (međunarodni standard za CT) i TUV (Europa). Za usklađenost s okolišem zahtijevajte RoHS i REACH deklaracije. U aplikacijama za punjenje PV i EV, potražite UL 1741 ili IEC 62053 za mjerne CT-ove. Za Zaštitni relej CT , provjerite klase IEC 61869-2 (npr. 5P10) i po izboru VDE 0414. Renomirani proizvođači također daju ISO 17025 kalibracijske certifikate. Uvijek zahtijevajte izvješća o ispitivanju za pogrešku omjera, fazni pomak i napon točke koljena.
