Razumijevanje strujnih shunt otpornika: Opsežan vodič za precizno mjerenje struje

Što je strujni otpornik?

A Trenutni shunt otpornik je precizna komponenta niskog otpora dizajnirana za mjerenje električne struje stvaranjem malog, proporcionalnog pada napona na svojim terminalima. Na temelju Ohmovog zakona (V = I × R), ovi otpornici pretvaraju strujni tok u mjerljivi naponski signal, omogućujući precizno praćenje struje bez značajnog ometanja rada kruga.

Ove bitne komponente široko su raspoređene u energetskoj elektronici, sustavima upravljanja baterijama, industrijskoj automatizaciji i automobilskim aplikacijama gdje je precizno očitavanje struje ključno za optimizaciju performansi i nadzor sigurnosti.

Ključne karakteristike strujnih šant otpornika

Temeljna načela rada

Trenutni shunt otpornici rade na jednostavnom, ali elegantnom principu:

• Kada se postavi u seriju s opterećenjem, otpornik stvara pad napona proporcionalan struji koja kroz njega teče
• Ovaj napon se mjeri pomoću krugova za pojačanje visoke impedancije ili analogno-digitalnih pretvarača
• Izmjerena struja izračunava se pomoću formule: I = V ÷ R, pri čemu otpor ostaje konstantan
• Tipične vrijednosti otpora kreću se od mikroohma do desetaka miliohma kako bi se smanjio gubitak snage

Kritični parametri izvedbe

Odabir odgovarajućeg Trenutni shunt otpornik zahtijeva pažljivu procjenu nekoliko ključnih specifikacija:

• Vrijednost otpora: Obično se kreće od 0,1 mΩ do 100 mΩ, odabrano na temelju maksimalne struje i prihvatljivog pada napona
• Nazivna snaga: Određuje kapacitet rasipanja topline, izračunat koristeći P = I² × R sa sigurnosnom marginom od 25-50%
• Temperaturni koeficijent (TCR): Mjeri stabilnost otpora u različitim temperaturnim varijacijama, s vrhunskim šantovima koji nude ±10 ppm/°C ili niže
• Tolerancija: Označava razinu preciznosti, u rasponu od ±0,01% za laboratorijsku razinu do ±1-5% za opće primjene
• Pad napona: Standardne vrijednosti uključuju 50mV, 75mV ili 100mV pri nazivnoj struji za kompatibilnost s mjernim instrumentima

Vrste strujnih šant otpornika

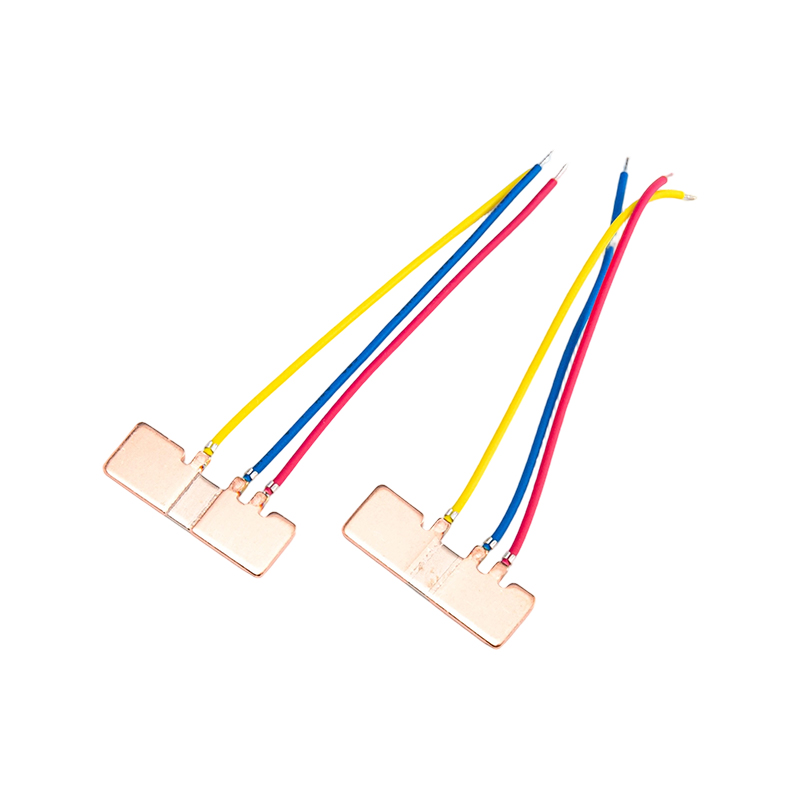

Precizni strujni shunt u odnosu na standardne shuntove

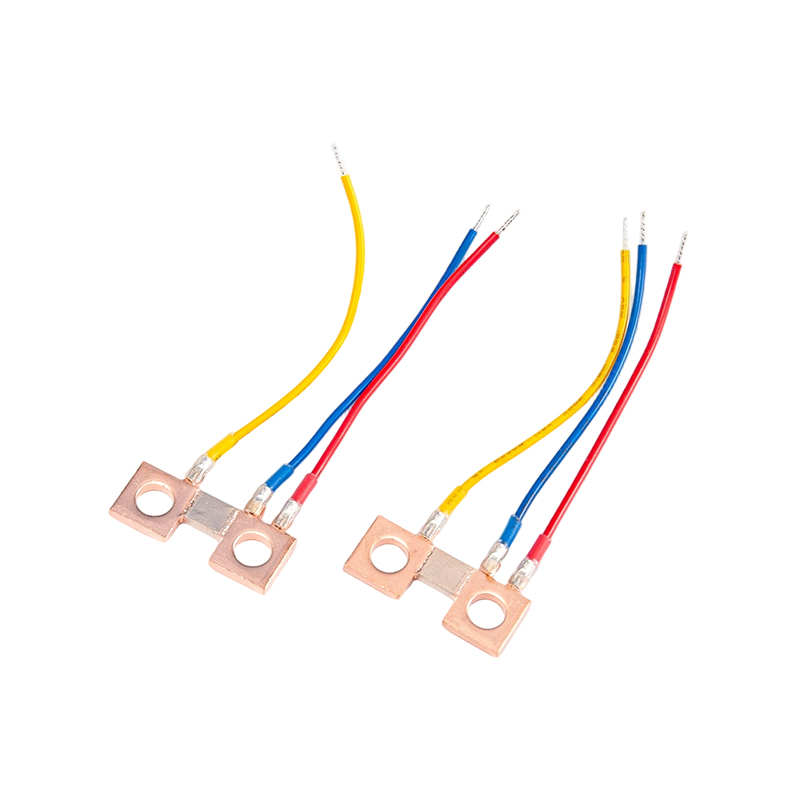

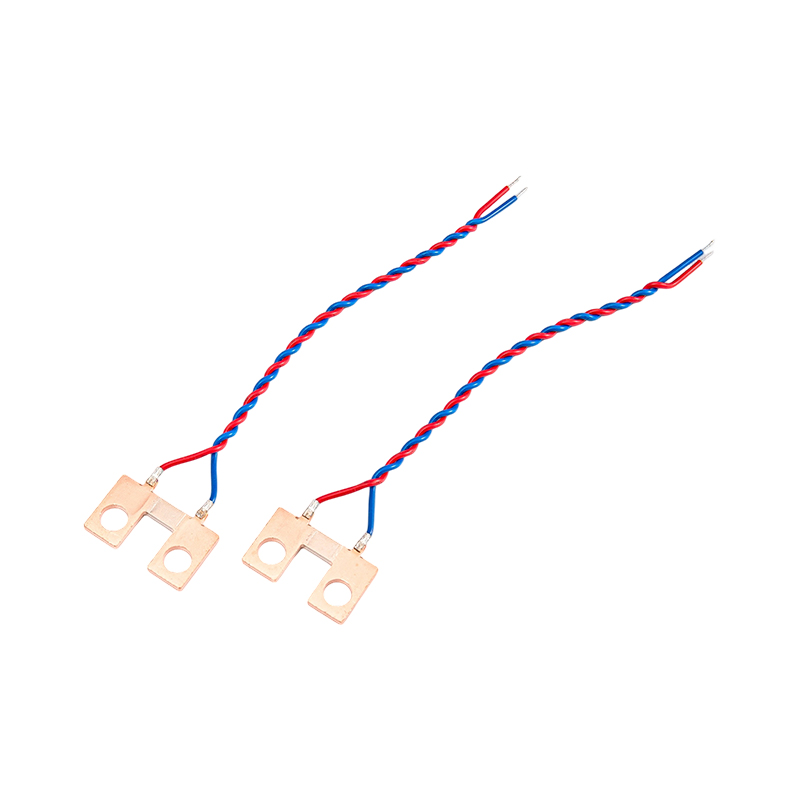

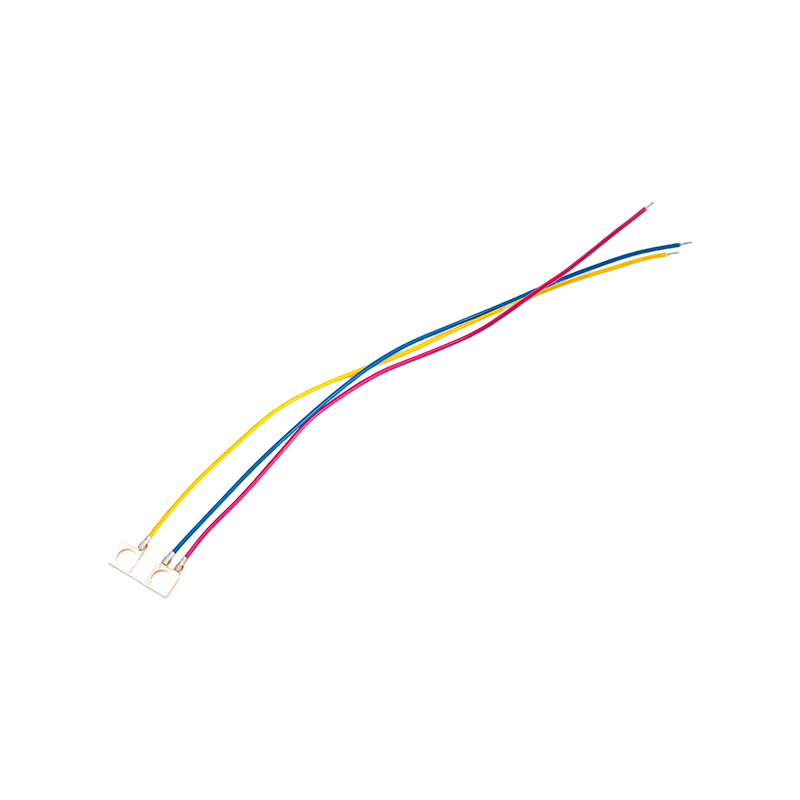

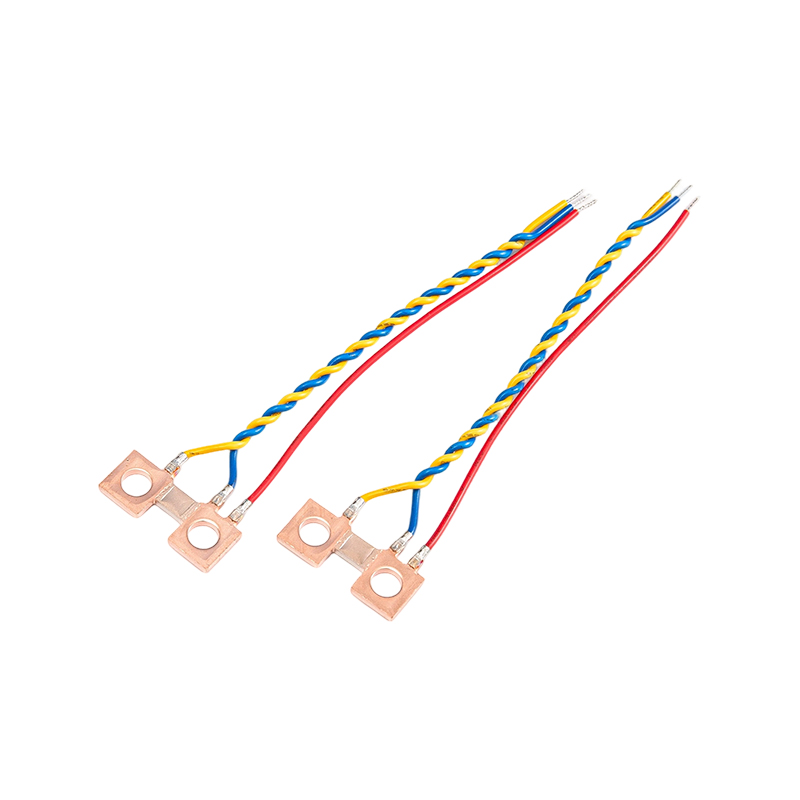

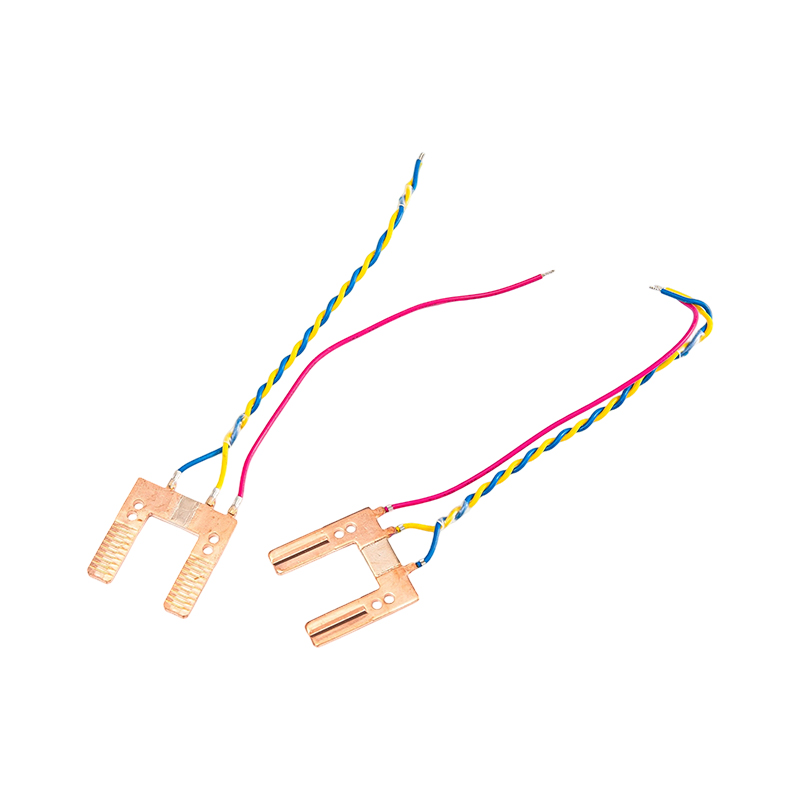

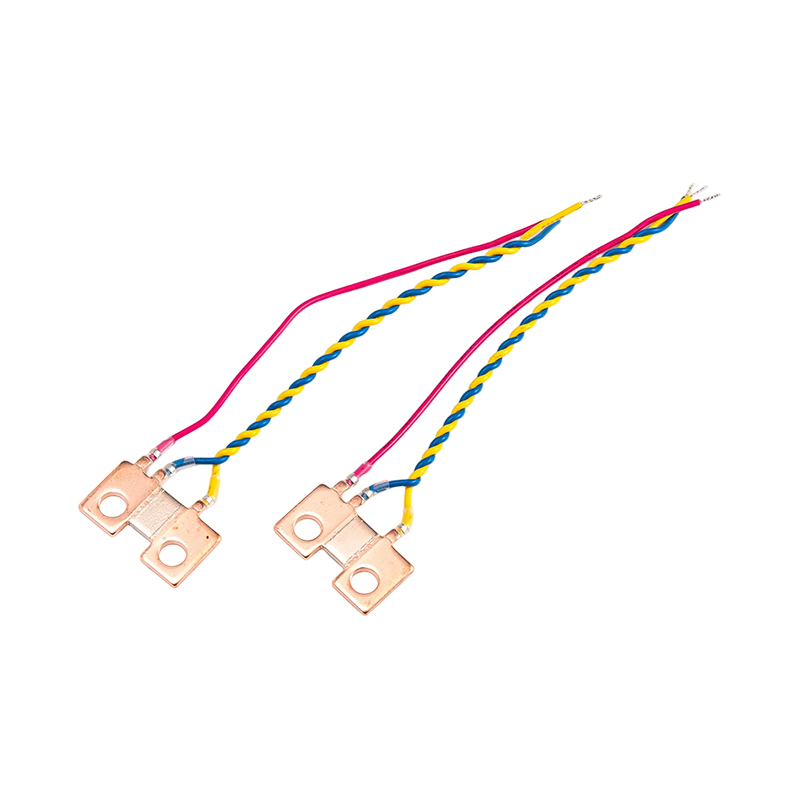

Precizni strujni shunt otpornici predstavljaju najvišu razinu tehnologije očitavanja struje, projektirani za aplikacije koje zahtijevaju izuzetnu točnost i stabilnost. Ove specijalizirane komponente minimiziraju pogreške mjerenja putem naprednog odabira materijala i procesa proizvodnje.

Ključne razlike preciznih strujnih šantova uključuju:

• Iznimno niske vrijednosti TCR (često ispod ±10 ppm/°C) osiguravaju minimalno pomicanje preko radnih temperatura
• Stroge specifikacije tolerancije (±0,01% do ±0,1%) za vrhunsku ponovljivost mjerenja
• Priključci s četiri terminala po Kelvinu koji eliminiraju pogreške otpora elektroda
• Dugoročna stabilnost s minimalnim učincima starenja tijekom duljih radnih razdoblja
• Vrhunska izvedba u kalibracijskim laboratorijima, ispitnoj opremi i kritičnim sustavima nadzora

Konfiguracije otpornika istosmjerne struje

Otpornici istosmjerne struje posebno su optimizirane za primjene istosmjerne struje, s metodama konstrukcije koje se bave jedinstvenim izazovima mjerenja istosmjerne struje:

• Konstrukcija od legure manganina ili konstantana koja pruža gotovo nulti toplinski EMF
• Dizajni montirani na ploču s robusnim terminalima za industrijska okruženja
• Standardizirani izlaz od 75 mV pri nazivnoj struji za besprijekornu integraciju s analognim mjeračima
• Visok kapacitet preopterećenja (obično 120% nazivne struje tijekom 2 sata)
• Raspon radnih temperatura od -40°C do 60°C za teške industrijske uvjete.

Električni šantovi po tehnologiji gradnje

Električni šantovi proizvedeni su različitim tehnologijama, od kojih svaka nudi različite prednosti:

• Shuntovi od metalne folije: Pružaju iznimnu preciznost s TCR-om od čak ±5 ppm/°C, idealno za visokofrekventne i precizne primjene
• Metalne trake/pločasti spojevi: Nudi izvrsno rukovanje snagom i sposobnost udarne struje za automobilske i industrijske pogone
• Žičani šantovi: Pružite vrhunsku stabilnost i veliki kapacitet snage, iako s većom induktivnošću koja ograničava performanse izmjenične struje
• Debeli filmski šantovi: Isplativo rješenje za aplikacije velikog volumena s umjerenim zahtjevima za preciznošću

Primjene u svim industrijama

Sustavi za automobile i električna vozila

Automobilski sektor predstavlja jedno od najbrže rastućih tržišta za Trenutni shunt otporniks , pogonjen elektrifikacijom vozila i naprednim elektroničkim sustavima. Kritične aplikacije uključuju:

• Sustavi upravljanja baterijama (BMS) nadziru struje punjenja/pražnjenja za procjenu stanja napunjenosti
• Ugrađeni punjači (OBC) pružaju povratnu informaciju za kontrolu struje i zaštitu od preopterećenja
• Kontrola vučnog motora omogućuje preciznu regulaciju momenta i brzine
• DC-DC pretvarači osiguravaju učinkovitu distribuciju energije kroz podsustave vozila
• Visokonaponske jedinice za distribuciju energije koje zahtijevaju komponente kvalificirane za AEC-Q200

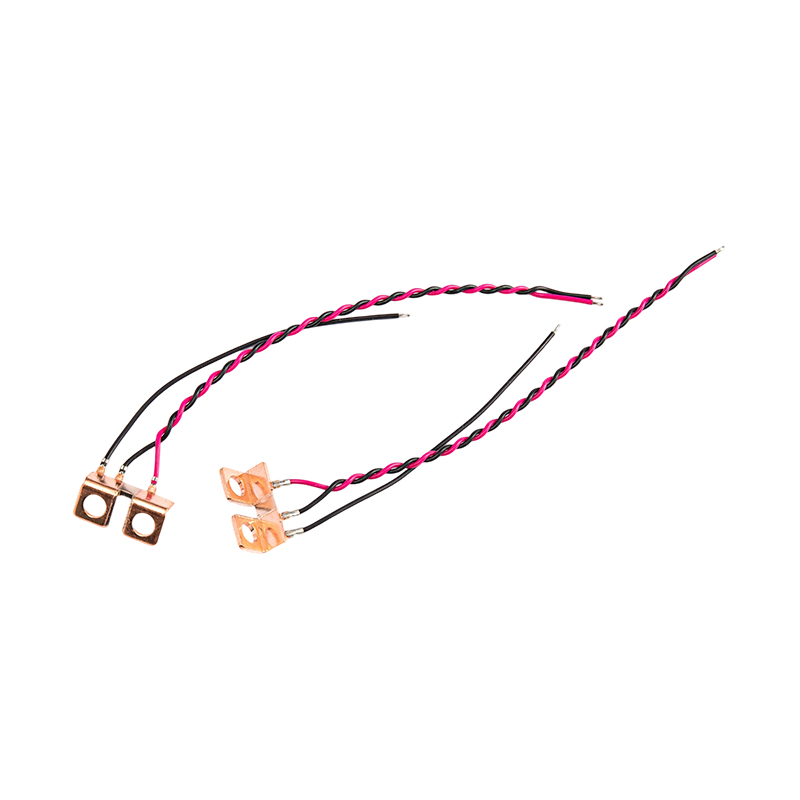

Industrijska energetska elektronika

Iskoristivost industrijskih aplikacija Precizni strujni shunts za:

• Motorni pogonski sustavi koji zahtijevaju strujnu povratnu spregu u stvarnom vremenu za vektorsko upravljanje
• Nadzor napajanja, osiguranje regulacije opterećenja i otkrivanje kvarova
• Servo pogoni koji zahtijevaju visokoprecizno mjerenje struje za kontrolu položaja
• Sustavi mjerenja energije zahtijevaju precizno mjerenje potrošnje
• Pretvarači obnovljive energije prate protok struje u solarnim i vjetro sustavima

Potrošačka elektronika i telekomunikacije

Kompaktan Trenutni shunt otporniks omogućiti naprednu funkcionalnost u:

• Upravljanje baterijom pametnog telefona osigurava sigurne cikluse punjenja
• Adapteri za napajanje prijenosnih računala prate izlaznu struju
• 5G bazne stanice upravljaju distribucijom energije preko RF pojačala
• Oprema podatkovnog centra prati potrošnju energije na razini poslužitelja
• Nosivi uređaji koji optimiziraju trajanje baterije preciznim praćenjem struje

Razmatranja dizajna i najbolje prakse

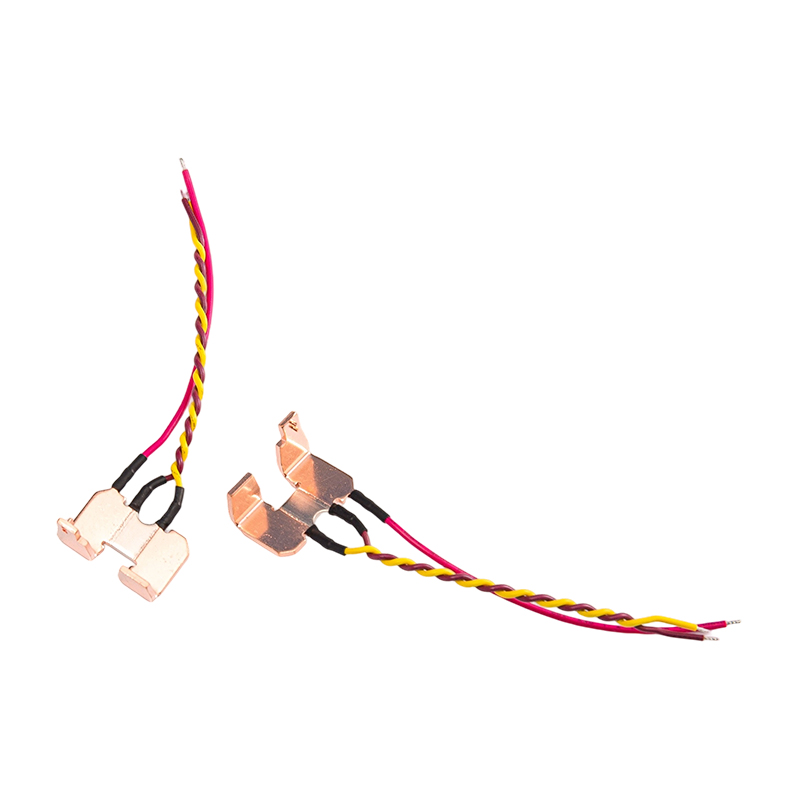

Implementacija Kelvinove veze

Za postizanje maksimalne točnosti s niskim otporom Trenutni shunt otporniks , neophodna je implementacija odgovarajućih Kelvinovih (4-žilnih) veza. Ova tehnika odvaja staze kroz koje teče struja od staza koje detektiraju napon, eliminirajući pogreške uzrokovane otporom žice i kontakta.

Smjernice za provedbu uključuju:

• Usmjerite senzorske linije od unutarnjih rubova otporničkih jastučića koji su najbliži otpornom elementu
• Održavajte jednaku duljinu i dimenziju za tragove osjetila kako biste osigurali uravnoteženo mjerenje
• Smjestite strujna senzorska pojačala što je moguće bliže šantu
• Izbjegavajte otvore u shunt pločicama kako biste spriječili curenje lema i nejednak otpor

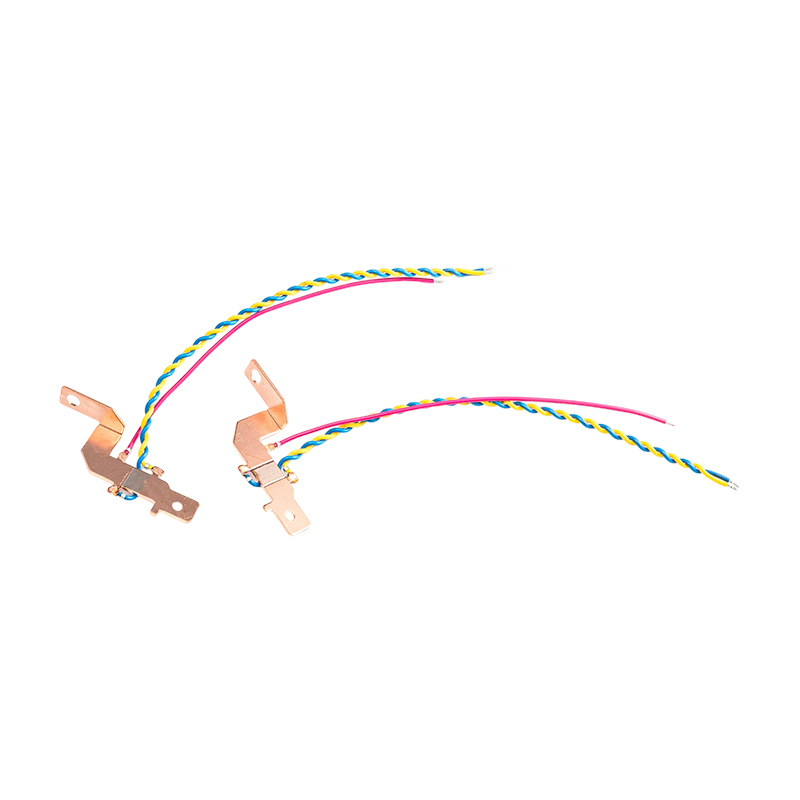

• Upotrijebite diferencijalno usmjeravanje u paru za senzorske linije za odbijanje buke zajedničkog načina rada

Strategije upravljanja toplinom

Rasipanje snage u Otpornici istosmjerne struje stvara toplinu koja može utjecati na točnost mjerenja. Učinkovito upravljanje toplinom zahtijeva:

• Ispravno smanjenje snage—radni otpornici ispod maksimalnih vrijednosti radi produljenja životnog vijeka
• Odgovarajuće područje bakra na PCB-u za širenje topline
• Razmatranje temperature okoline i protoka zraka u dizajnu kućišta
• Odabir materijala s niskim TCR-om kako bi se minimizirao pomak izazvan temperaturom
• Korištenje materijala za toplinsko sučelje pri montaži šantova tipa ploče

Senzor visoke strane u odnosu na nisku stranu

Postavljanje Električni šantovi unutar krugova utječe na performanse sustava:

Vodič za odabir za inženjere

Izračunavanje zahtjeva za otpor

Određivanje optimalnog Trenutni shunt otpornik vrijednost uključuje balansiranje više faktora:

• Ciljani pad napona: obično 50-100 mV za kompatibilnost sa standardnim ADC-ovima i mjeračima
• Maksimalna struja: Izračunajte R = V ÷ I za određivanje potrebnog otpora
• Rasipanje snage: Provjerite ostaje li P = I² × R unutar nazivnih granica sa sigurnosnom marginom
• Omjer signala i šuma: Za pouzdano mjerenje osigurajte da pad napona premašuje donji nivo šuma sustava

Kriteriji odabira materijala

Sastav legure izravno utječe Precizni strujni shunt performanse:

• Manganin: Preferira se za precizne primjene s TCR ~±10-50 ppm/°C i izvrsnom dugotrajnom stabilnošću
• Constantan: Nudi dobru stabilnost s umjerenim TCR-om za opću industrijsku uporabu
• Žeranin: Napredna legura koja pruža ultra-niski TCR za najveće zahtjeve preciznosti

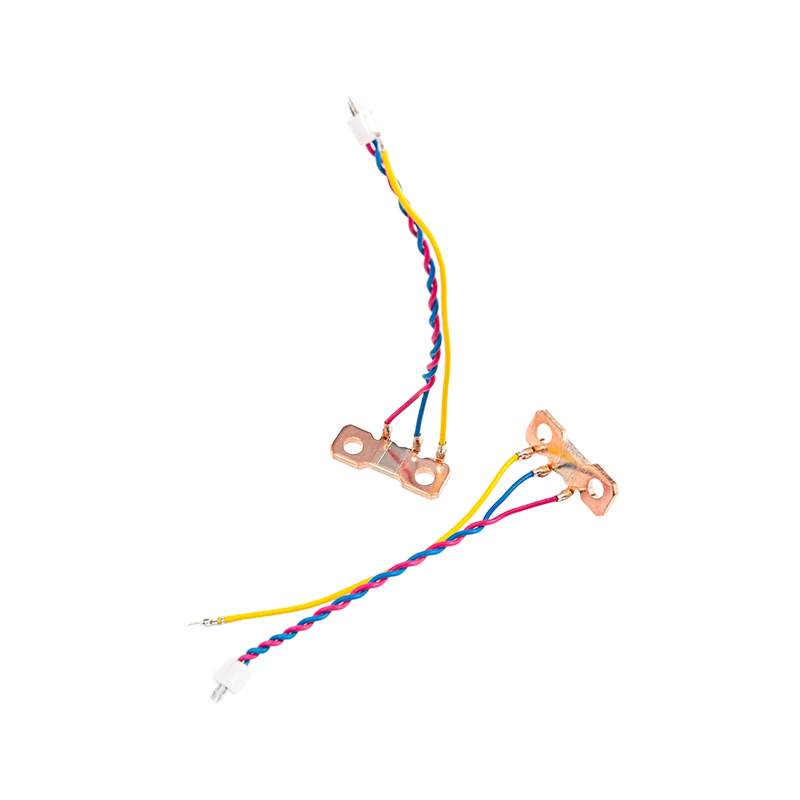

• Bakar: Koristi se u aplikacijama s visokom strujom gdje je cijena primarna briga

FAQ

Koja je razlika između strujnog skretnog otpornika i strujnog senzorskog otpornika?

Iako se pojmovi često koriste kao sinonimi, oni obično podrazumijevaju različite slučajeve upotrebe. Otpornici za osjet struje općenito su komponente niskog otpora integrirane u elektroničke sklopove za nadzor i kontrolu, dizajnirane s kontroliranim frekvencijskim odzivom za precizne primjene. Strujni šant otpornici često su povezani s mjerenjima veće struje i mogu se koristiti u distribuciji električne energije, instrumentaciji ili mjernim aplikacijama. Oba se oslanjaju na isto načelo Ohmovog zakona, ali se razlikuju u mjerilu, konstrukciji i okruženju primjene.

Kako da izaberem pravu vrijednost otpora za svoj trenutni otpornik?

Odabir odgovarajućeg resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Što je TCR i zašto je važan za strujne otpornike?

TCR (temperaturni koeficijent otpora) mjeri koliko se otpor mijenja s temperaturom, izraženo u ppm/°C (dijelovi na milijun po stupnju Celzijusa). Za šant otpornik sa 100 ppm/°C TCR i početnim otporom od 100Ω, promjena temperature od 50°C uzrokuje pomak otpora od 0,5Ω. To izravno utječe na točnost mjerenja—viši TCR znači veću pogrešku jer temperatura varira. Premium Precizni strujni shunts nude TCR od čak ±10 ppm/°C, što je bitno za automobilsku (-40°C do 125°C) i industrijsku primjenu gdje su temperaturne fluktuacije značajne.

Što je Kelvinova veza i kada je trebam koristiti?

Kelvinova (4-žična) veza koristi četiri terminala: dva za prijenos struje i dva namjenska senzorska terminala za mjerenje napona. Time se eliminiraju pogreške od elektrode i kontaktnog otpora, što može dovesti do pogreške mjerenja od 10-15% u 2-žilnim konfiguracijama pri mjerenju shuntova raspona miliohma. Koristite Kelvinove veze za sve Precizni strujni shunt primjene, posebno kada su vrijednosti otpora ispod 10 mΩ ili kada je potrebna točnost bolja od 0,5 %. Implementacija uključuje usmjeravanje senzorskih linija iz unutrašnjosti otporničkih jastučića i održavanje jednakih duljina tragova.

Kakvi su strujni otpornici za mjerenje struje u usporedbi sa senzorima s Hallovim efektom?

Trenutni shunt otporniks nude veću točnost (osobito pri istosmjernoj/niskoj frekvenciji), nižu cijenu i širi frekvencijski odziv,e ali stvaraju toplinu (I²R gubici) i ne pružaju galvansku izolaciju. Senzori s Hallovim efektom pružaju inherentnu izolaciju i zanemariv gubitak snage, ali imaju umjerenu točnost na koju utječu vanjska magnetska polja, uz veću cijenu. Za istosmjerne aplikacije koje zahtijevaju visoku preciznost, kao što su sustavi za upravljanje baterijama, tipično se preferiraju šant otpornici. Hallovi senzori su poželjni kada je izolacija kritična ili u primjenama s visokom strujom gdje je rasipanje topline problem.

Koji su standardni padovi napona za DC t otpornike?

Industrijski standard Otpornici istosmjerne struje obično proizvode 75 mV pri nazivnoj struji, iako su varijante od 50 mV i 100 mV također uobičajene. Ova standardizacija osigurava kompatibilnost s analognim pločastim mjeračima i mjernim instrumentima dizajniranim za ove specifične raspone napona. Na primjer, shunt od 100A/75mV ima otpor od 0,00075Ω, dok shunt od 50A/75mV ima 0,0015Ω. Prilikom odabira shuntova za postojeću opremu, provjerite zahtjeve pune skale napona mjerača kako biste osigurali ispravno skaliranje i točnost.

Mogu li se strujni otpornici koristiti u AC aplikacijama?

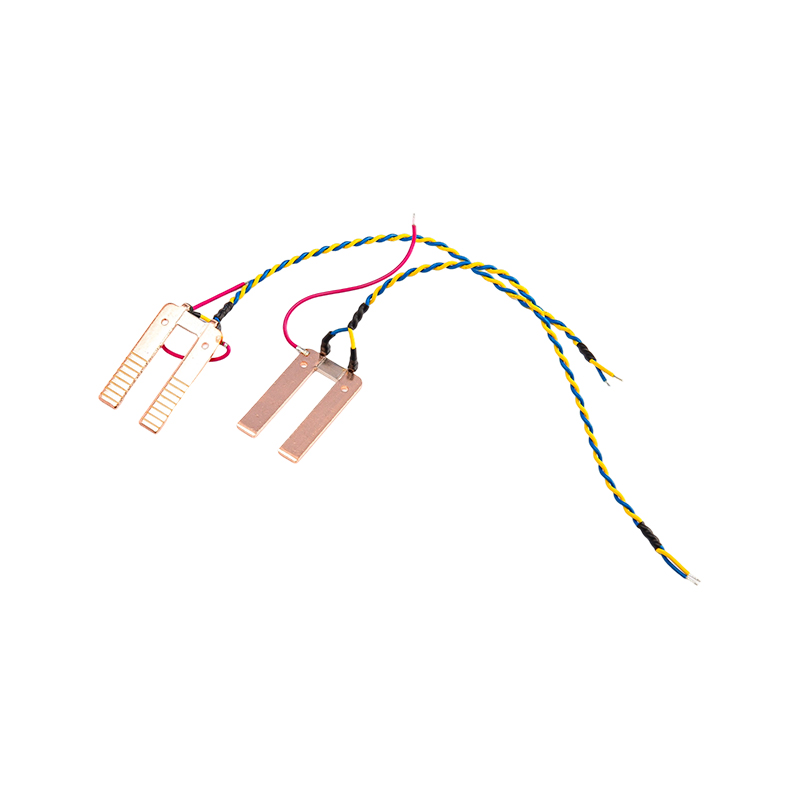

Da, Trenutni shunt otporniks rade za mjerenje izmjenične struje, ali razmatranja se razlikuju od primjena istosmjerne struje. Žičani shuntovi pokazuju induktivitet koji može uzrokovati fazne pomake i pogreške u mjerenju na višim frekvencijama. Shuntovi s metalnom folijom ili metalnom pločom nude manji induktivitet i bolje AC performanse. Za čiste izmjenične primjene često se preferiraju strujni transformatori (CT) jer pružaju izolaciju i podnose velike struje bez stvaranja topline. Međutim, za DC-prednapetu izmjeničnu struju ili zahtjeve širokog frekvencijskog raspona, šant otpornici ostaju učinkoviti kada su ispravno specificirani za frekvencijski odziv.

Što uzrokuje pogreške u mjerenju strujnog otpornika i kako ih mogu svesti na minimum?

Primarni izvori pogrešaka uključuju: toplinski pomak (sveden na najmanju moguću mjeru odabirom materijala s niskim TCR-om), otpor olova (eliminiran putem Kelvinovih veza), termoelektrične napone (smanjene dosljednom upotrebom materijala i temperaturnim gradijentima), probleme s rasporedom PCB-a (riješeni pravilnim usmjeravanjem tragova i postavljanjem pojačala) i samozagrijavanje (upravljano toplinskim dizajnom i smanjenjem snage). Dodatni čimbenici uključuju kvalitetu lemljenja, kontaktni otpor na terminalima i elektromagnetske smetnje. Slijeđenje smjernica proizvođača o rasporedu i primjena odgovarajućeg upravljanja toplinom može smanjiti ukupnu pogrešku na ispod 0,1% u preciznim primjenama.

Koje certifikate trebam tražiti u automobilskim strujnim otpornicima?

Za automobilske primjene potražite Trenutni shunt otporniks s kvalifikacijom AEC-Q200—globalni standard za testiranje naprezanja pasivnih komponenti u automobilskom okruženju. Dodatni važni certifikati uključuju ISO9001 (upravljanje kvalitetom), ISO14001 (okoliš) i ISO45001 (zdravlje i sigurnost na radu). Za međunarodna tržišta, UL priznanje, TUV certifikat i usklađenost s EU ROHS/REACH direktivama osiguravaju pridržavanje propisa. Ovi certifikati jamče da komponente mogu izdržati temperaturne raspone automobila (-40°C do 125°C), vibracije i zahtjeve dugoročne pouzdanosti.

Kako mogu izračunati nazivnu snagu potrebnu za moj trenutni otpornik?

Izračunajte disipaciju snage koristeći P = I² × R, gdje je I maksimalna trajna struja, a R otpor šanta. Primijenite sigurnosnu granicu od 25-50% iznad izračunate snage. Na primjer, s 20 A kroz shunt od 5 mΩ: P = 20² × 0,005 = 2W. Odaberite otpornik od 3 W ili više. Razmotrite krivulje smanjenja snage—mnogi otpornici moraju biti smanjeni iznad temperature okoline od 70°C. Za pulsirajuće primjene, provjerite sposobnost otpornika za puls jer rukovanje vršnom snagom često premašuje kontinuirane vrijednosti. Uvijek konzultirajte podatkovne tablice proizvođača za specifične zahtjeve smanjenja snage.
