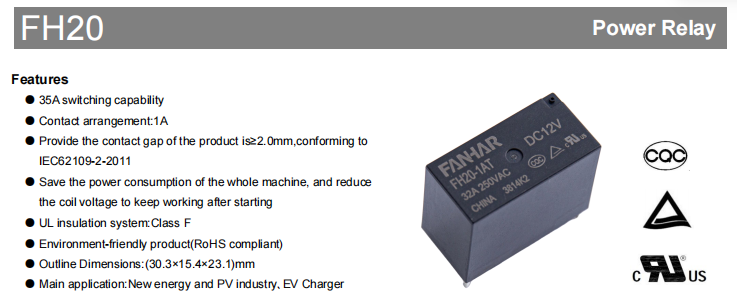

Novi energetski relej serije FH20: visokopouzdano sklopno rješenje za nove pogone za energiju i punjenje

Osnovne prednosti: siguran, učinkovit i otporan na toplinu

Adekvatan kontaktni razmak za ispunjavanje fotonaponskih sigurnosnih standarda

Razmak između kontakata nakon što se relej otvori izravno utječe na sigurnost izolacije. Serija FH20 ima kontaktni razmak od ≥2,0 mm, što je u potpunosti u skladu sa standardom IEC 62109-2-2011 „Sigurnosni zahtjevi za pretvarače snage za upotrebu u fotonaponskim energetskim sustavima.“ Za fotonaponske pretvarače ovaj je standard obvezan. Razmak od 2,0 mm osigurava učinkovito prekidanje luka čak i u uvjetima prenapona, štiteći nizvodne krugove i sigurnost operatera.

Smanjenje napona nakon pokretanja do znatno niže potrošnje energije sustava

FH20 koristi radnu strategiju koja smanjuje napon zavojnice nakon početnog odabiragore. Nakon što je relej zatvoren, potreban je samo niži napon zavojnice za održavanje stanja kontakta, značajno smanjujući potrošnju energije zavojnice u usporedbi s kontinuiranim punimnaponski pogon. Na primjer, s modelom od 12 V, snaga držanja daleko je niža od 1400 mW potrebnih za podizanje. Ova značajka je posebno korisna za punjače i pretvarače koji zahtijevaju dugo stanje čekanja ili kontinuirani rad, učinkovito smanjujući porast temperature sustava i gubitak energije.

Izolacijski sustav UL klase F za veću toleranciju na temperaturu

Ocjena toplinske otpornosti izolacijskog sustava određuje vijek trajanja releja u uvjetima visoke temperature. Serija FH20 koristi sustav izolacije klase F priznat od strane UL, koji omogućuje maksimalnu vrućinu svitkatočkasta temperatura od 155 °C—25 °C viša od uobičajene klase B (130 °C). To znači da pri temperaturi okoline od 85 °C, relej još uvijek ima dovoljnu toplinsku rezervu, što ga čini posebno prikladnim za opremu instaliranu u zatvorenim, slabo ventiliranim ili vanjskim okruženjima visoke temperature.

Ekološki prihvatljivi materijali, usklađeni s RoHS

Od kontakata do kućišta, proizvod koristi materijale koji udovoljavaju RoHS zahtjevima, bez olova, žive, šestovalentnog kroma i drugih opasnih tvari, čime se osigurava barijeraslobodan izvoz u regije sa strogim ekološkim propisima, kao što je EU.

Opteretivost i električni parametri

Serija FH20 ima raspored kontakata od 1 A (jednopolni jednokratni, normalno otvoreni), s kontaktnim materijalom AgSnO₂ (srebrokositar oksid). Ovaj materijal nudi izvrsnu otpornost na zavarivanje i elektrolučnu eroziju, što ga čini posebno prikladnim za često uključivanje visokostrujnih otpornih opterećenja.

Ključne električne ocjene sažete su u tablici u nastavku:

Nizak kontaktni otpor osigurava minimalni gubitak vodljivosti, dok visoka dielektrična čvrstoća osigurava dovoljnu sigurnosnu marginu za izolaciju visokog-niskog napona. Vremena rada i otpuštanja zadovoljavaju zahtjeve brzine odziva većine industrijskih aplikacija za upravljanje i energetsku elektroniku.

Specifikacije zavojnice i vodič za odabir

FH20 nudi više standardnih napona svitaka od 5 V do 24 V, svi s nazivnom snagom od 1400 mW. Ključni električni parametri za najčešće korištene modele sažeti su u nastavku za brzo usklađivanje s upravljačkim naponom vašeg sustava:

Savjet za odabir : Radni napon je minimum potreban za pouzdano preuzimanje; pogonski napon treba projektirati tako da ne padne ispod ove vrijednosti. Napon oslobađanja određuje osjetljivost na padisključiti nakon isključivanja. Ako je iznimno niska potrošnja energije kritična, može se odabrati viši napon zavojnice (npr. 24 V), jer je njegova radna struja niža, a u kombinaciji sa značajkom zadržavanja nakon pokretanja, ukupna potrošnja energije može se dodatno smanjiti.

Mehanička otpornost i prilagodljivost okolišu

Nova energetska oprema često se suočava s vibracijama, udarima i velikim temperaturnim varijacijama. Serija FH20 ističe se mehaničkim performansama:

Otpornost na udarce : Funkcionalni udar do 196 m/s² (20 g), destruktivni udar do 980 m/s² (100 g), dovoljno da izdrži slučajne udarce tijekom transporta i instalacije.

Otpornost na vibracije : 10 Hz ~ 55 Hz pri amplitudi od 1,5 mm, osiguravajući stabilan rad u blizini izvora vibracija kao što su ventilatori i kompresori.

Raspon radne temperature : -40 °C ~ 85 °C, pokriva vanjske uvjete u većini regija Kine; tolerancija vlage od 5 % do 85 % za vlažna okruženja.

Što se tiče izdržljivosti, mehanički životni vijek je 2×10⁵ operacija, dok električni vijek (otporno opterećenje, 32 A 250 VAC, ON/OFF = 1 s / 9 s) doseže 3×10⁴ operacija, zadovoljavajući nekoliko godina normalne uporabe u punjačima, pretvaračima i sličnoj opremi.

Stilovi kućišta i odabir okoliša

FH20 je dostupan u dvije vrste unutarnje zaštite, što vam omogućuje odabir prema čistoći stvarnog radnog okruženja:

Tip otporan na fluks : Prikladno za čisto unutarnje okruženje bez korozivnih plinova (H₂S, SO₂, NO₂, itd.) i vodljive prašine. Ova vrsta sprječava ulazak fluksa tijekom lemljenja i nudi povoljne troškove.

Plastični zatvoreni tip : Preporučuje se za nečista okruženja koja mogu sadržavati korozivne plinove ili prašinu, kao što su industrijska postrojenja ili vanjski ormarići. Zabrtvljena konstrukcija učinkovitije izolira vanjske kontaminante, osiguravajući dugotrajnostizraz nizak kontaktni otpor.

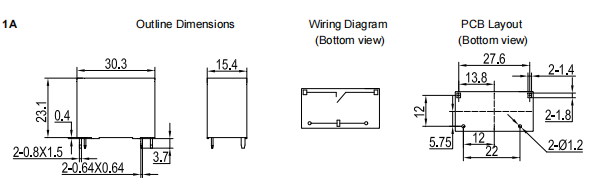

Obje vrste dijele iste vanjske dimenzije: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Dizajnirani su za standardnu ​​montažu na PCB igle i teže približno 20,7 g. Tolerancije rasporeda PCB treba kontrolirati unutar ±0,1 mm; za tolerancije vanjskih dimenzija pogledajte detaljne napomene u podatkovnoj tablici.

Kratak pregled međunarodnih odobrenja

Serija FH20 dobila je potrebne sigurnosne certifikate za glavna svjetska tržišta, olakšavajući izvoz vaših krajnjih proizvoda:

Sva tri certifikata koriste AgSnO₂ kontakte i pokrivaju stalne vrijednosti od 32 A i maksimalnih 35 A pri temperaturnoj klasi od 85 °C, osiguravajući usklađenost u ekstremnim radnim uvjetima.
