FH20T 43A Novi energetski relej: Prespajanje visokog opterećenja i sigurnosna izolacija za fotonaponske aplikacije i aplikacije za punjenje

U vrijeme kada nova proizvodnja energije, sustavi za pohranu energije i gomile za punjenje električnih vozila brzo postaju široko rasprostranjeni, novi energetski releji, kao ključne sklopne komponente u strujnim krugovima, izravno utječu na stabilan rad cjelokupne opreme kroz njihovu sposobnost prijenosa struje, razinu sigurnosne izolacije i dugoročnu pouzdanost. FH20T je PCB relej velike snage dizajniran za ove potrebe. Nudi mogućnost prebacivanja od 43 A, 1 kontakt forme A, opciju razmaka kontakata od 2,0 mm i funkciju držanja zavojnice koja štedi energiju, što ga čini idealnim izborom za fotonaponske pretvarače, gomile za punjenje i druge primjene.

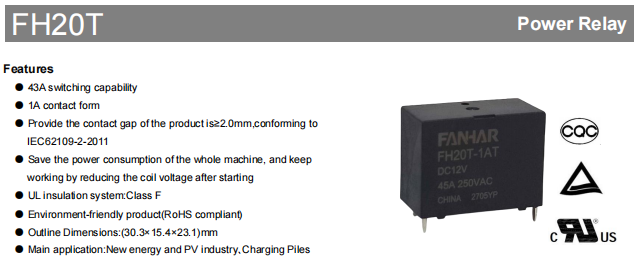

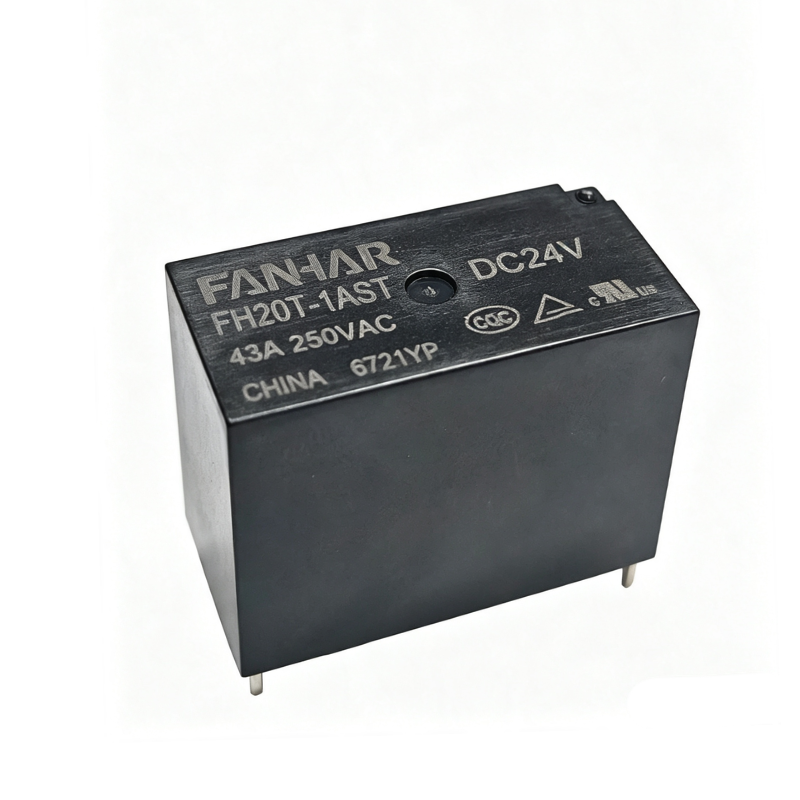

FH20T 43A novi energetski relej FANHAR FH20T je PCB relej s mogućnošću prebacivanja od 43 A, 1 kontaktom forme A i dodatnim razmakom između kontakata od 2,0 mm. Sukladan je s IEC62109-2:2011 i prikladan je za nove energetske, fotonaponske, punjenje i druge primjene. Podržava smanjenje napona zavojnice nakon pokretanja radi održavanja rada, čime se štedi ukupna potrošnja energije. Ima izolacijski sustav UL klase F i usklađen je s RoHS. Pogledajte proizvod →

Osnovne prednosti: siguran, učinkovit, otporan na visoke temperature

Dovoljan kontaktni razmak, ispunjavanje fotonaponskih sigurnosnih standarda

Razmak nakon otvaranja unutarnjih kontakata releja izravno utječe na sigurnost izolacije. FH20T nudi dvije mogućnosti kontaktnog razmaka: standardni Nil tip je 1,8 mm, a BG tip je 2,0 mm. Kada je razmak između kontakata proizvoda ≥2,0 mm, on je u skladu s IEC62109-2:2011, "Sigurnosni zahtjevi za pretvarače energije za fotonaponske sustave napajanja." Za visokonaponske aplikacije kao što su fotonaponski pretvarači i stupovi za punjenje, odabir BG verzije može bolje zadovoljiti zahtjeve sigurnosne izolacije.

Smanjenje napona nakon pokretanja za držanje, značajno smanjenje ukupne potrošnje energije

FH20T podržava radnu strategiju smanjenja napona zavojnice nakon pokretanja radi održavanja rada. Nakon što se relej uključi, potrebno je održavati samo niži napon svitka kako bi kontakti ostali zatvoreni. U usporedbi s kontinuiranom vožnjom pod punim naponom, ovo može učinkovito smanjiti potrošnju energije zavojnice. Preporuke za držanje napona navedene u podatkovnoj tablici su:

• Temperatura okoline 23°C: napon zadržavanja 40%–70% Un
• Temperatura okoline 85°C: napon zadržavanja 40%–55% Un

Ova funkcija pomaže u smanjenju porasta temperature sustava i gubitka energije, što ga čini prikladnim za punjenje stupova, pretvarača i druge opreme kojoj je potrebno dugotrajno stanje pripravnosti ili kontinuirani rad.

Izolacijski sustav UL klase F, prilagođava se okruženjima s visokim temperaturama

FH20T koristi izolacijski sustav UL klase F, koji pomaže u održavanju pouzdanosti izolacije u okruženjima s visokim temperaturama. Njegov radni temperaturni raspon okoline je od -40°C do 85°C, prilagođavajući se širokim temperaturnim zahtjevima novih energetskih i industrijskih scenarija upravljanja.

Materijali prihvatljivi za okoliš, sukladni RoHS

Proizvod je u skladu s RoHS zahtjevima za zaštitu okoliša i ne sadrži štetne tvari kao što su olovo, živa i šestovalentni krom. Može zadovoljiti zahtjeve regija sa strogim ekološkim propisima, poput Europske unije, za izvoz.

Nosivost i električni parametri

Kontaktni sustav FH20T koristi materijal AgSnO₂, kombinirajući otpornost na zavarivanje i lučnu eroziju. Početni otpor kontakta kontrolira se na ≤100 mΩ (pod uvjetima ispitivanja 6VDC 1A), osiguravajući nizak gubitak vodljivosti. Što se tiče izvedbe izolacije, početni izolacijski otpor doseže 1000 MΩ (500 VDC), dielektrična čvrstoća između otvorenih kontakata je 2500 VAC/1 min, a dielektrična čvrstoća između zavojnice i kontakata je 4500 VAC/1 min, pružajući dovoljnu sigurnosnu marginu za visoko-niskonaponsku izolaciju. Vrijeme rada je ≤20 ms, a vrijeme otpuštanja je ≤10 ms, ispunjavajući zahtjeve za brzinom odziva većine aplikacija industrijske kontrole i energetske elektronike.

Glavno opterećenje i električni parametri

Specifikacije zavojnice i držanje za uštedu energije

FH20T pruža tri standardna napona zavojnice: DC5V, DC12V i DC24V, svi s nominalnom snagom od 3800mW. Različiti naponi zavojnice odgovaraju različitim radnim naponima, naponima otpuštanja, nazivnim strujama i otporima zavojnice, omogućujući korisnicima brzo usklađivanje prema upravljačkom naponu sustava. Radni napon je minimalni napon potreban za pouzdano uvlačenje releja, a dizajn bi trebao osigurati da pogonski napon nije niži od ove vrijednosti; napon oslobađanja određuje osjetljivost resetiranja isključenja.

Specifikacije zavojnice

Mehanička čvrstoća i prilagodljivost okolišu

Nova energetska oprema često se suočava s vibracijama, udarima i velikim temperaturnim promjenama. FH20T ima dobre mehaničke performanse: funkcionalna otpornost na udarce može doseći 196 m/s² (20 g), a otpornost na destruktivne udare doseže 980 m/s² (100 g), što je dovoljno za izdržavanje slučajnih sudara tijekom transporta i instalacije. Otpornost na vibracije je 10Hz–55Hz s amplitudom od 1,5mm, osiguravajući stabilan rad u blizini izvora vibracija kao što su ventilatori i kompresori. Raspon radne temperature je od -40°C do 85°C, a tolerancija vlage je 5%–85%, prilagođavajući se vlažnim okruženjima.

Što se tiče životnog vijeka, mehanički vijek je 2×10⁵ operacija, a električni vijek je 2×10⁴ operacija pod 43A 250VAC, omjerom ON/OFF 1s/9s i uvjetima sobne temperature. Gore navedeni podaci o životnom vijeku su referentne vrijednosti pod uvjetima ispitivanja navedenim u podatkovnoj tablici. Na stvarni vijek trajanja utjecat će vrsta opterećenja, frekvencija uključivanja, temperatura okoline i drugi čimbenici. Za opremu kao što su stupovi za punjenje i pretvarači, ova životna razina može zadovoljiti nekoliko godina normalnih ciklusa uporabe.

Konstrukcija i odabir na temelju radnog okruženja

FH20T nudi dvije metode zaštite unutarnje strukture, koje se mogu odabrati prema čistoći stvarnog radnog okruženja:

• Otporan na fluks: Prikladno za čiste okoline, bez korozivnih plinova kao što su H₂S, SO₂, NO₂ i vodljiva prašina. Ovaj tip može spriječiti prodiranje topitelja tijekom lemljenja i ima povoljnu cijenu.
• Zatvoreno plastikom: preporučuje se za nečista okruženja kao što su industrijska postrojenja i vanjski ormarići koji mogu sadržavati korozivne plinove ili prašinu. Plastično zabrtvljena struktura može učinkovitije izolirati vanjske zagađivače i osigurati dugotrajnu nisku kontaktnu otpornost.

Dvije strukture imaju iste vanjske dimenzije: 30,3 mm (D) × 15,4 mm (Š) × 23,1 mm (V). Koriste standardnu ​​montažu na PCB pin. Toleranciju rasporeda PCB-a preporučuje se kontrolirati unutar ±0,1 mm. Za tolerancije okvirnih dimenzija pogledajte detaljne napomene u podatkovnoj tablici.

Tipične primjene

FH20T je uglavnom dizajniran za novu energiju, PV industriju i stupove za punjenje. U ovim primjenama koristi se kao relej snage montiran na tiskanu pločicu za prebacivanje opterećenja i kontrolu snage gdje se zahtijeva mogućnost prebacivanja od 43 A, visoka izolacijska izvedba i kompaktan otisak.

Fotonaponski pretvarači i PV sustavi

FH20T se može koristiti u fotonaponskim pretvaračima i fotonaponskim sustavima za prebacivanje opterećenja, pomoćnu kontrolu snage i kontrolu izlaza. Kada dizajn treba biti u skladu s IEC62109-2:2011, može se odabrati verzija BG s razmakom između kontakata od 2,0 mm.

Punjenje gomila

U stupovima za punjenje, FH20T se može koristiti za interno prebacivanje napajanja, kontrolu izlaza i kontrolu pomoćnog opterećenja. Njegova mogućnost prebacivanja od 43 A i montaža na tiskanu ploču čine ga prikladnim za dizajn kompaktne opreme za punjenje.

Nova energetska oprema

Za drugu novu energetsku opremu, FH20T nudi sklopno rješenje za kontrolu snage i prebacivanje opterećenja. Ako se relej koristi za kontinuirani prijenos struje, smanjenje snage treba procijeniti na temelju temperature okoline, bakrene folije PCB-a i porasta temperature terminala.

Često postavljana pitanja

Zaključak

Novi energetski relej FH20T ima mogućnost prebacivanja od 43 A, BG verziju ≥2,0 mm sigurnosnog razmaka, usklađenost s IEC62109-2:2011, izolacijski sustav UL klase F i funkciju zadržavanja smanjenja napona zavojnice kao svoju temeljnu konkurentnost. Ne samo da zadovoljava stroge sigurnosne izolacijske zahtjeve fotonaponskih pretvarača, već se također prilagođava potrazi za visokom strujom i dugim vijekom trajanja u gomilama za punjenje električnih vozila. Njegov kompaktni PCB dizajn i fleksibilna prilagodljivost okolišu čine ga pouzdanom sklopnom komponentom u novim energetskim proizvodima.

Za više modela napona zavojnice ili usluge prilagodbe obratite se našem timu za tehničku podršku. Specifikacije su podložne promjenama bez prethodne najave. Molimo pogledajte najnoviju službenu podatkovnu tablicu.
