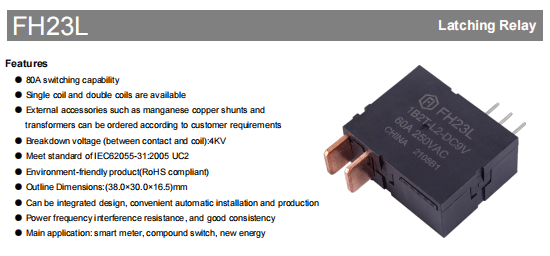

The FH23L je visoka izvedba električni zaporni relej dizajniran za pametna brojila, složene sklopke i nove energetske primjene. Sa snažnim sklopnim kapacitetom od 80 A i izvrsnim električnim performansama, FH23L održava stabilan rad u teškim okruženjima i ispunjava zahtjeve standarda IEC62055-31:2005 UC2.

Osnovne prednosti

Energetski učinkovito: Dizajn magnetskog zadržavanja zahtijeva električnu energiju samo tijekom stanja prebacivanja, značajno smanjujući potrošnju energije

Ultra opterećenje: 80 A maksimalne sklopne struje, 15 000 VA sklopnog kapaciteta, zadovoljava velike zahtjeve za snagom

Dugotrajan: mehanički vijek do 100 000 ciklusa, električni vijek 5 000 ciklusa (UC2 standard)

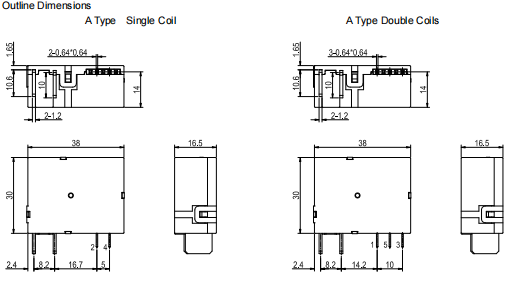

Kompaktan dizajn: Kompaktna veličina od 38,0 x 30,0 x 16,5 mm, jednostavna za automatizaciju Instalacija

Sukladnost s okolišem: usklađen s RoHS-om, ekološki proizvod

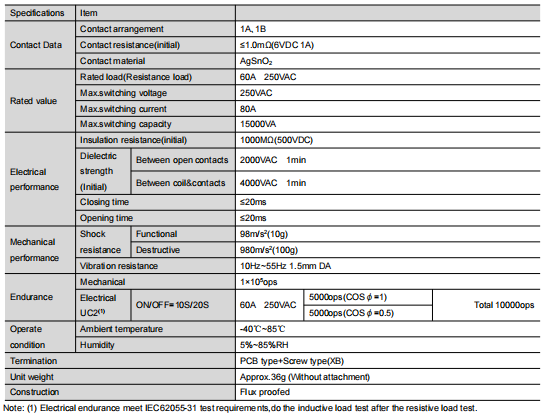

Istaknuti tehnički parametri

Električne karakteristike

Kontaktni otpor: ≤1,0 mΩ (početna vrijednost)

Otpor izolacije: 1000 MΩ (500 VDC)

Izdržljivost napona: 2000VAC (1 minuta)

Vrijeme prebacivanja: ≤20 ms (zatvaranje/isključivanje)

Prilagodba okolišu

Radna temperatura: -40℃~85℃ Širok temperaturni raspon

Raspon vlažnosti: 5% ~85% RH

Otpornost na vibracije: 10Hz~55Hz, amplituda 1,5 mm

Otpornost na udarce: funkcionalna 98m/s²(10g), destruktivna 980m/s²(100g)

Svestrane konfiguracije

FH23L pruža fleksibilne mogućnosti konfiguracije kako bi zadovoljio potrebe različitih aplikacija:

Opcije vrste zavojnice

Verzija s jednom zavojnicom: štedi prostor, pojednostavljuje ožičenje

Dual Coil verzija: neovisna kontrola otvaranja i zatvaranja, pouzdaniji rad Pouzdan

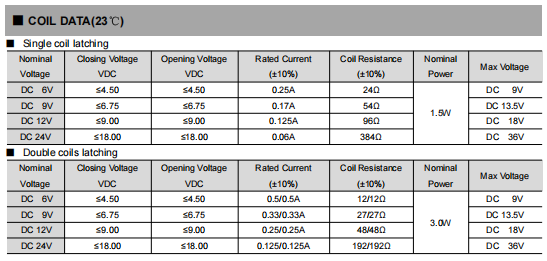

Specifikacija napona

Podržava različite istosmjerne napone: 6V/9V/12V/24V, svaka specifikacija napona pruža detaljne parametre napona blokiranja/otpuštanja

Dodatna oprema po izboru

Vanjski dodaci kao što su mangan-bakar shuntovi i transformatori dostupni su prema zahtjevima kupaca

Tipični scenariji primjene

Pametni sustav mjerenja: precizna kontrola, rad s niskom potrošnjom energije

Nova energetska oprema: solarni pretvarači, sustav upravljanja energijom vjetra

Kompozitni sklopni uređaj: visoka pouzdanost Preklopni krug

Sustav pametne kuće: montaža na DIN-šinu, ušteda prostora

Preporuke za instalaciju i korištenje

Preporučeni pogonski napon je 1~1,5 puta veći od nazivnog napona

Širina pulsa ≥50 ms, izbjegavajte dugotrajnu energizaciju (više od 1 minute)

Točkasto lemljenje preporučuje se za priključke opterećenja, izbjegavajte lemljenje reflowom ili valovito lemljenje

Prije uporabe provjerite status releja i resetirajte ih ako je potrebno

Prilagođena usluga

FH23L podržava personaliziranu prilagodbu, uključujući kontaktni materijal, vrstu montaže PCB-a, konfiguraciju zavojnice itd. Naš inženjerski tim može vam pružiti profesionalnu tehničku podršku i rješenja.

Kontaktirajte nas danas za optimalnu konfiguraciju FH23L električnih zapornih releja, pružajući pouzdana sklopna rješenja za vaše pametno brojilo i nove energetske projekte!

Relej za zaključavanje FH23L pruža visokoučinkovito prebacivanje s kapacitetom od 80 A i oznakom od 15000 VA, uz energetski učinkovit rad (nula snage u stabilnom stanju) i produljeni životni vijek (100 000 mehaničkih operacija). Njegov kompaktni dizajn od 38 × 30 × 16,5 mm podnosi ekstremne temperature (-40 ℃ do 85 ℃), što ga čini idealnim za pametna brojila, sustave obnovljive energije i industrijsku automatizaciju. Dostupan u konfiguracijama s jednom/dvostrukom zavojnicom (6-24VDC) s opcijama prilagođenih dodataka, ovaj relej usklađen s RoHS-om, ISO-certificiran nudi pouzdanu kontrolu napajanja.
