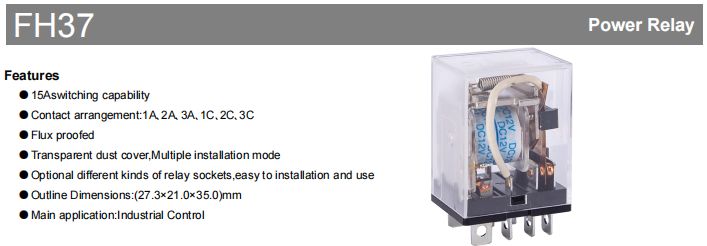

FH37 Industrijski relej

The FH37 relej je visoko pouzdana upravljačka komponenta izgrađena prvenstveno za teške industrijske situacije. Integrira veliki sklopni kapacitet do 15 A, fleksibilne konfiguracije kontakata, robusnu mehaničku strukturu i praktične značajke instalacije. Proizvod ima dizajn otporan na strujanje i dolazi s prozirnim poklopcem za prašinu, podržava više načina instalacije i kompatibilan je s različitim utičnicama releja. Nastoji pružiti pouzdano, dugotrajno rješenje za kontrolu opterećenja koje se lako održava za industrijske automatizirane sustave. Ova specifikacija pruža sveobuhvatan pregled njegovih tehničkih karakteristika i parametara izvedbe kako bi podržao vaš odabir i primjenu.

Osnovne značajke proizvoda

Glavna snaga releja FH37 leži u njegovim izvanrednim električnim i mehaničkim performansama. Ima mogućnost prebacivanja do 15 A, prilagođava opterećenja od 250 VAC i 30 VDC, s maksimalnim kapacitetom uključivanja od 3750 VA (450 W). Kontakti releja sastoje se od AgSnO₂ (srebrnog kositrenog oksida), koji osigurava vodljivost i produljenu izdržljivost.

Dizajn naglašava praktičnost i pouzdanost za industrijske primjene. Dizajn otporan na strujanje štiti unutarnje komponente od kontaminacije tijekom lemljenja, dok prozirni poklopac za prašinu olakšava jednostavnu vizualnu procjenu stanja releja. S kompaktnim dimenzijama od 27,3 × 21,0 × 35,0 mm i stilom ugradnje PCB-a, prikladan je za rasporede visoke gustoće. Njegov modularni dizajn dodatno pojednostavljuje instalaciju i održavanje.

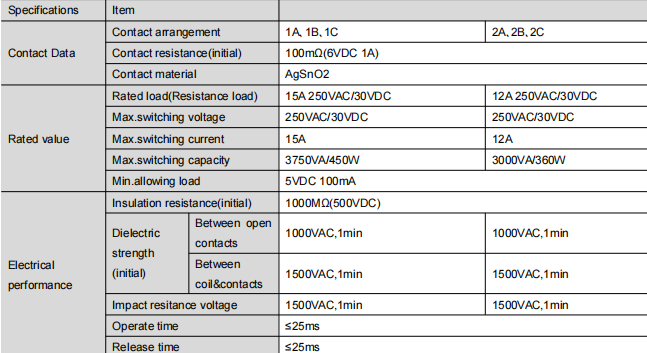

Detaljne tehničke specifikacije

Električna izvedba

Konfiguracije kontakata: dostupne u oblicima kao što su 1A, 1B, 1C, itd.

Početni kontaktni otpor: ≤ 100 mΩ (mjereno na 6 VDC, 1 A).

Nazivno opterećenje: 15 A @ 250VAC / 30VDC (omsko opterećenje).

Maksimalni sklopni napon: 250VAC / 30VDC.

Maksimalna sklopna struja: 15A.

Izolacijski otpor: ≥ 1000 MΩ (na 500 VDC).

Dielektrična čvrstoća:

Između otvorenih kontakata: 1000VAC za 1 minutu.

Između zavojnice i kontakata: 1500VAC za 1 minutu.

Brzina prebacivanja: vrijeme rada ≤ 25 ms, vrijeme otpuštanja ≤ 25 ms.

Električni životni vijek: 100 000 operacija pri nazivnom otpornom opterećenju (15 A, 250VAC/30VDC), s ciklusom ON/OFF od 1s/9s na sobnoj temperaturi.

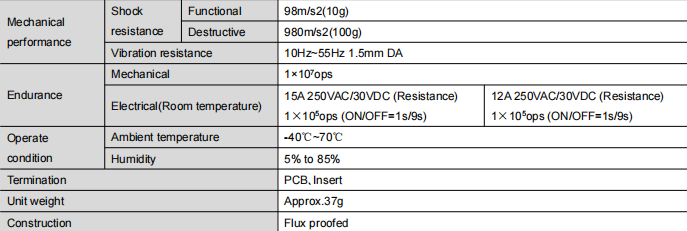

Mehanička i ekološka izvedba

Mehanički vijek: do 10.000.000 operacija.

Otpornost na udarce:

Funkcionalno: 98 m/s² (10g).

Razorna: 980 m/s² (100g).

Otpornost na vibracije: 10Hz–55Hz, 1,5 mm DA.

Radna temperatura: -40 ℃ do 70 ℃.

Radna vlažnost: 5% do 85% RH (bez kondenzacije).

Fizičke karakteristike

Vrsta terminala: stil umetanja PCB-a.

Težina: pribl. 37 grama.

Konstrukcija: Zabrtvljena konstrukcija otporna na strujanje.

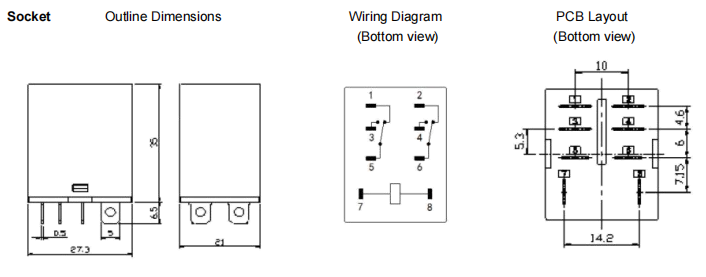

Informacije o ugradnji i dimenzijama

Za detaljne položaje montažnih rupa i dimenzije rasporeda, pogledajte nacrte proizvoda (referentni indeks: [38, 113, 925, 346]).

Napomene o toleranciji:

Tolerancije okvirnih dimenzija:

≤ 1 mm: ±0,2 mm

1 mm i <5 mm: ±0,3 mm

≥5 mm: ±0,5 mm

Tolerancije rasporeda PCB-a (osim ako nije navedeno): ±0,1 mm

Sažetak

Relej serije FH37 predstavlja pouzdan temelj za industrijska kontrola primjene, zahvaljujući visokom kapacitetu prebacivanja, iznimnoj mehaničkoj i električnoj dugovječnosti, snažnoj otpornosti na okoliš i dizajnu instalacije usmjerenom na korisnika. Ne samo da ispunjava rigorozne zahtjeve pouzdanog rada u teškim okruženjima, već također poboljšava mogućnost održavanja sustava kroz svoju transparentnu i modularnu arhitekturu. Kada odaberete FH37, dobivate temeljni dio za svoj kontrolni sustav koji će trajati i biti stabilan.
