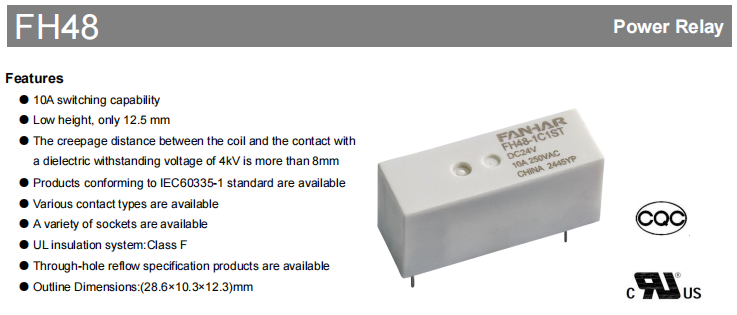

FH48 Industrijski relej

Oprema za automatizaciju, kućanski uređaji i industrijski kontrolni sustavi oslanjaju se na releje jer su pouzdani i prostorno učinkoviti. Ova namjena je upravo ono za što je dizajniran relej serije FH48. Integrira visoku sposobnost prebacivanja. Također ima ultra-tanak dizajn. Ima izolacijske performanse. Ima opsežne certifikate. Ovo inženjerima pruža robusno i kompaktno rješenje.

Osnovne prednosti

Bit serije FH48 leži u njezinoj preciznoj inženjerskoj ravnoteži. Unatoč svojim kompaktnim dimenzijama od 28,6 × 10,3 × 12,3 mm, sposoban je prebaciti opterećenja do 10 A. Njegova ultra-niska visina od samo 12,5 mm posebno je vrijedna pažnje, jer oslobađa dragocjeni prostor za sve tanje elektroničke uređaje i PCB rasporede visoke gustoće. Proizvod koristi dizajn otporan na strujanje ili potpuno plastično zatvorenu konstrukciju, učinkovito odbijajući prašinu, vlagu i štetne plinove (kao što su H₂S i SO₂), čime se osigurava stabilan rad u cijelom prostoru. širok temperaturni spektar od -40 ℃ do 85 ℃ i prilagođen različitim okruženjima od čistih soba do industrijskih okruženja.

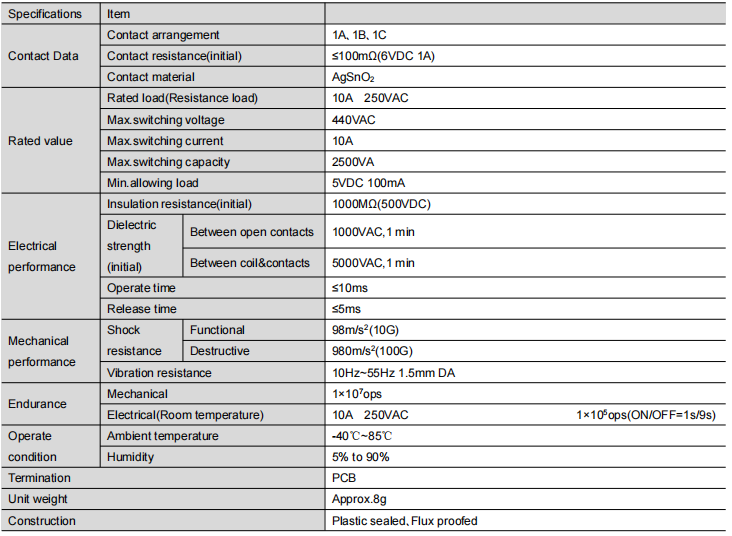

Ključni tehnički parametri i izvedba

Ova serija releja nudi izvanredne performanse i pouzdane detalje:

Električna izvedba : Koristi kontaktni materijal od srebrokositrenog oksida (AgSnO₂), pružajući snažnu otpornost na eroziju električnog luka. Početni kontaktni otpor je samo ≤100 mΩ, što osigurava nisku potrošnju energije i dug životni vijek. Otpor izolacije doseže 1000 MΩ, a dielektrična čvrstoća između zavojnice i kontakata je 5000 VAC, osiguravajući robusnu sigurnosnu barijeru.

Mehanički i izdržljivost : Brza vremena rada i otpuštanja (≤10ms / ≤5ms) osiguravaju brz odgovor. Mehanička izdržljivost je do 10 milijuna operacija. Pod nazivnim opterećenjem od 10A 250VAC, električna izdržljivost također doseže 10 milijuna operacija, zadovoljavajući potrebe dugotrajnog stabilnog rada.

Fleksibilni pogon : Pruža opsežan niz opcija napona zavojnice od DC5V do DC60V, s potrošnjom energije u rasponu od 250mW do 300mW, olakšavajući besprijekornu integraciju s različitim upravljačkim krugovima.

Fleksibilni vodič za konfiguraciju i odabir

Serija FH48 pruža vrlo fleksibilne konfiguracije za ispunjavanje različitih potreba dizajna strujnih krugova:

Kontakt obrazac : Nudi tri osnovne konfiguracije: 1A (normalno otvoren), 1B (normalno zatvoren) i 1C (promjena).

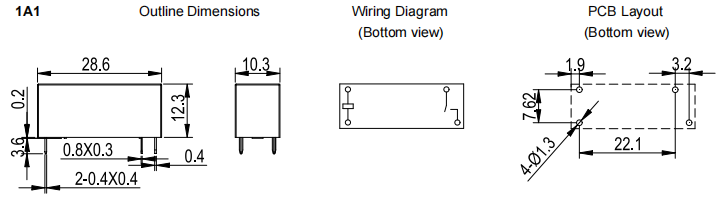

Vrsta montaže : Prilagođene su mnoge konfiguracije pinova PCB-a (Tip 1, 2, 3), s opsežnim shemama dimenzija i smjernicama za ožičenje koje ih nadopunjuju.

Razina zaštite : Izbor između standardnog tipa otpornog na fluks i verzije potpuno zatvorene plastikom ovisi o radnom okruženju.

Šifra za narudžbu "FH48-1A1ST-XXXDC12V" jasno označava tip, kontaktni oblik, stil montaže, konstrukciju, kontaktni materijal i napon zavojnice, olakšavajući točan odabir.

Sigurnosna odobrenja i sukladnost

Proizvod je dobio nekoliko glavnih međunarodnih sigurnosnih certifikata, uključujući:

UL / cUL (datoteka br. E475405)

TÜV (datoteka br. R 50610371)

CQC (datoteka br. CQC23002412542)

Ovi certifikati obuhvaćaju različite vrijednosti napona i okolnosti opterećenja, pokazujući da se relej FH48 pridržava rigoroznih međunarodnih sigurnosnih standarda i prikladan je za upotrebu na globalnim tržištima, posebno u sektorima kao što su kućanski uređaji (IEC60335-1) i industrijska kontrola.

Područja primjene

Zahvaljujući svojim pouzdanim performansama i kompaktnom dizajnu, relej serije FH48 ima široku primjenu u:

Kućanski aparati : Glavno upravljanje ili uključivanje napajanja u klima uređajima, perilicama rublja, perilicama posuđa itd.

Industrijska kontrola : Izlazni moduli za programabilne logičke kontrolere, kontrolere motora i instrumentaciju.

Energetska oprema : UPS sustavi, moduli za distribuciju električne energije, pametna brojila.

Komunikacijska infrastruktura: oprema bazne stanice, mrežna energetska administracija.

Nova energetska vozila : Dodatni krugovi za upravljanje baterijom, regulaciju punjenja itd.

Zaključak

Sa svojim električnim performansama, robusnom mehaničkom konstrukcijom, fleksibilnim mogućnostima dizajna i opsežnim sigurnosnim certifikatima, relej serije FH48 postao je idealan izbor za aplikacije koje zahtijevaju visoku pouzdanost i dizajn koji štedi prostor. To nije samo komponenta, već ključni suradnik u jamčenju pouzdanog i sigurnog rada vaše opreme.
