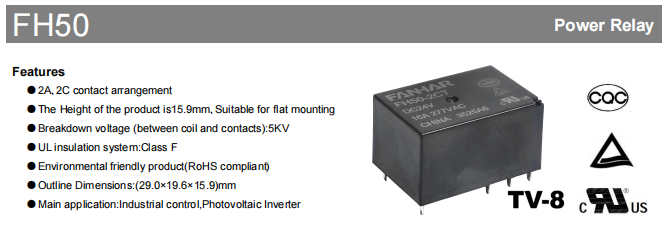

FH50 industrijski relej

U trenutnom carstvu industrijske automatizacije i obnovljivih izvora energije koji se brzo mijenja, zahtjevi za temeljne komponente sustava - releje - nadmašili su osnovnu ulogu "aktiviranja i deaktiviranja krugova". Sada moraju izdržati oštrija okruženja, nositi se s većim energetskim opterećenjima, osigurati produženi vijek trajanja i biti u skladu sa strogim globalnim ekološkim propisima. Danas pružamo detaljnu analizu releja velike snage FH50, uređaja visokih performansi od 16 A posebno projektiranog za zahtjevne primjene poput industrijske kontrole i fotonaponskih pretvarača.

Osnovne prednosti

FH50 predstavlja više od običnog releja; to je čvrsta predanost stabilnosti sustava. Njegove ključne snage očituju se u sljedećim aspektima:

Dizajn visoke gustoće, fleksibilna instalacija

S kompaktnim dimenzijama od samo 29,0 mm (D) x 19,6 mm (Š) x 15,9 mm (V), njegova mala gabarita čini ga izuzetno pogodnim za ravnu montažu. Ovo učinkovito štedi dragocjeni PCB prostor, savršeno se usklađujući s modernim trendom prema minijaturizaciji i dizajnu visoke gustoće u industrijskoj opremi. Njegova lagana konstrukcija, približno 16,5 g, također olakšava automatiziranu montažu i proizvodnju.

Električna izolacija i sigurnost

Ultra-visoki otporni napon: dielektrična čvrstoća između zavojnice i kontakata doseže nevjerojatnih 5000VAC. Ovo osigurava snažnu električnu izolaciju za sustav, čime se štiti niskonaponski upravljački krug od grešaka na visokonaponskoj strani - vitalna karakteristika u visokonaponskim aplikacijama kao što su fotonaponski pretvarači.

Ocjena izolacije: početni otpor izolacije doseže 1000 MΩ (pri 500 VDC), osiguravajući zanemarivu struju curenja.

Izolacijski sustav UL klase F: Ovo pokazuje da izolacijski materijali mogu izdržati temperature do 155°C, pružajući značajnu sigurnosnu granicu i poboljšanu pouzdanost.

Snažna sposobnost rukovanja teretom

Nazivno opterećenje od 16 A: Može lako podnijeti otporno opterećenje od 16 A pri 277 VAC, s maksimalnom sklopnom snagom do 4432 VA. To je dovoljno za rad raznih industrijskih strojeva, motora, grijača i drugih uređaja.

Visokokvalitetni kontakti: koristi ekološki održiv kontaktni materijal AgSnO2 (srebrni kositreni oksid). U usporedbi s tradicionalnim AgCdO, AgSnO2 nudi otpornost na zavarivanje i eroziju električnog luka, što dovodi do iznimnih performansi u primjenama s visokom strujom, velikim udarnim udarom i znatno produljuje električni životni vijek.

Mogućnost minimalnog opterećenja: Podržava minimalna opterećenja do 5VDC 100mA, dopuštajući njegovu upotrebu u nekim scenarijima prebacivanja signala, čime se povećava njegova svestranost.

Brz odziv i visoka robusnost

Brzi rad: vrijeme rada ≤10ms, vrijeme otpuštanja ≤5ms, zadovoljavanje zahtjeva za brzom reakcijom u industrijskim sustavima upravljanja.

Široka prilagodljivost okolišu: Raspon radne temperature kreće se od -40°C do 85°C, s rasponom vlažnosti od 5% do 85%. Pouzdano radi i na ekstremnoj hladnoći i na jakoj vrućini.

Izvrsna mehanička izvedba: Pokazuje otpornost na udarce od 10 g (radno) i 100 g (katastrofalno), uz otpornost na vibracije od 10 Hz do 55 Hz, 1,5 mm DA. To jamči pouzdanu funkcionalnost u industrijskim uvjetima izloženim mehaničkim vibracijama i udarcima.

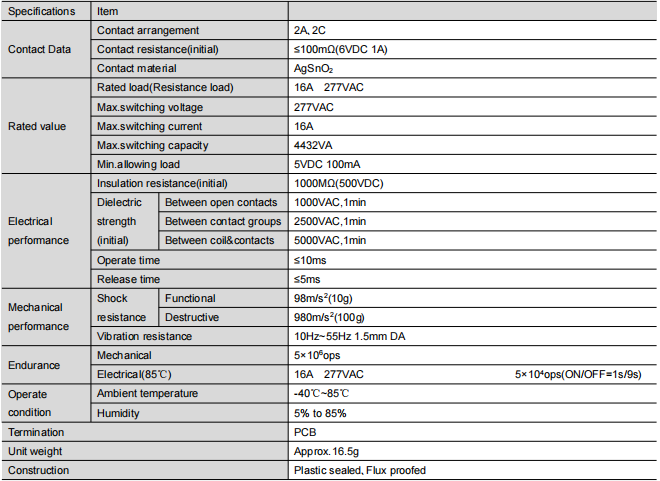

Detaljna analiza tehničkih parametara (bitna za odabir)

Kako bismo vam pomogli u preciznijem odabiru, dajemo dublje tumačenje ključnih tehničkih parametara:

Tipične primjene: izvan PV i industrijske kontrole

Dok su mu primarne primjene industrijsko upravljanje i fotonaponski pretvarači, na temelju svoje izvedbe, FH50 se također široko koristi u:

PV pretvarači: Za sklopne i zaštitne krugove na strani istosmjerne i izmjenične struje. Karakteristika visokog otpornog napona savršeno odgovara visokonaponskom okruženju fotonaponskih sustava.

Industrijske upravljačke ploče: funkcioniraju kao posrednici između PLC-ova, mjerača vremena, kontrola temperature i vanjskih opterećenja, uključujući motore, solenoidne ventile i grijače.

Pametna kuća/automatizacija zgrada: koristi se u regulaciji rasvjete velike snage, HVAC sustavima, upravljanju pumpama itd.

Oprema za punjenje električnih vozila: u gomilama za punjenje izmjeničnom strujom, funkcionira kao ključna komponenta za upravljački pilot i prebacivanje glavnog kruga.

Upravljanje napajanjem: Za prebacivanje napajanja i kontrolu izlaza u opremi poput UPS-a i regulatora napona.

Vodič za odabir i korištenje: Kako napraviti najbolji izbor?

Dokumentacija ističe dvije strukturne vrste, koje su ključne za proces odabira:

Tip otporan na protok:

Preporučeno okruženje: Čisto okruženje, kao što je unutar kućanskih aparata ili klimatiziranih razdjelnih ormarića. Učinkovito sprječava ulazak plinova fluksa u relej tijekom procesa lemljenja PCB-a.

Napomena: Ne pruža potpunu zaštitu od infiltracije vanjskih korozivnih plinova (kao što su H2S, SO2, NO2) i čestica.

Plastično zatvorena vrsta:

Preporučeno okruženje: Nečisti ili abrazivni uvjeti, uključujući kemijska postrojenja, strojeve na otvorenom ili radionice s povišenom koncentracijom prašine. Njegovi unutarnji kontakti potpuno su izolirani od vanjskog okruženja, nudeći otpornost na koroziju i zaštitu od prašine.

Zaključak: Ako imate ekstremne zahtjeve za dugoročnom pouzdanošću ili ne možete predvidjeti konačno radno okruženje, odabir plastično zatvorenog tipa je robusnije rješenje.

Podsjetnici za instalaciju i dizajn

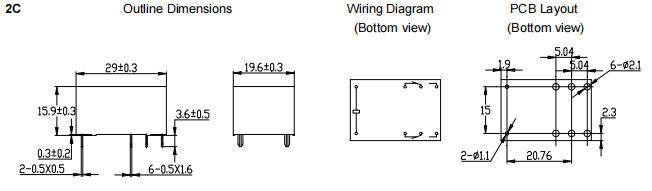

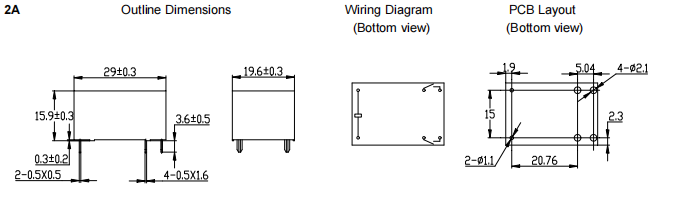

Strogo se pridržavajte preporučene tolerancije rasporeda PCB-a (±0,1 mm) i tolerancije obrisa dimenzija kako biste osigurali ispravnu kvalitetu montaže i lemljenja.

Tijekom rukovanja i postavljanja proizvoda, izbjegavajte ispuštanje ili izlaganje jakim udarcima jer to može uzrokovati promjene njegovih unutarnjih parametara.

Sažetak i izgledi

Relej velike snage FH50, karakteriziran svojom kompaktnom veličinom, izolacijskim naponom do 5KV, značajnim kapacitetom opterećenja od 16A i sveobuhvatnim međunarodnim sigurnosnim certifikatima (UL, TUV, CQC), predstavlja izvrstan izbor za industrijsku kontrolu i sektore obnovljive energije. Nadilazi jednostavnu sklopnu komponentu; djeluje kao vitalni saveznik koji osigurava trajne, pouzdane performanse vašeg sustava i povećava tržišnu konkurentnost vaših proizvoda.

FH50 je primjerna opcija za one koji traže energetski relej visokih performansi i visoke pouzdanosti, koji zaslužuje istraživanje i procjenu. Odmah nam se obratite kako biste dobili uzorke i tehničku pomoć te dopustite FH50 da zaštiti vaš nadolazeći projekt!

Odricanje od odgovornosti: parametri u ovom članku sastavljeni su na temelju javnih podatkovnih tablica. Za određeni odabir i dizajn pogledajte najnoviju službenu podatkovnu tablicu. Specifikacije proizvoda podložne su promjenama bez prethodne najave.
