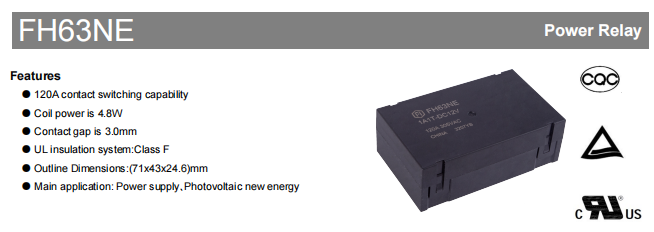

FH63NE 120A novi energetski relej velike struje – dizajniran za fotonaponsku pohranu energije i industrijska napajanja

The FH63NE ima visoke performanse i jaku struju novi energetski relej razvio FANHAR za fotonaponske (PV) nove sustave energije i napajanja. Ima mogućnost prebacivanja kontakata od 120 A, dimenzije 71 mm × 43 mm × 24,6 mm, izolacijski sustav klase F UL i razmak između kontakata od 3,0 mm. S izvanrednim električnim performansama, robusnim sigurnosnim dizajnom i sveobuhvatnim međunarodnim certifikatima, FH63NE je postao idealan izbor za zahtjevne primjene kao što su PV pretvarači, sustavi za pohranu energije i industrijski izvori napajanja.

U pozadini brzog rasta u novoj energetskoj industriji, instalirani kapacitet fotonaponskih pretvarača i sustava za pretvorbu energije (PCS) značajno raste, pokrećući potražnju za odgovarajućim novim energetskim relejima. Kao ključne elektroničke sklopne komponente u EV gomilama za punjenje, fotonaponskim pretvaračima i sustavima za pohranu energije, novi energetski izmjenični releji moraju ispunjavati stroge zahtjeve za visoki napon, visoku struju, visoku izolacijsku čvrstoću i dugi električni život. FH63NE razvijen je upravo kao odgovor na ovaj trend u industriji, učinkovito se baveći hitnom tržišnom potrebom za visokonaponskim relejima visoke pouzdanosti.

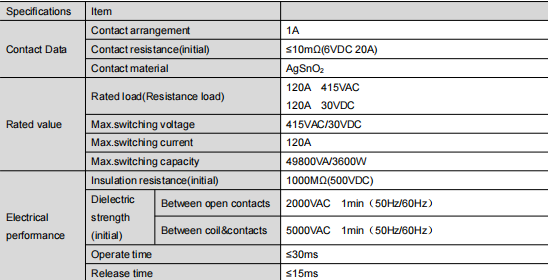

Ključne električne specifikacije: nosivost, odziv, izolacija i kontaktni materijal

Visoka nosivost

FH63NE je ocijenjen za 120A 415VAC (omsko opterećenje) i 120A 30VDC. Maksimalni sklopni napon je 415VAC/30VDC, a maksimalni sklopni kapacitet doseže 49800VA (AC) ili 3600W (DC). Ova robusna sposobnost opterećenja omogućuje mu pouzdano rukovanje čestim operacijama prebacivanja velike struje u novim energetskim sustavima.

Brz odziv i dug život

The relej ima vrijeme rada ≤30ms i vrijeme otpuštanja ≤15ms za brzi odgovor. Mehanička izdržljivost je 1×10⁶ operacija. Električni vijek također doseže 1×10⁶ operacije pod temperaturom okoline od 85 ℃ s 120A 415VAC otpornim opterećenjem (ON/OFF = 1s/9s). Ova izdržljivost je izvrsna među sličnim visokostrujnim relejima i zadovoljava zahtjeve dugotrajne stabilnosti fotonaponskih sustava.

Vrhunska izolacija i dielektrična čvrstoća

FH63NE nudi izvanredne performanse izolacije: početni izolacijski otpor je 1000 MΩ (testiran na 500 VDC). Dielektrična čvrstoća je 2000VAC/1min između otvorenih kontakata i 5000VAC/1min između svitka i kontakata. Sposobnost podnošenja udarnog napona je 10kV (1,2/50μs), a udarna struja može izdržati 400A pri 350VDC tijekom 4ms. Ove specifikacije osiguravaju siguran rad u teškim uvjetima kao što su fluktuacije mreže i udari groma.

Napredni kontaktni materijal

FH63NE koristi kontaktni materijal AgSnO₂ (srebrokositar oksid). Kompoziti AgSnO₂, sa svojom izvrsnom vodljivošću, otpornošću na eroziju električnog luka i prihvatljivošću za okoliš, postali su idealna zamjena za toksični AgCdO i naširoko se koriste u infrastrukturi za punjenje električnih vozila i drugim aplikacijama. Srebrni kositreni oksid trenutno je ekološki najprihvatljiviji niskonaponski kontaktni materijal za zamjenu toksičnog srebrnog kadmij oksida, koji nudi izvrsnu otpornost na zavarivanje i elektrolučnu eroziju. Ovaj odabir materijala osigurava pouzdanost kontakta i dug životni vijek pod čestim uključivanjem visoke struje.

Specifikacije zavojnice i energetski učinkovit dizajn

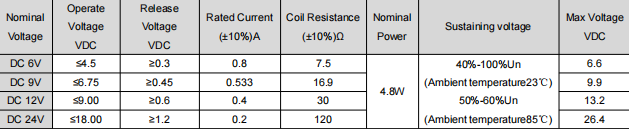

FH63NE je dostupan u četiri opcije napona zavojnice: DC 6V, 9V, 12V i 24V. Potrošnja energije zavojnice je samo 4,8 W na temperaturi okoline od 23 ℃. Detaljni parametri su sljedeći:

Savjeti za odabir:

Nazivni napon zavojnice treba odgovarati opskrbi upravljačkog sustava, uzimajući u obzir fluktuacije snage.

Kako biste smanjili zagrijavanje zavojnice, upotrijebite funkciju napona držanja (40%~100% Un), ali osigurajte da napon zadržavanja nije niži od radnog napona i ne prelazi maksimalni trajni napon.

Otpor zavojnice raste na 85 ℃, a radni napon će se promijeniti u skladu s tim; omogućiti dovoljnu marginu u praktičnim primjenama.

Sigurnosna odobrenja i sukladnost

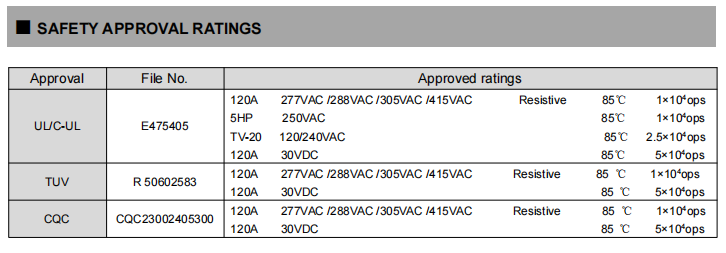

FH63NE je dobio tri glavna međunarodna certifikata: UL, TUV i CQC, koji pokrivaju više vrsta opterećenja kao što je navedeno u nastavku:

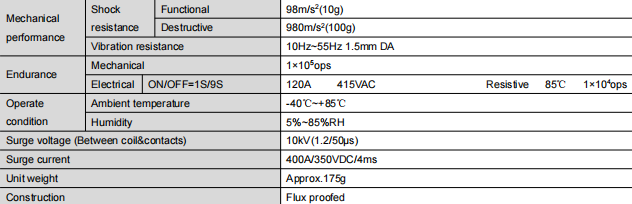

Prilagodljivost okolišu i mehanička izvedba

FH63NE radi u rasponu temperature okoline od -40 ℃ do 85 ℃ i rasponu vlažnosti od 5% do 85% RH. Uz izolacijski materijal UL klase F, osigurava stabilan rad čak i pri visokim temperaturama. Otpornost na vibracije: 10Hz~55Hz, amplituda 1,5 mm; otpornost na udarce: funkcionalna 98m/s² (10g), destruktivna 980m/s² (100g).

Proizvod ima konstrukciju zaštićenu od fluksa, pogodnu za valno lemljenje PCB ploča. Preporučena temperatura lemljenja je 260 ℃±5 ℃ u trajanju od 3–5 sekundi. Težina jedinice je približno 175 g, s kompaktnim dizajnom za jednostavnu integraciju sustava.

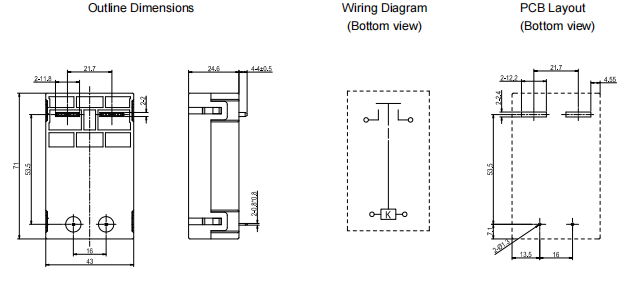

Dimenzije i napomene za ugradnju

Vanjske dimenzije: 71×43×24,6 mm (D׊×V).

Razmak pinova i PCB raspored: Za dimenzije bez specificiranih tolerancija, ≤1mm tolerancija ±0,2mm, 1mm~5mm tolerancija ±0,3mm, ≥5mm tolerancija ±0,5mm; Neodređena tolerancija rasporeda PCB-a uvijek je ±0,1 mm.

Lemljenje: bakreni terminali za opterećenje – preporučena temperatura lemljenja 260℃±5℃, vrijeme 3–5 sekundi; izbjegavajte dugotrajne visoke temperature kako biste spriječili oštećenje zavojnice ili kontakata.

Zaštita: Struktura zaštićena fluksom, otporna na kontaminaciju fluksom za valovito lemljenje, ali se ne smije uranjati u otapala za čišćenje.

Rukovanje: Izbjegavajte ispuštanje ili vanjski udar kako biste spriječili deformaciju kontakta ili odstupanje parametara.

Tipični scenariji primjene

Sa svojom sposobnošću prebacivanja od 120 A pri visokoj struji i visokom pouzdanošću, FH63NE se prvenstveno koristi u:

Nova fotonaponska energija : Podržava PV niz i kontrolu petlje visoke struje, prikladno za sigurnosno odvajanje AC-strane u solarnim energetskim sustavima.

Napajanja : Prespajanje opterećenja za industrijska napajanja i UPS sustave.

EV gomile za punjenje : Trenutna kontrola uključivanja/isključivanja opreme za punjenje električnih vozila.

Njegov široki raspon radnih temperatura i izvrsna izolacija i dizajn otpornosti na napon čine ga posebno prikladnim za oštra vanjska i industrijska okruženja.
