Serija FH66NE visoke struje novi energetski relej | 100A i 160A relej za solarne pretvarače i industrijsku kontrolu

Kako se sustavi obnovljive energije i industrijska automatizacija nastavljaju razvijati prema većoj gustoći snage i većoj učinkovitosti, od novih energetskih releja se očekuje ne samo pouzdana izvedba prebacivanja, već i izvrsna sposobnost prijenosa struje, visoka električna izolacija i dugoročna radna stabilnost.

Razvijen da ispuni ove zahtjevne zahtjeve, Fanhar Serija FH66NE visoke struje novi energetski relej posebno je dizajniran za solarne pretvarače, strujne krugove invertera i industrijsku upravljačku opremu. Serija trenutno uključuje dva modela— FH66NE100 i FH66NE160 —nude trajnu nosivu struju od 100A odnosno 160A.

Oba modela izgrađena su na istoj platformi, dijele identične ukupne dimenzije, konfiguraciju za montažu, opcije zavojnice i izolacijske performanse. Ovaj objedinjeni dizajn platforme omogućuje proizvođačima opreme da odaberu odgovarajuću strujnu vrijednost bez redizajniranja instalacijske strukture, pojednostavljujući razvoj proizvoda i poboljšavajući kompatibilnost platforme za buduće nadogradnje.

Serija FH66NE uspješno je usvojena u masovnoj proizvodnji u višestrukim projektima upravljanja obnovljivom energijom i industrijskom kontrolom, pokazujući svoju pouzdanost u zahtjevnim aplikacijama za prebacivanje napajanja.

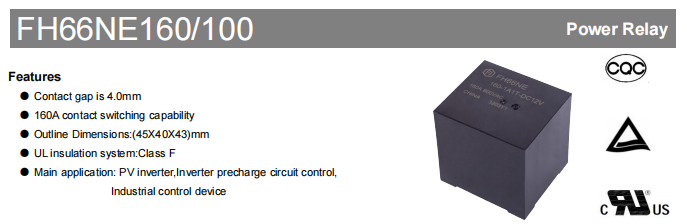

FH66NE 100/160

Dizajn visoke izolacije za poboljšanu električnu sigurnost

Električna izolacija kritičan je zahtjev za opremu za obnovljive izvore energije koja radi u uvjetima visokog napona. Kako bi se osigurala pouzdana izolacija i radna sigurnost, serija FH66NE uključuje dizajn visoke izolacije prikladan za zahtjevne aplikacije kontrole snage.

Relej ima a 4,0 mm kontaktni razmak , dielektrična čvrstoća od 2500 VAC između otvorenih kontakata , i 5000 VAC između svitka i kontakata . Osim toga, relej daje početni izolacijski otpor od 1000 MΩ na 500 VDC i adopts Klasa F izolacija, poboljšavajući električnu izolaciju i pouzdanost sustava tijekom dugotrajnog rada.

Ove električne karakteristike omogućuju seriji FH66NE da zadovolji izolacijske zahtjeve solarnih pretvarača, krugova prednaboja invertera i industrijskih sustava upravljanja, pružajući pouzdanu zaštitu za visokonaponske komutacijske aplikacije.

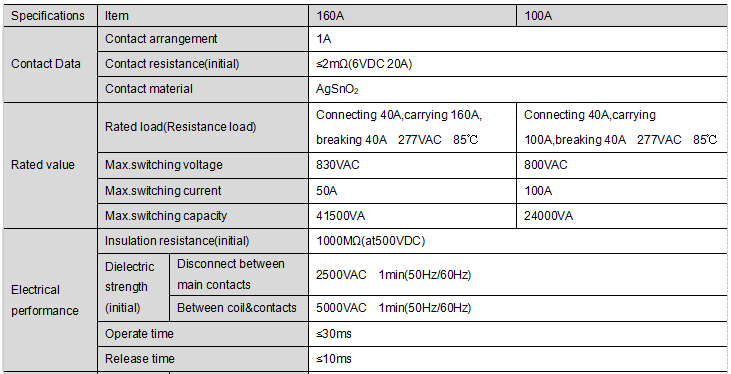

FH66NE 100/160 performance data

Pouzdana izvedba u zahtjevnim industrijskim okruženjima

Uz svoju električnu izvedbu, serija FH66NE dizajnirana je za pružanje dugoročne pouzdanosti u zahtjevnim radnim uvjetima. Relej je prikladan za primjene u kojima je stabilan rad bitan, čak i u okruženjima podložnim temperaturnim varijacijama, vibracijama i mehaničkim naprezanjima.

Serija FH66NE radi u širokom rasponu temperature okoline od -40°C do 85°C , što ga čini prikladnim za sustave obnovljive energije i industrijsku opremu koja se koristi u različitim klimatskim uvjetima. Također nudi a mehanički vijek do 1.000.000 operacija i an električni životni vijek od 30 000 operacija pod određenim ispitnim uvjetima (40A UKLJUČENO / 40A ISKLJUČENO, 277VAC otporno opterećenje), osiguravajući pouzdanu izvedbu tijekom životnog vijeka proizvoda.

Kako bi se dodatno povećala izdržljivost, relej je dizajniran da izdrži vibracije i mehaničke udare koji se obično susreću u industrijskim primjenama. Ove karakteristike čine seriju FH66NE pouzdanim izborom za opremu koja zahtijeva stabilno i kontinuirano prebacivanje napajanja tijekom duljih radnih razdoblja.

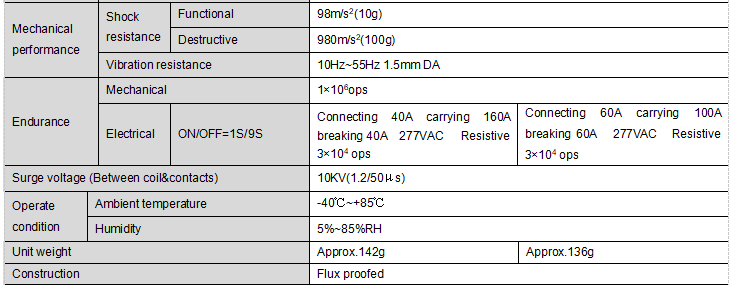

FH66NE 100/160 Mechanical Life & Environmental Performance

Više opcija napona zavojnice za fleksibilan dizajn sustava

Različiti sustavi upravljanja zahtijevaju različite konfiguracije napona zavojnice. Kako bi se pojednostavila integracija sustava, serija FH66NE dostupna je s više opcija napona istosmjerne zavojnice, uključujući 6VDC, 9VDC, 12VDC, 24VDC i 48VDC.

Svaka opcija zavojnice dizajnirana je s nazivnom potrošnjom energije od 3,2 W, što inženjerima omogućuje odabir najprikladnijeg upravljačkog napona bez mijenjanja platforme releja. Standardizirani dizajn zavojnice ne samo da poboljšava kompatibilnost s različitim upravljačkim krugovima, već također pojednostavljuje razvoj proizvoda za proizvođače koji koriste više naponskih platformi.

Sa zajedničkom strukturom releja u svim opcijama zavojnica, serija FH66NE pomaže smanjiti složenost dizajna dok podržava fleksibilne konfiguracije sustava.

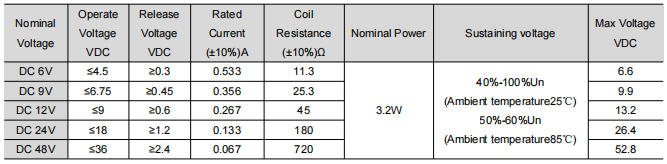

FH66NE 100/160 Coil Specification

Dizajn kompaktne platforme za lakšu nadogradnju proizvoda

FH66NE100 i FH66NE160 dijele isti dizajn platforme, što proizvođačima olakšava razvoj obitelji proizvoda s različitim strujnim ocjenama.

Oba modela imaju identične vanjske dimenzije od 45 × 40 × 43 mm, zajedno s istom konfiguracijom za montažu, rasporedom terminala, izolacijskim svojstvima i dostupnim specifikacijama zavojnice. Primarna razlika između ova dva modela je njihova kontinuirana sposobnost prijenosa struje.

Ova zajednička platforma omogućuje proizvođačima opreme nadogradnju sa 100A na 160A bez redizajniranja PCB izgleda ili mehaničke instalacije. Kao rezultat toga, razvojni ciklusi mogu se skratiti, troškovi inženjeringa smanjeni i standardizacija proizvoda poboljšana.

Za proizvođače koji traže skalabilna rješenja za višestruke nazivne snage, serija FH66NE pruža učinkovitu i praktičnu platformu.

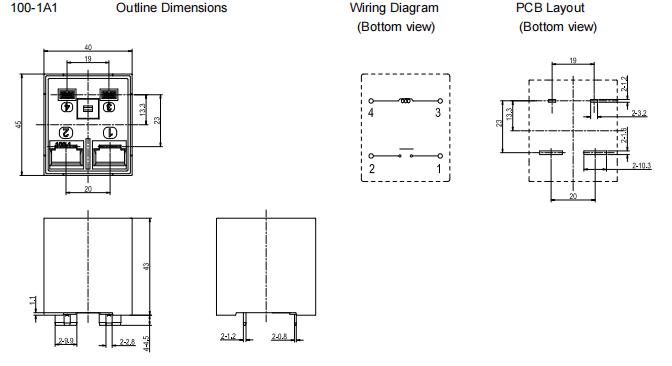

fh66ne-100 Outline Dimension

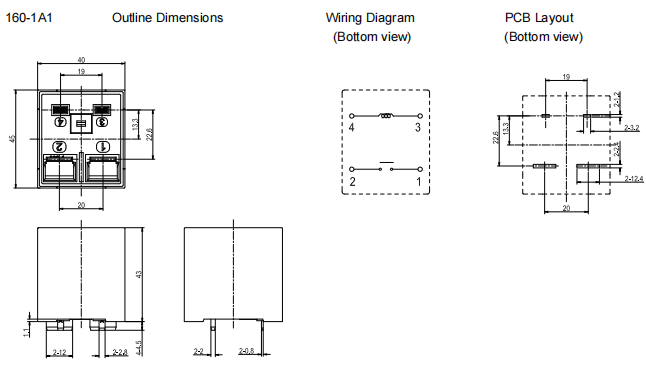

fh66ne-160 Outline Dimension

Tipične primjene

Dizajnirana za aplikacije s visokom strujom preklapanja, serija FH66NE naširoko se koristi u obnovljivim izvorima energije i industrijskim kontrolnim sustavima gdje su potrebne pouzdane komutacijske performanse i sposobnost prijenosa velike struje.

Tipične primjene uključuju:

Unutar ovih sustava, relej se obično koristi za glavno preklapanje napajanja, kontrolu strujnog kruga prednaboja i druge komutacijske funkcije velike struje, što pomaže u poboljšanju pouzdanosti sustava i sigurnosti rada.

Zahvaljujući visokoj učinkovitosti izolacije, dizajnu kompaktne platforme i širokom rasponu radnih temperatura, serija FH66NE vrlo je prikladna za zahtjevne aplikacije kontrole snage u modernoj energetskoj i industrijskoj opremi.

Kako odabrati FH66NE100 ili FH66NE160

Budući da su FH66NE100 i FH66NE160 razvijeni na istoj platformi, odabir odgovarajućeg modela uglavnom ovisi o potrebnoj kontinuiranoj nosivoj struji aplikacije.

FH66NE100 se preporučuje za sustave koji zahtijevaju kontinuiranu struju prijenosa do 100A, što ga čini prikladnim za standardne fotonaponske pretvarače i industrijsku upravljačku opremu.

Za aplikacije koje zahtijevaju veći strujni kapacitet, kao što su solarni pretvarači velike snage i sustavi za pohranu energije, FH66NE160 pruža povećanu kontinuiranu nosivu struju od 160A uz zadržavanje istih instalacijskih dimenzija i električnog sučelja.

Budući da oba modela dijele istu mehaničku platformu, proizvođači mogu jednostavno nadograditi performanse proizvoda bez redizajniranja strukture opreme. Ova dosljednost platforme pojednostavljuje razvoj proizvoda, skraćuje cikluse dizajna i podržava buduća proširenja proizvoda.

Često postavljana pitanja

P1: Što je novi energetski relej visoke struje serije FH66NE?

Serija FH66NE je elektromagnetski novi energetski relej visoke struje koji je razvio Fanhar Electronics za obnovljive izvore energije i industrijske kontrole. Serija trenutno uključuje FH66NE100 i FH66NE160, pružajući opcije kontinuiranog prijenosa struje od 100A i 160A uz zadržavanje istog dizajna platforme. Prvenstveno je dizajniran za solarne pretvarače, strujne krugove invertera i industrijsku upravljačku opremu.

P2: Koju konfiguraciju kontakata koristi serija FH66NE?

Serija FH66NE ima konfiguraciju kontakta 1 Form A (SPST-NO) s kontaktnim materijalom AgSnO₂. Relej ima nazivnu mogućnost prebacivanja od 40 A, što ga čini prikladnim za aplikacije kontrole napajanja koje zahtijevaju pouzdanu izvedbu prebacivanja.

P3: Koje su mehaničke i električne ocjene životnog vijeka?

U navedenim uvjetima ispitivanja, serija FH66NE pruža:

Mehanički vijek: do 1.000.000 operacija
Električni vijek trajanja: do 30 000 operacija (40A ON / 40A OFF, 277VAC otporno opterećenje)

Ove ocjene pokazuju sposobnost releja da pruži pouzdanu dugoročnu izvedbu u zahtjevnim aplikacijama za kontrolu snage.

P4: Mogu li se FH66NE100 i FH66NE160 izravno zamijeniti?

Budući da oba modela dijele istu mehaničku platformu, instalacijske dimenzije, raspored terminala i specifikacije zavojnice, odabir bi se prvenstveno trebao temeljiti na potrebnoj kontinuiranoj nosivoj struji.

Za aplikacije koje zahtijevaju veći kapacitet struje, FH66NE160 je preporučeni izbor. Za sustave dizajnirane oko 100A struje, FH66NE100 pruža odgovarajuće rješenje.

P5: Koje certifikate ima serija FH66NE?

Prema specifikaciji proizvoda, serija FH66NE dobila je UL/cUL, TÜV i CQC certifikate.

Ovi certifikati pokazuju da relej ispunjava priznate sigurnosne zahtjeve i da je prikladan za industrijsku kontrolu napajanja i aplikacije obnovljive energije koje zahtijevaju međunarodno prihvaćena odobrenja.
