Pregled proizvoda

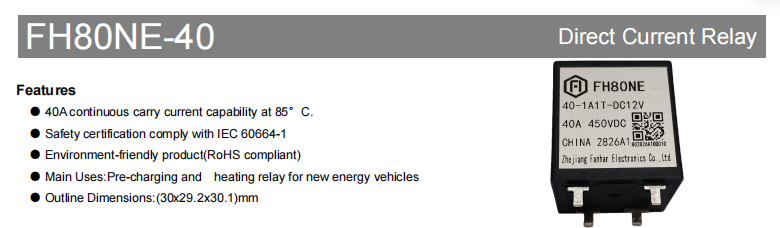

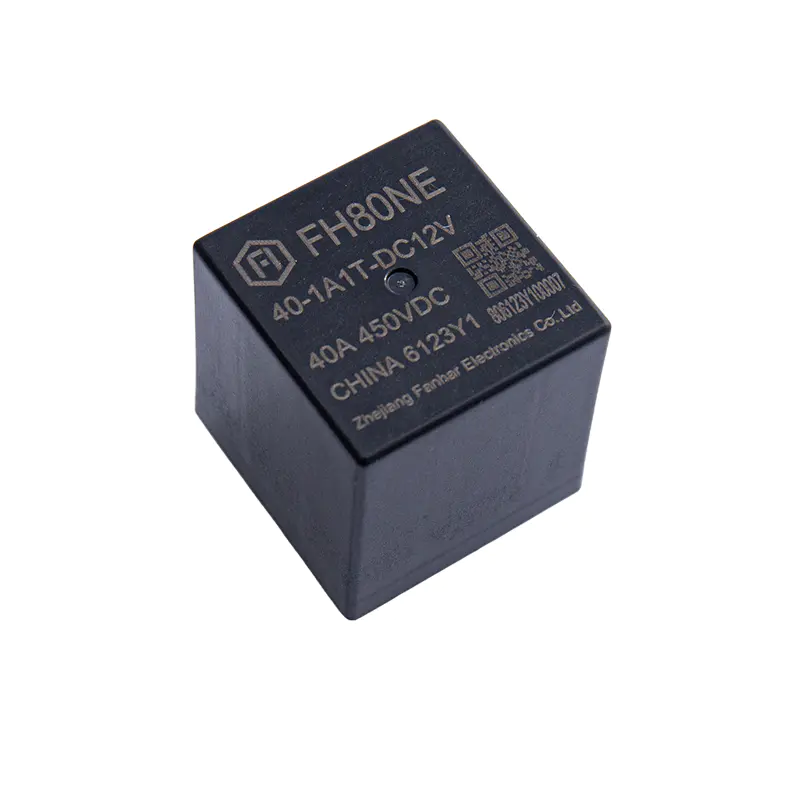

The FH80NE-40 je 40A visokonaponski DC relej dizajniran za visokonaponske sustave u novim energetskim vozilima. Uglavnom je namijenjen za aplikacije releja za prethodno punjenje i releja za grijanje. Proizvod pruža mogućnost kontinuiranog prijenosa struje od 40A na 85°C, nazivno opterećenje od 40A 450VDC i maksimalni sklopni napon do 750VDC. Također podržava kratkotrajnu sposobnost visoke struje, što ga čini prikladnim za scenarije montiranja na tiskanu ploču s visokim zahtjevima za pouzdanošću, sposobnošću otpornosti na dielektrik i dimenzijama prostora.
Proizvod koristi normalno otvoreni kontakt od 1 A, s kontaktnim materijalom AgSnO₂ i početnim kontaktnim otporom od ≤5 mΩ (6 VDC 20 A). Njegove vanjske dimenzije su samo 30 × 29,2 × 30,1 mm, a njegova težina je približno 55 g, što uravnotežuje visokonaponsku mogućnost prebacivanja s kompaktnim dizajnom. Proizvod je u skladu sa sigurnosnim zahtjevima IEC 60664-1 i RoHS ekološkim standardima. Certifikati UL/C-UL, TUV i CQC su na čekanju.
FH80NE-40 40A 450VDC visokonaponski istosmjerni relej FH80NE-40 je visokonaponski istosmjerni relej od 40 A za aplikacije predpunjenja i grijanja novih energetskih vozila. Nudi 40A kontinuirane struje na 85°C, nazivno opterećenje 40A 450VDC i maksimalni sklopni napon 750VDC. S AgSnO₂ kontaktima, PCB terminalima, IEC 60664-1 i RoHS usklađenošću, odgovara visokonaponskoj istosmjernoj kontroli u BMS/PDU i PTC sustavima grijanja. Certifikati UL/C-UL, TUV i CQC su na čekanju. Pogledajte proizvod → Pozadina primjene u industriji
S razvojem visokonaponskih platformi u novim energetskim vozilima, krugovi za prethodno punjenje i krugovi za upravljanje toplinom imaju sve veće zahtjeve za releje:
Relej za prethodno punjenje : U trenutku uključivanja, otpornik prednaboja ograničava struju punjenja kondenzatora sabirnice kako bi spriječio zavarivanje kontakata glavnog releja zbog udarne struje. Nakon što je prethodno punjenje završeno, glavni relej se zatvara, a relej za prethodno punjenje se otvara. FH80NE-40 ima sposobnost kontinuiranog prijenosa struje od 40 A i kratkotrajnu sposobnost visoke struje, što ga čini prikladnim kao kontrolna komponenta u krugovima prednaboja.
Relej grijanja : Scenariji poput upravljanja toplinom akumulatora i PTC grijača u novim energetskim vozilima zahtijevaju visokonaponske istosmjerne releje za kontrolu uključivanja/isključivanja krugova grijanja. Nazivno opterećenje FH80NE-40 od 450 VDC, maksimalni sklopni napon od 750 VDC i kontaktni materijal AgSnO₂ mogu zadovoljiti zahtjeve pouzdanog prebacivanja visokonaponskih krugova grijanja.
PCB montaža : Proizvod koristi strukturu PCB terminala, što ga čini jednostavnom integracijom u elektroničke upravljačke jedinice kao što su BMS, PDU i visokonaponske razvodne kutije. Pogodan je za automatizirano postavljanje i lemljenje.
Temeljna izvedba i ključne prednosti
Snažno opterećenje i mogućnost prebacivanja
FH80NE-40 ima sposobnost kontinuiranog prijenosa struje od 40 A na 85°C. Njegovo nazivno opterećenje je 40A 450VDC (omsko opterećenje), njegov maksimalni sklopni napon je do 750VDC, maksimalna prekidna struja je 50A (450VDC, ≥1 operacija), a njegov maksimalni sklopni kapacitet doseže 22500VA.
FH80NE-40 ne samo da može kontinuirano nositi 40A na 85°C, već može izdržati i veće udare struje u kratkim periodima: 80A za 60s, 160A za 5s, 240A za 3s i 400A za 0,6s.
Ova mu sposobnost omogućuje da se nosi s udarnim udarom i trenutnim uvjetima visoke struje u krugovima predpunjenja i grijanja, što ga čini prikladnim za scenarije montiranja na PCB u visokonaponskim istosmjernim sustavima novih energetskih vozila.
Brz odziv i dug život
FH80NE-40 pruža brz rad: vrijeme rada ≤30ms i vrijeme otpuštanja ≤10ms (pri nazivnom naponu), ispunjavajući zahtjeve brzine odziva visokonaponskih istosmjernih krugova.
Što se tiče života:
- Mehanički vijek: 1×10⁵ op
- Električni život (omsko opterećenje): 450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Tijekom stvarnog odabira, životni vijek treba procijeniti na temelju struje opterećenja, napona i frekvencije prebacivanja kako bi se osiguralo da su zahtjevi dugotrajnog rada sustava ispunjeni.
Izvrsna izolacija i otpornost na dielektrik
FH80NE-40 se ponaša pouzdano u pogledu izolacije i otpornosti na dielektrik:
- Otpor izolacije (početni): 1000 MΩ (500 VDC)
- Dielektrična čvrstoća (početna): Između otvorenih kontakata: 2000VAC / 1min, Između svitka i kontakata: 3000VAC / 1min
Proizvod je u skladu sa sigurnosnim zahtjevima IEC 60664-1 i ekološkim standardima RoHS, pružajući zaštitu za sigurnu izolaciju i pouzdan rad visokonaponskih istosmjernih sustava.
Napredni kontaktni materijal i nizak kontaktni otpor
FH80NE-40 koristi kontaktni materijal AgSnO₂ (srebrokositreni oksid) s normalno otvorenim kontaktom od 1A. AgSnO₂ nudi dobru vodljivost, otpornost na eroziju luka i prihvatljivost za okoliš, što ga čini prikladnim za česta prebacivanja i visokonaponske DC kontrole.
Početni kontaktni otpor je ≤5mΩ (6VDC 20A), što pomaže u smanjenju gubitka vodljivosti i porasta temperature, poboljšavajući učinkovitost i pouzdanost sustava.
Specifikacije zavojnice i projekt energetske učinkovitosti
FH80NE-40 nudi pet opcija napona zavojnice: DC6V, DC9V, DC12V, DC24V i DC48V, s nazivnom snagom od 3W. Detaljni parametri su sljedeći:
| Nazivni napon | Radni napon VDC | Napon otpuštanja VDC | Nazivna struja (±10%) | Otpor zavojnice (±10%) | Nazivna snaga | Maksimalni napon (kratkotrajna otpornost) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500 mA | 12Ω | 3W | DC 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | DC 10,8 V | |
| DC 12V | ≤9,00 | ≥1,2 | 250 mA | 48Ω | DC 14,4 V | |
| DC 24V | ≤18,00 | ≥2,4 | 125 mA | 192Ω | DC 28,8 V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | DC 57,6 V |
Napomena: Kako biste spriječili pregrijavanje i izgaranje, napon primijenjen na zavojnicu ne smije premašiti maksimalni napon držanja tijekom duljeg razdoblja. Maksimalni napon je najveći napon koji relej može izdržati u kratkom razdoblju.
Prilagodljivost okolišu i mehanička izvedba
FH80NE-40 ima dobre performanse u pogledu prilagodljivosti okolišu i mehaničkih performansi: njegov radni temperaturni raspon je od -40°C do 85°C, a njegov raspon vlažnosti je od 5% do 85%RH. Njegova otpornost na udarce je funkcionalnih 196m/s² (10g) i destruktivnih 490m/s² (100g); njegova otpornost na vibracije je 10Hz do 500Hz, 49m/s². Proizvod teži približno 55 g (bez dodataka), ima vanjske dimenzije 30 × 29,2 × 30,1 mm i koristi strukturu terminala PCB. Prilikom ožičenja, strana opterećenja ima polaritet (1, 2-), a strana svitka nema polaritet (5, 6). Preporučena temperatura lemljenja bakra za izvode opterećenja je 260°C ± 5°C, s vremenom lemljenja od 3–5 s.
Pregled tehničkih specifikacija
| Stavka | Parametar |
|---|---|
| Kontakt obrazac | 1A (1 normalno otvoren kontakt) |
| Kontaktni materijal | AgSnO₂ |
| Kontaktni otpor | ≤5mΩ (6VDC 20A) |
| Nazivna struja | 40A |
| Nazivno opterećenje (otporno) | 40A 450VDC |
| Maksimalni sklopni napon | 750VDC |
| Maksimalna prekidna struja | 50A (450VDC, ≥1 operacija) |
| Maksimalni kapacitet prebacivanja | 22500VA |
| Otpor izolacije | 1000 MΩ |
| Dielektrična čvrstoća (početna) | Između otvorenih kontakata: 2000VAC/1min; između svitka i kontakata: 3000VAC/1min |
| Vrijeme rada | ≤30ms (na nazivnom naponu) |
| Vrijeme oslobađanja | ≤10ms (na nazivnom naponu) |
| Mehanički život | 1×10⁵ ops |
| Električni život | Prebacivanje: 1×103 ops（450VDC, 40A） Prebacivanje: 1×104 ops（450VDC, 10A） Prebacivanje: 4×103 ops（650VDC, 12A） Izrada: 7,5×104 ops（450VDC, 35A） Izrada: 5×104 ops（750VDC, 40A） |
| Nosivost struje | 40A 60A:30min 80A:60s 160A: 5s 240A:3s 400A: 0,6 s |
| Temperatura okoline | <-40°C do 85°C |
| Vlažnost | 5% do 85% RH |
| Težina | cca. 55g |
| Okvirne dimenzije | 30×29,2×30,1 mm |
| Terminalna struktura | PCB terminal |
Napomena: Gornji podaci su početne vrijednosti. Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Dimenzije, ožičenje i raspored PCB-a
FH80NE-40 ima obrisne dimenzije od 30×29,2×30,1 mm i koristi strukturu PCB terminala. Metoda ožičenja s donje strane je: strana opterećenja 1( ), 2(-), s polaritetom na strani opterećenja; strana svitka 5, 6, bez polariteta na strani svitka. Za raspored PCB-a, neodređene tolerancije općenito su ±0,1 mm; za obrisne dimenzije, kada tolerancije nisu navedene, dimenzije ≤1 mm su ±0,2 mm, dimenzije >1 mm i <5 mm su ±0,3 mm, a dimenzije ≥5 mm su ±0,5 mm.
Sigurnosna odobrenja i sukladnost
- U skladu sa sigurnosnim zahtjevima IEC 60664-1.
- RoHS usklađen proizvod.
- UL/C-UL, TUV i CQC certifikati na čekanju.
- Ciljna odobrena ocjena: otporno preklapanje 40A 450VDC 1000ops (1×10³ operacije) @85°C.
- Poseban status certifikacije ovisi o službenim certifikatima. Prije odabira preporuča se kontaktirati proizvođača kako biste potvrdili najnoviji napredak certifikacije.
Tipični scenariji primjene
Prethodno punjenje novih energetskih vozila : 40A kontinuirana sposobnost prijenosa struje (85°C), kratkotrajna otpornost od 80A/60s, 160A/5s, 240A/3s i 400A/0,6s, pogodno za kontrolu uključivanja/isključivanja u krugovima prednaboja.
Novo energetsko grijanje vozila : Nazivno opterećenje 40A 450VDC, maksimalni sklopni napon 750VDC, pogodno za visokonaponske krugove grijanja kao što je PTC grijanje.
Upravljanje toplinom baterije / PTC kontrola grijanja : Radna temperatura -40°C do 85°C, AgSnO₂ kontakti, prikladni za okruženja visoke i niske temperature u vozilima.
Ostali scenariji montiranja na PCB : Strana opterećenja ima polaritet (1, 2-), strana zavojnice nema polaritet (5, 6), uvjeti lemljenja 260°C ± 5°C / 3–5 s.
Određeni odabir treba potvrditi na temelju stvarnog opterećenja, napona zavojnice, zahtjeva za vijekom trajanja i statusa certifikacije.
Mjere opreza pri instalaciji i korištenju
Ne ispuštajte proizvod i ne izlažite ga vanjskim udarcima kako biste zadržali početne parametre rada.
Temperatura lemljenja za bakrene priključke za opterećenje: 260°C ± 5°C, vrijeme lemljenja 3–5 s.
Strana opterećenja ima polaritet. Molimo ispravno spojite 1( ) i 2(-); strana svitka nema polaritet.
Napon zavojnice ne smije prekoračiti maksimalni napon zadržavanja tijekom duljeg razdoblja kako bi se izbjeglo pregrijavanje ili izgaranje.
Ovaj relej je model izrađen po narudžbi. Navedeni primjeri služe samo kao referenca. Za detaljan odabir obratite se Zhejiang Fanhar Electronics Co., Ltd.
Specifikacija je samo za referencu. Specifikacije su podložne promjenama bez prethodne najave.
Često postavljana pitanja
P1: Koje su glavne namjene FH80NE-40?
Uglavnom se koristi za releje za prethodno punjenje novih energetskih vozila i releje za grijanje, a također se može koristiti u scenarijima montiranja na tiskanu ploču kao što su upravljanje toplinom baterije, PTC kontrola grijanja, BMS/PDU i visokonaponske DC kontrolne petlje.
P2: Koje je nazivno opterećenje i maksimalni sklopni kapacitet FH80NE-40?
Nazivno opterećenje: 40A 450VDC (omsko opterećenje); maksimalni sklopni kapacitet: 22500VA.
P3: Koje su mogućnosti kontinuiranog provođenja struje i kratkotrajnog provođenja struje?
Ima sposobnost kontinuiranog prijenosa struje od 40 A na 85 °C. Mogućnost kratkotrajnog provođenja struje: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
P4: Koliki su maksimalni sklopni napon i maksimalna prekidna struja?
Maksimalni sklopni napon: 750VDC; maksimalna prekidna struja: 50A (450VDC, ≥1 operacija).
P5: Koji su kontaktni oblik, kontaktni materijal i kontaktni otpor?
Kontakt obrazac: 1A normalno otvoren; kontaktni materijal: AgSnO₂; početni kontaktni otpor: ≤5mΩ (6VDC 20A).
P6: Je li podržana prilagodba? Kako naručiti?
Kontakt obrazac: 1A normalno otvoren; kontaktni materijal: AgSnO₂; početni kontaktni otpor: ≤5mΩ (6VDC 20A).
Sažetak
FH80NE-40 je 40A visokonaponski DC relej dizajniran za visokonaponske sustave u novim energetskim vozilima. Ima 40A 450VDC nazivno opterećenje, 750VDC maksimalni sklopni napon, 40A@85°C kontinuiranu sposobnost prijenosa struje i kratkotrajnu sposobnost visoke struje. Njegovi AgSnO₂ kontakti, visoka izolacijska i dielektrična otpornost, brzi rad, montaža PCB-a i RoHS usklađenost čine ga prikladnim za visokonaponske scenarije istosmjerne kontrole kao što su prethodno punjenje, kontrola grijanja, PTC grijači, BMS i PDU.
Za najnovije specifikacije, certifikate certifikacije, podršku za uzorke ili prilagođene preporuke za odabir obratite se Zhejiang Fanhar Electronics Co., Ltd.
