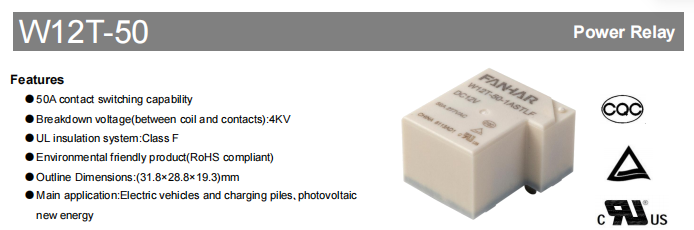

Novi energetski relej serije W12T-50: veliko opterećenje, visoka izolacija, više specifikacija, dizajniran za novu energetsku opremu

Dizajn visoke izolacije za poboljšanje operativne sigurnosti sustava

Nova energetska oprema radi u uvjetima visokog napona tijekom dugih razdoblja, postavljajući stroge zahtjeve na performanse izolacije releja. W12T-50 usvaja izolacijski sustav klase F UL. Probojni napon između zavojnice i kontakata je 2500 VAC za standardni tip i do 4000 VAC za visokonaponski tip. Dielektrična čvrstoća između otvorenih kontakata je 1500 VAC tijekom 1 minute, a početni otpor izolacije je ≥1000 MΩ (mjereno na 500 VDC). Ove značajke dizajna pomažu poboljšati električnu izolaciju i pružaju pouzdanu zaštitu za siguran i stabilan rad sustava.

Stabilan i pouzdan, prikladan za složena industrijska okruženja

Uz električne performanse, W12T-50 također naglašava mehaničku pouzdanost i prilagodljivost okolišu. Relej radi stabilno u rasponu temperature okoline od –40°C do 85°C i vlažnosti zraka od 5% do 90%. Njegov mehanički vijek trajanja doseže 5×10⁶ operacija, zadovoljavajući zahtjeve dugotrajnog učestalog rada. Proizvod također pokazuje dobru otpornost na udarce (funkcionalni udar 98 m/s², destruktivni udar 980 m/s²) i otpornost na vibracije (10 Hz~55 Hz, 1,5 mm dvostruka amplituda), što ga čini prikladnim za opremu u vozilu i industrijske upravljačke sustave gdje se zahtijeva visoka pouzdanost.

Više opcija napona zavojnice i potrošnje energije za različite upravljačke sustave

Kako bi se prilagodili različitim upravljačkim krugovima, W12T-50 nudi se u dvije verzije potrošnje energije zavojnice: standardna i osjetljiva. Standardni tip ima potrošnju energije zavojnice od približno 1,2 W i dostupan je u šest DC napona: 5V, 6,5V, 12V, 24V, 48V i 110V. Osjetljivi tip troši oko 0,9 W i pokriva isti raspon napona. Obje verzije imaju izborgornji napon od ≤75% nazivnog napona i ispadni napon od ≥10% nazivnog napona. Vrijeme rada je ≤20 ms, a vrijeme otpuštanja je ≤10 ms. Unificirani dizajn zavojnice zadovoljava potrebe različitih sustava upravljanja i omogućuje fleksibilan odabir na temelju mogućnosti pogona.

Dvije vrste zaštite koje odgovaraju različitim radnim okruženjima

W12T-50 je dostupan u dva stila kućišta: plastično zabrtvljeno i zaštićeno od fluksa. Plastično zatvoren tip potpuno je zatvoren, učinkovito sprječava ulazak štetnih plinova poput H₂S, SO₂, NO₂, kao i prašine. Preporuča se za teška okruženja kao što su industrijska postrojenja i vanjski stupovi za punjenje. Tip otporan na fluks samo sprječava prodiranje fluksa tijekom lemljenja i prikladan je za čistu unutarnju opremu. Savjeti za odabir: za čiste okoline preporučuje se tip otporan na fluks; za nečista okruženja (koja sadrže H₂S, SO₂, NO₂, prašinu i druge zagađivače), plastični zatvoreni tip je preferirani izbor.

Kompaktan dizajn za jednostavnu integraciju opreme

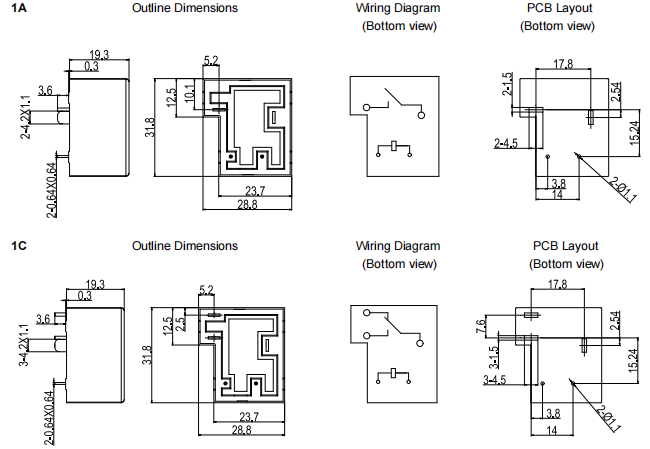

W12T-50 usvaja unificirani kompaktni dizajn platforme s vanjskim dimenzijama od 31,8×28,8×19,3 mm. Za dimenzije bez navedenih odstupanja: dimenzije ≤1 mm imaju dopušteno odstupanje od ±0,2 mm; dimenzije >1 mm i <5 mm imaju toleranciju od ±0,3 mm; dimenzije ≥5 mm imaju toleranciju od ±0,5 mm. Za PCB rasporede, neodređene dimenzije uvijek su ±0,1 mm. Standardne dimenzije za ugradnju i raspored pinova olakšavaju proizvođačima opreme brzu integraciju i nadogradnju proizvoda.

Tipična područja primjene

Sa svojom sposobnošću prebacivanja velikog opterećenja, visokim performansama izolacije i zrelim dizajnom platforme, W12T-50 se može široko koristiti u sljedećim područjima:

Električna vozila : upravljanje glavnim krugom u BMS sustavima upravljanja baterijama

Punjenje gomila : uključenje/isključenje zaštite na AC/DC izlaznim stezaljkama

Nova fotonaponska energija : preklapanje strujnog kruga u pretvaračima i kombiniranim kutijama. U ovim primjenama relej primarno obavlja funkcije kao što su kontrola snage, sklopka glavnog strujnog kruga i prekontrola punjenja, pružajući stabilna i pouzdana rješenja za kontrolu struje za sustav.
