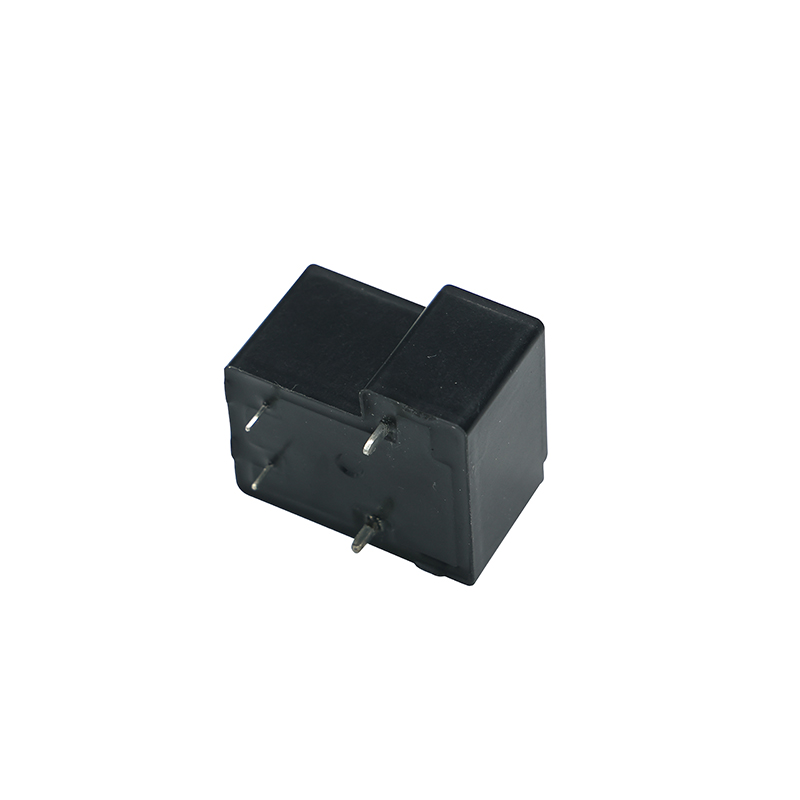

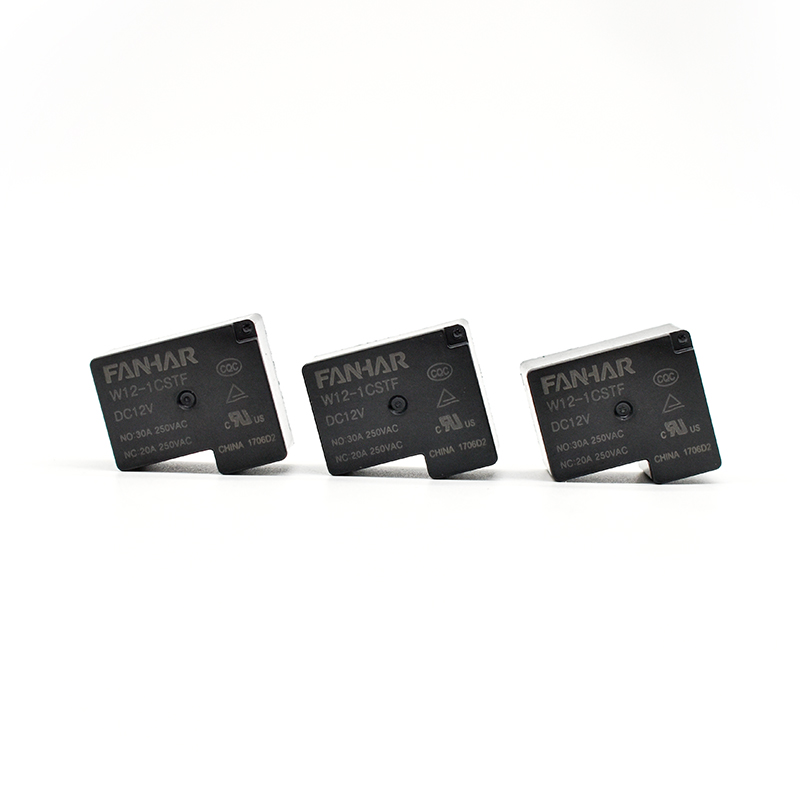

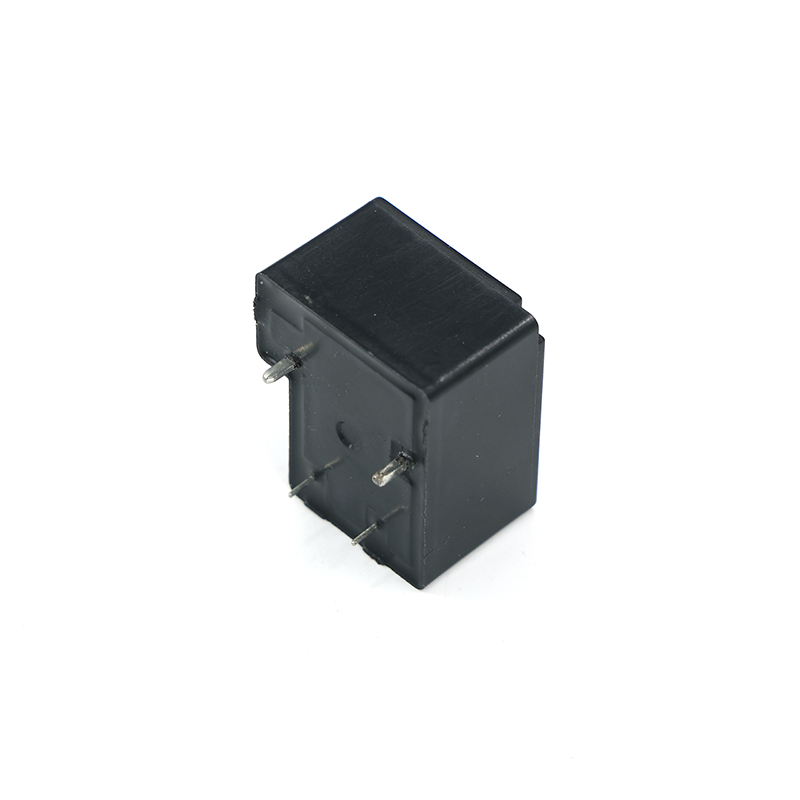

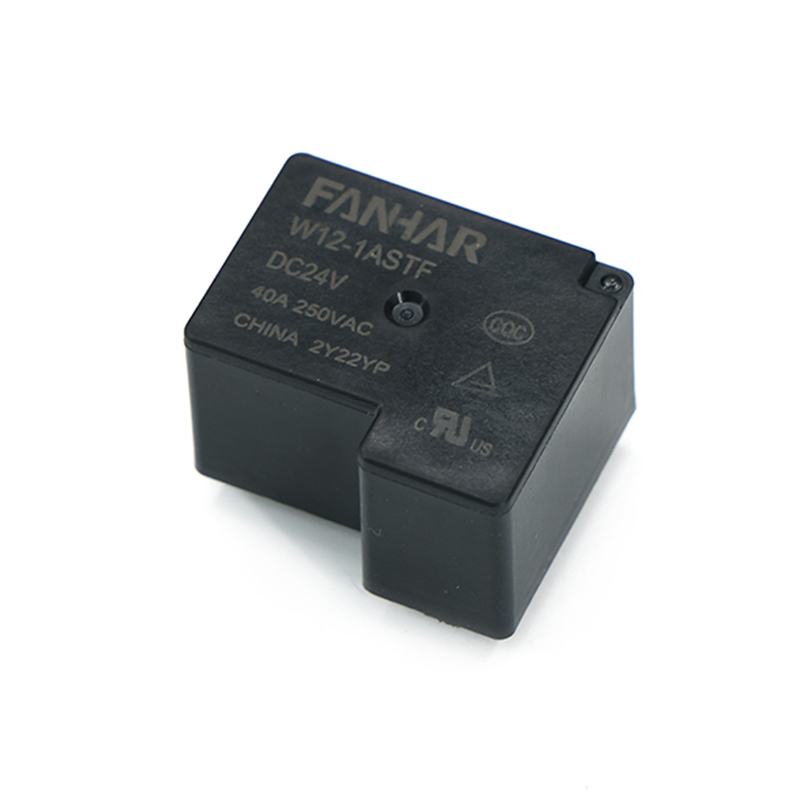

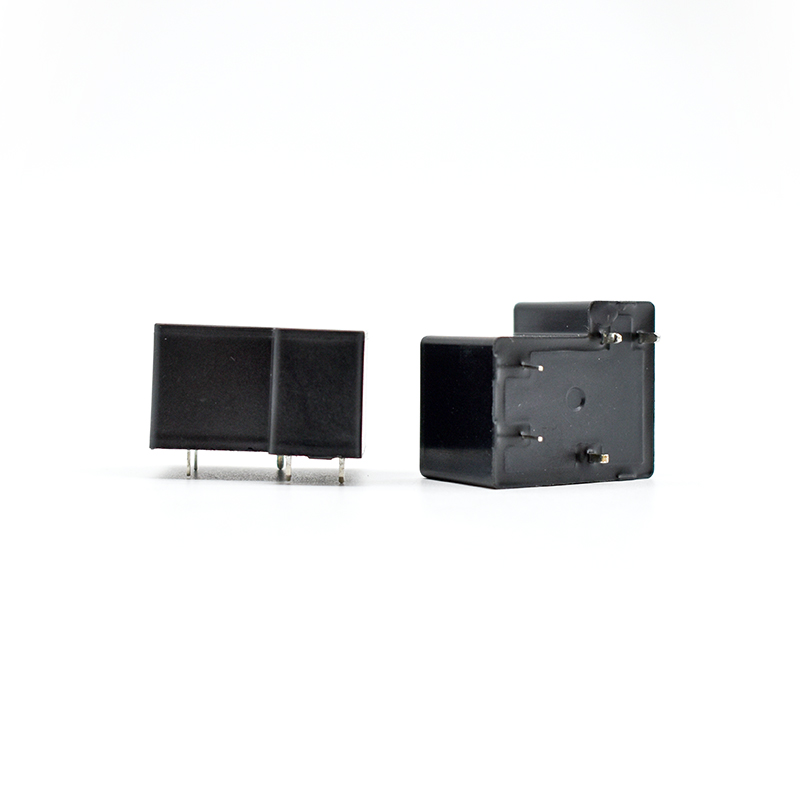

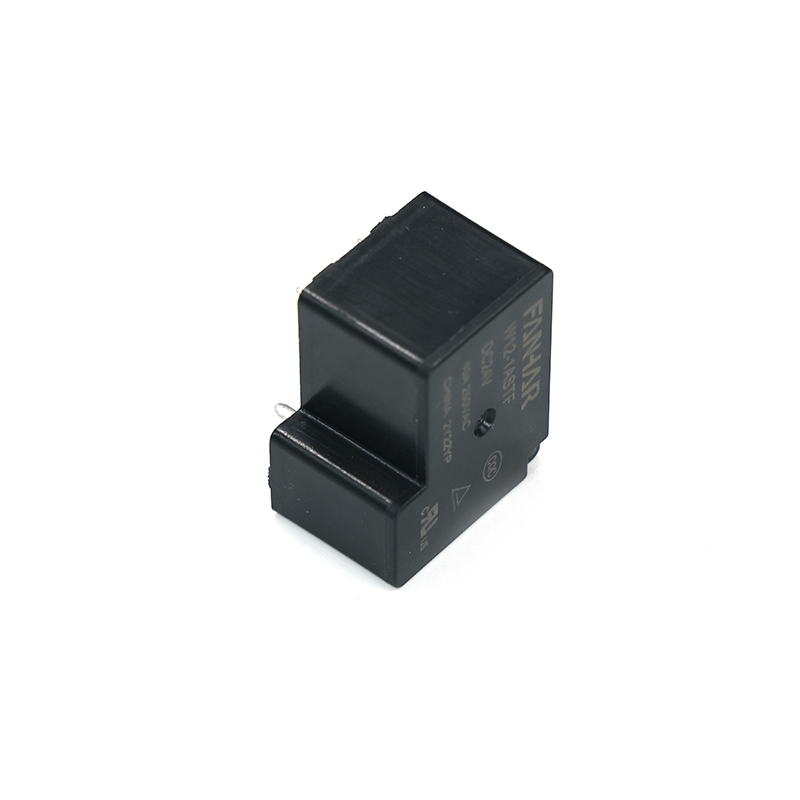

W12 30A 40A relej snage Sukladan UL TUV CQC

Značajke:

Mogućnost prebacivanja kontakata od 40A

Probojni napon (između svitka i kontakata): 4KV

Možemo osigurati da je kontaktni razmak 1 mm, zadovoljava standard VDE0126

UL izolacijski sustav: klasa F

Proizvod prihvatljiv za okoliš (sukladan RoHS)

Vanjske dimenzije: (6×27,2×18,4)mm

Glavne primjene: električna vozila i gomile za punjenje, nova fotonaponska energija

Kontaktirajte nas

Preuzmi

PREthodno: W12T 40A relej snage Sukladan UL TUV CQC Sljedeće: Nema sljedećeg članka

Parametri
Primjena
Opis

Parametri

Specifikacije	Stavka		Standardno	BG Vrsta
Kontaktni podaci	Kontakt dogovor		1A, 1C	1A
	Kontaktni otpor (početni)		≤100mΩ(6VDC 1A)	100 mΩ (6 VDC 1 A)

	Kontaktni materijal		AgNi､AgSnO ₂
Nazivna vrijednost	Nazivno opterećenje (opterećenje otpora)		30A (standardno)/40A 250VAC 20A 30VDC	30A 250VAC 20A 48VDC
	Maks. sklopni napon		277VAC/30VDC	277VAC/48VDC
	Max.preklopna struja		40A
	Maks.uklopni kapacitet		10000VA/600W	7500VA/960W
	Min.dopušteno opterećenje		5VDC 100mA
Električna izvedba	Otpor izolacije (početni)		1000 MΩ (500 VDC)
	Dielektrična čvrstoća (početna)	Između otvorenih kontakata	1500 VAC, 1 min	2500 VAC, 1 min
		Između svitka i kontakata	2500VAC (standard)/4000VAC, 1min
	Vrijeme rada		≤15 ms	≤20 ms
	Vrijeme oslobađanja		≤10 ms	≤15 ms
Mehanička izvedba	Otpornost na udarce	Funkcionalan	98 m/s ² (10G)
		Destruktivno	980 m/s ² (100G)
	Otpornost na vibracije		10Hz~55Hz 1,5 mm DA
Izdržljivost	Mehanički		5× 10 ⁶ ops
	Električni (sobna temperatura)		40A 250VAC 2×10 ⁴ ops (ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ ops (ON/OFF=1s/9s) 20A 30VDC 1×10 ⁵ ops (ON/OFF=1s/9s)	40A 250VAC 2×10 ⁴ ops (ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ ops (ON/OFF=1s/9s) 20A 48VDC 5×10 ⁴ ops (ON/OFF=1s/9s)
Radno stanje	Temperatura okoline		-40 ℃ ~ 85 ℃
	Vlažnost		5% do 90%
Raskid			PCB
Težina jedinice			Otprilike 27g
Izgradnja			Zatvoreno plastikom, otporno na fluks

Opis

W12 Power Relay 40A Switching Capability je elektromagnetski relej visokih performansi dizajniran da zadovolji potrebe za visokom strujom prebacivanja. S mogućnošću prebacivanja kontakata do 40 A, ovaj je relej prikladan za različite industrijske, automobilske i komercijalne primjene. Njegove osnovne značajke uključuju fleksibilne mogućnosti prilagodbe kao što su razmak između kontakata (standardni ili >2,1 mm), kontaktni oblik (1A normalno otvoreni kontakt), pakiranje (zavarljivo ili plastično pakiranje), kontaktni materijal (AgSnO₂i izolacijski sustav (klasa F). Ove značajke omogućuju stabilan rad u različitim uvjetima okoline, kao što se paketi za lemljenje preporučuju u čistim okolišima, dok su plastični paketi prikladni za zagađena okoliša. Relej W12 podržava Različite specifikacije zavojnice i raspon napona od 5V do 110V, koji se mogu prilagoditi različitim električnim potrebama. Osim toga, relej je prošao sigurnosnu certifikaciju kako bi se osigurala njegova pouzdanost i sigurnost u praktičnim primjenama. Njegov kompaktan dizajn i učinkovita izvedba čine ga idealnim izborom za spajanje strujnih krugova, posebno za scenarije gdje je potrebno često prebacivanje struje. Instalacija i uporaba releja W12 su također vrlo praktični, a korisnici mogu odabrati odgovarajuću zavojnicu Specifikacije i vrste paketa u skladu sa specifičnim potrebama. Njegov plug-in dizajn pojednostavljuje postupak instalacije i može brzo dovršiti povezivanje bez dodatnih alata. Osim toga, relej pruža detaljne dimenzije instalacije i smjernice za rad kako bi korisnici lako postigli učinkovitu konfiguraciju, W12 Power Relay 40A postao je važna komponenta u područjima kao što su industrijska automatizacija, automobilska elektronika i upravljanje napajanjem. Bilo da se koristi za upravljanje opremom velike snage ili složenim sklopnim krugovima, relej W12 može pružiti stabilno i učinkovito rješenje.
