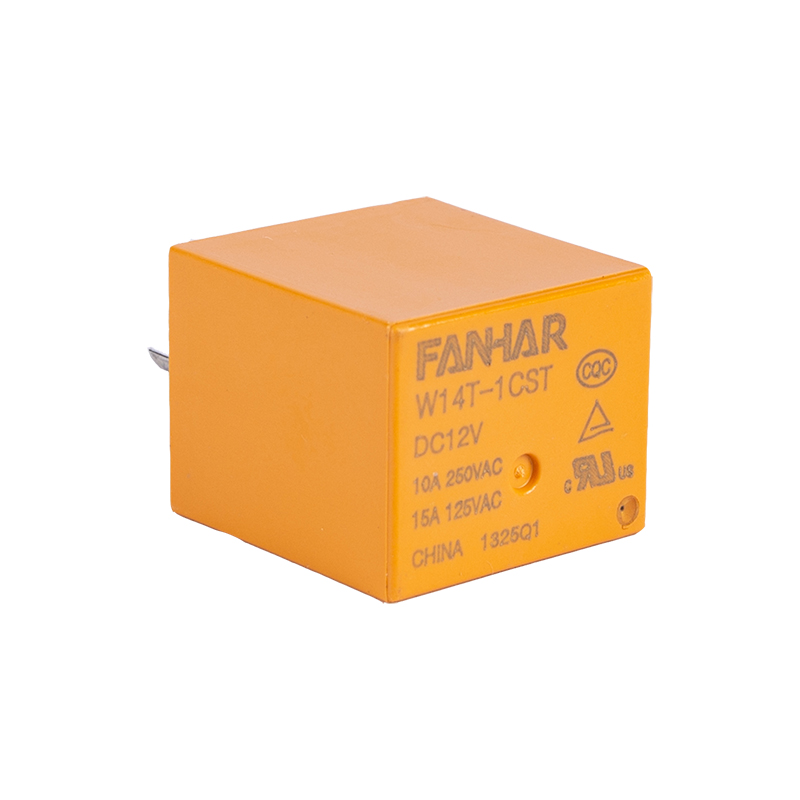

W14T 10A 15A relej snage UL TUV CQC usklađen

Značajke:
Mogućnost prebacivanja od 15 A
Dostupni su proizvodi s radnom temperaturom od 105 ℃
UL izolacijski sustav: Klasa F
Subminijaturni, standardni PCB terminali.
Vanjske dimenzije: (20,0 × 16,2 × 20,5) mm
Glavna primjena: kućanski aparati, pametna kuća

Kontaktirajte nas

Preuzmi

PREthodno: FH14T 17A relej snage Sukladan UL TUV CQC Sljedeće: Nema sljedećeg članka

Parametri
Primjena
Opis

Parametri

Specifikacije	Stavka
Kontaktni podaci	Kontakt dogovor		1A, 1C
	Kontaktni otpor		≤100mΩ(6VDC 1A)
	Kontaktni materijal		AgSnO ₂
Nazivna vrijednost	Nazivno opterećenje (opterećenje otpora)		10A 250VAC/30VDC 15A 125VAC
	Maks. sklopni napon		277VAC/30VDC
	Max.preklopna struja		15A
	Maks.uklopni kapacitet		2500VA/300W
	Min. dopušteno opterećenje		5VDC 100mA
Električni performanse	Otpor izolacije (početni)		100 MΩ (500 VDC)
	Dielektrična čvrstoća (početna)	Između otvorenih kontakata	750 VAC, 1 min
		Između svitka i kontakata	1500 VAC, 1 min
	Vrijeme rada		≤10 ms
	Vrijeme oslobađanja		≤5 ms
Mehanički performanse	Otpornost na udarce	Funkcionalan	98 m/s ² (10g)
		Destruktivno	980 m/s ² (100g)
	Otpornost na vibracije		10Hz~55Hz 1,5 mm DA
Izdržljivost	Mehanički		1× 10 ⁷ ops
	Električni(Room temperature)		5A 250VAC/30VDC 1×10 ⁵ operacije (UKLJUČENO/ISKLJUČENO=1 s/9 s) 10A 250VAC/30VDC 5×10 ⁴ operacije (UKLJUČENO/ISKLJUČENO=1 s/9 s) 15A 125VAC 5×10 ⁴ operacije (UKLJUČENO/ISKLJUČENO=1 s/9 s) 1/2HP 125VAC (motor) 3×10 ⁴ operacije (UKLJUČENO/ISKLJUČENO=1 s/9 s) 600W 120VAC (LED lampa) 2.5×10 ⁴ operacije (UKLJUČENO/ISKLJUČENO=1 s/9 s)
operirati stanje	Temperatura okoline		-40℃~85℃/105℃
	Vlažnost		5% do 90%
Raskid			PCB
Težina jedinice			cca. 12,5 g
Izgradnja			Zatvoreno plastikom、otporno na fluks

Opis

Subminijaturni relej snage W14T 15A s mogućnošću prebacivanja je minijaturni relej dizajniran za potrebe prebacivanja velike snage, prikladan za aplikacije s ograničenim prostorom. Ovaj relej koristi kompaktno kućište s veličinom od samo 19,0 x 15,2 x 15,5 mm, i može postići do 15A sklopnog kapaciteta u ograničenom prostoru, što je vrlo pogodno za elektroničke uređaje koji zahtijevaju visoku učinkovitost i minijaturizaciju. Relej podržava dva uobičajena oblika konfiguracije: oblik A (NO) i oblik C (DPDT), koji mogu zadovoljiti potrebe različitih dizajna krugova. Njegov standardni dizajn tiskane pločice olakšava integraciju u različite elektroničke module, a također je dostupan u plastičnim zapečaćenim verzijama i verzijama s maskom za lemljenje kako bi se zadovoljile potrebe korištenja u teškim okruženjima. Osim toga, proizvod zadovoljava UL94 V-0 ocjenu otpornosti na plamen i prošao je certifikat IEC 60335-1, čime se osigurava njegova pouzdanost u smislu sigurnosti. Relej W14T ima dizajn zavojnice male snage, s potrošnjom energije jedne zavojnice od približno 0,4 W i potrošnjom energije za dvije zavojnice od približno 0,8 W, što ga čini energetski učinkovitijim i učinkovitijim tijekom rada. Njegove karakteristike brzog preklapanja (vrijeme kontakta manje od 10 ms) omogućuju mu da dovrši zatvaranje i otvaranje strujnog kruga u kratkom vremenu, što je vrlo pogodno za aplikacije koje zahtijevaju česte operacije. Ovaj relej također ima dobru prilagodljivost okolišu, može izdržati širok raspon radnih temperatura i podržava mogućnosti prebacivanja napona do 300 V. Njegove ekološke karakteristike također su u skladu s RoHS standardima, dodatno povećavajući tržišnu konkurentnost proizvoda. W14T Power Relay je minijaturni relej koji kombinira visoke performanse, minijaturizaciju i pouzdanost te je idealan izbor za inženjere pri projektiranju kompaktnih elektroničkih uređaja.
