FH19 Industrijski relej

U poljima industrijske automatizacije, kontrole snage i dizajna kompaktne opreme, optimizacija prostora i pouzdanost stalne su potrage. Relej serije FH19 stvoren je za rješavanje ovih temeljnih potreba. Kao ultratanki PCB relej sa samo 5 mm debljine, uspješno integrira visoke performanse, dug životni vijek i mogućnost montaže visoke gustoće, što ga čini idealnim izborom za inženjere u scenarijima ograničenog prostora. Ovaj će članak istražiti značajke dizajna, tehničke prednosti i različite primjene FH19, nudeći detaljan odabir i preporuke za primjenu.

Revolucionarni dizajn i strukturne prednosti

Izuzetno kompaktna fizička struktura

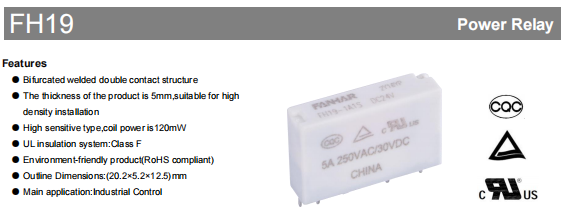

FH19 ima dimenzije 20,2×5,2×12,5 mm. Njegov tanak profil — posebice njegova debljina od 5 mm — omogućuje okomito slaganje ili rasporede visoke gustoće u konfiguraciji jedan do drugoga, što značajno štedi prostor na PCB-u. Kompaktne aplikacije kao što su industrijske upravljačke matične ploče, PLC moduli, komunikacijski uređaji i pametni uređaji idealni su kandidati za ovaj optimalno dizajniran proizvod.

Inovativni postupak dvokontaktnog zavarivanja

Koristi konfiguraciju dvostrukog zavarenog dvostrukog kontakta. Ovaj dizajn koristi dvije paralelne kontaktne točke za distribuciju struje, čime se smanjuje kontaktni otpor i značajno povećava pouzdanost i stabilnost kontakta. Čak i ako je jedna kontaktna točka ugrožena zbog mikrovibracija ili kontaminacije, druga osigurava kontinuitet kruga, značajno povećavajući otpornost na kvarove u teškim industrijskim okruženjima.

Odabir ekološki prihvatljivog i sigurnog materijala

Sukladnost s okolišem: cijela serija u skladu je s RoHS direktivom, ne koristi opasne tvari i zadovoljava globalne trendove zelene proizvodnje.

Kontaktni materijal: Koristi se legura srebra i nikla (AgNi). Time se čuva izvanredna vodljivost srebra, dok ugradnja nikla poboljšava otpornost na eroziju električnog luka i mehaničku robusnost, čime se produljuje električna dugovječnost.

Izolacijski sustav: ima izolacijski sustav UL klase F (155°C), koji osigurava električnu izolaciju i sigurnosnu granicu čak i u okruženjima s visokom temperaturom.

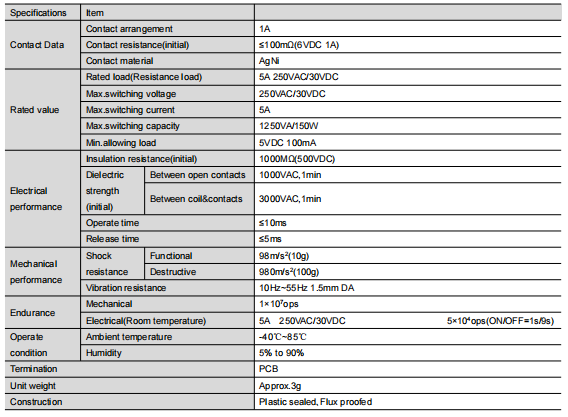

Detaljna analiza ključnih parametara izvedbe

Električne performanse: Stabilno, pouzdano i snažno prebacivanje

Nazivno opterećenje: 5A pri 250VAC / 30VDC

Maks. Preklopni kapacitet: 1250VA / 150W

Kontaktni otpor: ≤100mΩ (početno)

Otpor izolacije: ≥1000 MΩ (500 VDC)

Dielektrična čvrstoća: 3000 VAC tijekom 1 minute (između otvorenih kontakata i između svitka i kontakata)

Vrijeme rada/otpuštanja: ≤10ms / ≤5ms

Mehanička i ekološka izdržljivost: Napravljeno za industrijska okruženja

Mehanički vijek trajanja: Sposoban za do 10 milijuna operacija, idealno za često prebacivanje.

Električni životni vijek: Navedeno opterećenje jamči pouzdan rad (pogledajte "Krivulja izdržljivosti" u podatkovnoj tablici).

Prilagodljivost okolini: Raspon radne temperature od -40°C do 85°C i raspon vlažnosti od 5% do 90%, pogodno za različite klime.

Otpornost na vibracije i udarce: Izvrsna otpornost na vibracije (10-55Hz) i udarce (980m/s²), idealna za opremu s mehaničkim vibracijama poput alatnih strojeva i vozila.

Vodič za konfiguraciju i odabir fleksibilne zavojnice

FH19 ima dvije vrste snage zavojnice. Također ima osam zajedničkih napona. To dizajnerima daje značajnu svestranost.

Važna napomena: podatkovna tablica detaljno navodi karakteristike "Radni napon" i "Napon otpuštanja". Dizajn, materijali i proces proizvodnje FH19 pridržavaju se rigoroznih sigurnosnih standarda, kao što je naznačeno u certifikatima. Korisnici ga mogu sigurno ugraditi u aplikacije koje zahtijevaju izvoznu usklađenost ili iznimnu pouzdanost.

Odabir paketa: odgovara vašem okruženju aplikacije

FH19 nudi dvije ključne opcije paketa za rješavanje različitih ekoloških izazova:

Tip otporan na protok:

Svojstvo: Otporan na slabo korozivne ostatke od lemljenja.

Preporučeno za: Održavanje higijenskih unutarnjih postavki, uključujući uređaje podatkovnog centra, komunikacijske uređaje i laboratorijske instrumente.

Plastično zatvorena vrsta:

Značajka: Potpuno zabrtvljena struktura učinkovito sprječava ulazak prašine, vlage i korozivnih plinova (npr. H₂S, SO₂) u relej.

Preporučeno za: industrijske lokacije, vanjsku opremu, okruženja s kemijskim plinovima, kao što su tvorničke radionice, upravljački ormari, sustavi prometne signalizacije i poljoprivredni strojevi.

Odabir neprikladnog paketa može rezultirati unutarnjom korozijom, kontaktnom oksidacijom i preranim kvarom.

Tipični scenariji primjene

Iskorištavajući sveobuhvatne prednosti, FH19 ističe se u sljedećim poljima:

Industrijska automatizacija: PLC I/O moduli, sučelje senzora, kontrola malih motora.

Upravljanje energijom: pametna brojila, upravljački krugovi fotonaponskih pretvarača i upravljački moduli punionice.

Automatizacija zgrada: Inteligentna kontrola rasvjete, kontrola HVAC sustava, sigurnosni sustavi.

Komunikacijska oprema: Usmjeravanje signala u mrežnim sklopkama, usmjerivačima i uređajima baznih stanica.

Kućanski uređaji i potrošačka elektronika: Upravljačke ploče za vrhunske uređaje, pametna kućna čvorišta.

Sigurnosni certifikati i osiguranje kvalitete

FH19 je stekao brojne prestižne svjetske i domaće certifikate koji služe kao najveća potvrda njegove kvalitete i sigurnosti.

UL / C-UL (SAD/Kanada): Datoteka br. E475405

TÜV (Njemačka): Datoteka br. R 50565678

CQC (Kina): Certifikat br. CQC22002370207

Certifikati pokazuju da su dizajn, materijali i proizvodni proces FH19 u skladu sa rigoroznim sigurnosnim standardima. Korisnici ga mogu sigurno uključiti u aplikacije koje zahtijevaju izvoznu usklađenost ili izuzetnu pouzdanost.

Odabir i uporaba Sažetak ključnih točaka

Odredite opterećenje: Odredite vrstu opterećenja (otporničko, induktivno, lampa), struju i napon kako biste bili sigurni da su unutar nazivnog raspona FH19.

Odaberite zavojnicu: Odaberite varijantu standardne ili velike snage i odgovarajuću specifikaciju napona prema naponu napajanja i zahtjevima za napajanjem vašeg sustava.

Odredite paket: Izbor između otpornog na fluks ili plastično zatvorenog treba napraviti na temelju okruženja primjene. Ovo je bitno za osiguranje dugoročne pouzdanosti.

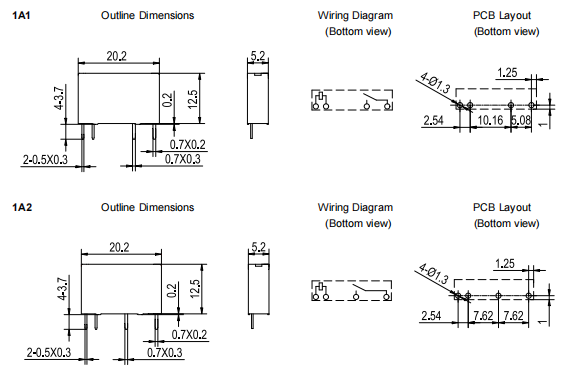

Potvrdite pinout: Pogledajte dijagram otiska PCB-a (1A1 ili 1A2) kako biste osigurali kompatibilnost s vašim rasporedom tiskanih ploča.

Projektirajte pogonski krug: osigurajte stabilnu i dovoljnu pogonsku struju za svitak releja. Razmotrite korištenje flyback diode za zaštitu pogonskog uređaja.

Zaključak

FH19 je projektirano rješenje koje je dizajnirano za rješavanje izazova koje postavlja moderan elektronički dizajn visoke gustoće i visoke pouzdanosti.

Integrira kompaktnu veličinu, pouzdanost s dvostrukim kontaktom, prilagodljivost okolišu i opsežne certifikate, pružajući inženjerima čvrstu i pouzdanu temeljnu podršku za komponente za inovacije u industrijskoj kontroli, upravljanju energijom i pametnim uređajima.

Prilikom odabira releja, idite dalje od jednostavnih usporedbi parametara. U smislu pouzdanosti sustava, troškova životnog ciklusa i ekološke prikladnosti, FH19 je nedvojbeno preferirana opcija i vrijedan detaljne procjene.
