Što je PCB relej? Kako radi PCB relej?

Uvod u PCB releje

Definicija PCB releja

PCB relej ili relej tiskane ploče odnosi se na uređaj koji je montiran na PCB. To je prekidač s električnim upravljanjem koji se koristi za upravljanje strujnim krugom velike snage uz pomoć signala male snage. PCB releji se koriste u brojnim elektroničkim sustavima i uređajima na temelju njihove minimalne veličine, pouzdanosti i jednostavnosti upotrebe.

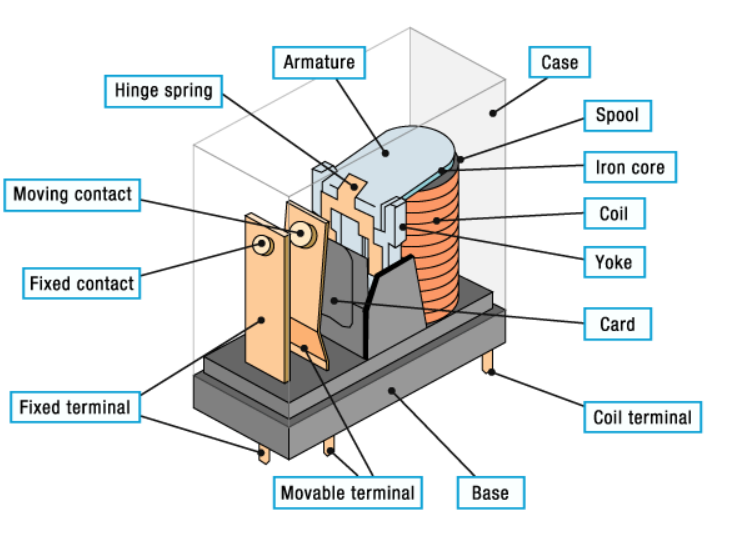

Komponente PCB releja

Primarne komponente PCB releja uključuju:

Zavojnica: Zavojnica stvara magnetsko polje kada kroz nju prolazi električna struja.

Armatura: Armatura: To je pokretna komponenta koju privlači magnetsko polje koje stvara zavojnica.

Kontakti: Kontakti su točke gdje se električna veza uspostavlja ili prekida.

Opruga: Opruga vraća armaturu u prvobitni položaj nakon što je zavojnica bez napona.

Kako rade PCB releji

Elektromagnetski princip

PCB releji rade na principima elektromagnetizma. Fenomen magnetskog polja koje se stvara kada struja prolazi kroz zavojnicu dobro je dokumentiran. Ovo djelovanje privlači armaturu, koja se zauzvrat pomiče kako bi spojila ili odspojila krug na kontaktima.

Rad kruga

Magnetska sila iz zavojnice povlači armaturu prema dolje dok se relej napaja, zatvarajući kontakte i dopuštajući struji da teče u pridruženom krugu. Opruga otvara kontakte i prekida protok struje dok se zavojnica isključuje vraćanjem armature u prvobitni položaj.

Logika prebacivanja

PCB releji se također mogu konstruirati tako da imaju različite sklopne konfiguracije, uključujući normalno otvoren (NO) i normalno zatvoren (NC). U slučaju normalno otvorene konfiguracije, kontakti ostaju otvoreni nakon isključivanja iz struje i zatvaraju se nakon stavljanja pod napon. U normalno zatvorenoj konfiguraciji, kontakti su zatvoreni u slučaju bez napona i otvoreni u slučaju napona.

Vrste PCB releja

Temeljeno na principu rada

Elektromehanički releji

Elektromehanički releji najčešći su tip PCB releja. Sastoje se od kontakata, armature i zavojnice. Releji ovog tipa poznati su po svojoj pouzdanosti i sposobnosti upravljanja visokim naponima i strujama.

Solid-State releji

Solid-state releji (SSR) nemaju pokretne dijelove i oslanjaju se na poluvodiče za kontrolu protoka struje. Nude veće brzine prebacivanja, dulji životni vijek i veću pouzdanost u usporedbi s elektromehaničkim relejima.

Jezički releji

Reed releji sastoje se od para feromagnetskih kontakata (reed prekidača) u staklenoj cijevi.  Pokreće ih vanjsko magnetsko polje i poznati su po svojim brzim brzinama prebacivanja i povećanom otporu izolacije.

Hibridni releji

Hibridni releji kombiniraju značajke elektromehaničkih i poluprovodničkih releja. Imaju prednosti velikog kapaciteta rukovanja strujom i velike brzine prebacivanja.

Na temelju motki i bacanja

SPDT

SPDT relej ima jedan pol s dva položaja bacanja. Može spojiti jedan terminal na bilo koji od dva vodljiva položaja. Jedan set kontakata ostaje zatvoren dok drugi ostaje otvoren u dva stanja SPDT releja, i obrnuto.  SPDT releji idealni su za situacije u kojima morate imati mogućnost prebacivanja između dva različita kruga.

SPST

SPST relej je jednopolni, jednostruki relej. Stup ima jedan položaj za bacanje i može regulirati samo jedan krug. Releji ove vrste često se koriste za uključivanje i isključivanje svjetla i naprava.

DPST

DPST relej je dvopolni, jednostruki relej. Sastoji se od dva neovisna jednostruka kruga, od kojih svaki ima fiksni kontakt i pomični kontakt.  To čini relej korisnim za aplikacije koje trebaju sinkroniziranu kontrolu više strujnih krugova budući da mu omogućuje upravljanje dvama neovisnim krugovima odjednom.

DPDT

DPDT relej je dvopolni, dvostruki relej. Ima dva bacanja i dva pola, tako da se svaki pol može povezati s dva različita bacanja.  To releju omogućuje upravljanje s više od jednog strujnog kruga i obavljanje kompliciranijih zadataka prebacivanja, poput prebacivanja između različitih rasporeda krugova.  DPDT releji se koriste u mnogo različitih električnih sustava, posebno kada se dva strujna kruga moraju uključiti u isto vrijeme.

Prednosti PCB releja

Visoka pouzdanost

PCB releji namijenjeni su za stabilan rad tijekom značajnog vremenskog razdoblja. Konstruirani su da funkcioniraju u različitim uvjetima okoline i koriste se u važnim primjenama gdje je pouzdanost ključni faktor.

Kompaktna veličina

PCB releji također dolaze u smanjenim verzijama, što ih čini prikladnim za primjene u elektroničkim sustavima ograničenim prostorom. Mogu uštedjeti prostor na ploči zbog svoje minimalne površine.

Precizna kontrola

PCB releji mogu kontrolirati električne krugove s točnošću. Mogu se aktivirati korištenjem niskih upravljačkih signala i preklopiti velika opterećenja s točnošću.

Dug vijek trajanja

Dobro dizajnirani i korišteni PCB releji mogu imati dug životni vijek. Oni mogu izdržati mnoge cikluse prebacivanja uz minimalan gubitak operativne učinkovitosti.

Primjena PCB releja

Automobilska elektronika

PCB releji se koriste u širokom rasponu aplikacija u automobilskoj industriji za kontrolu različitih sustava kao što su prednja svjetla, brisači vjetrobranskog stakla i pumpe za gorivo. Oni nude sigurno prebacivanje i zaštitu ovih ključnih komponenti.

Industrijska automatizacija

PCB releji se koriste u industrijskim aplikacijama za upravljanje motorima, solenoidima i raznim aktuatorima.  Oni su ključni za sustav automatizacije jer omogućuju preciznu kontrolu i sinkronizaciju procesa.

PCB releji se koriste u nekoliko potrošačkih elektroničkih uređaja, uključujući klima uređaje, perilice rublja i hladnjake.  Oni reguliraju i dodjeljuju snagu različitim operacijama unutar ovih uređaja.

Telekomunikacije

U telekomunikacijskoj industriji, PCB releji se koriste za prebacivanje i usmjeravanje signala u opremi mreže. Omogućuju sigurne veze kao i učinkovitu isporuku signala.

Kućanski aparati

PCB releji se koriste u većini kućanskih aparata poput mikrovalnih pećnica, pećnica i aparata za kavu. Omogućuju kontrolu funkcionalnih komponenti, kao što su grijaći elementi i mjerači vremena.

Vodič za odabir PCB releja

Električne specifikacije

Pri odabiru PCB releja potrebno je uzeti u obzir električne specifikacije poput radnog napona, nazivne struje i kapaciteta napajanja. Oni moraju odgovarati zahtjevima aplikacije kako bi se omogućili optimalni radni uvjeti.

Mehaničke specifikacije

Mehanički parametri uključujući kontaktni otpor, izolacijski otpor i brzinu prebacivanja moraju se procijeniti u odnosu na specifične zahtjeve primjene.

Zabrinutost za okoliš

Uvjeti rada moraju se uzeti u obzir. Temperatura, vlažnost i razina vibracija mogu utjecati na pouzdanost i vijek trajanja releja. Ključno je koristiti ispravan relej za radne uvjete okolnog okruženja.

Zahtjevi za prijavu

Specifični zahtjevi aplikacije, uključujući prirodu opterećenja koje se kontrolira i učestalost prebacivanja, diktirati će proces odabira. Razni tipovi releja mogu biti prikladniji za specifične primjene.

Cijena i pouzdanost

Bitno je uspostaviti ravnotežu između cijene i pouzdanosti. Iako će releji visoke pouzdanosti koštati više, oni mogu dugoročno uštedjeti novac smanjujući troškove održavanja i zamjene.

Zaključak

Zaključno, PCB releji su bitni za upravljanje strujnim krugovima koji koriste signale male snage. Ima ih različitih vrsta i pružaju prednosti kao što su pouzdanost i minimalna veličina, pa se stoga koriste u automobilskoj, industrijskoj, potrošačkoj elektronici i telekomunikacijskim aplikacijama. Poznavanje njihovih principa i vrsta pomaže u odabiru ispravnog releja za određene primjene.
