FH28 Releji: automobilska elektronika i rješenja automatizacije visokih performansi

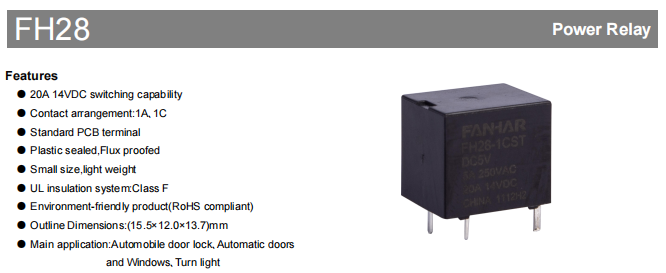

Relej FH28 je visokoučinkoviti relej montiran na tiskanu pločicu proizveden od Zhejiang Fanhar Electronics Co., Ltd., namijenjen za automobilsku elektroniku i automatizirane upravljačke sustave.  Ovaj relej ima plastično zabrtvljenu konstrukciju, ima sklopni kapacitet od 20 A pri 14 VDC, ima kompaktne dimenzije od 15,5 x 12,0 x 13,7 mm, teži približno 6 grama i pridržava se RoHS ekoloških propisa.

Izvrsne električne performanse

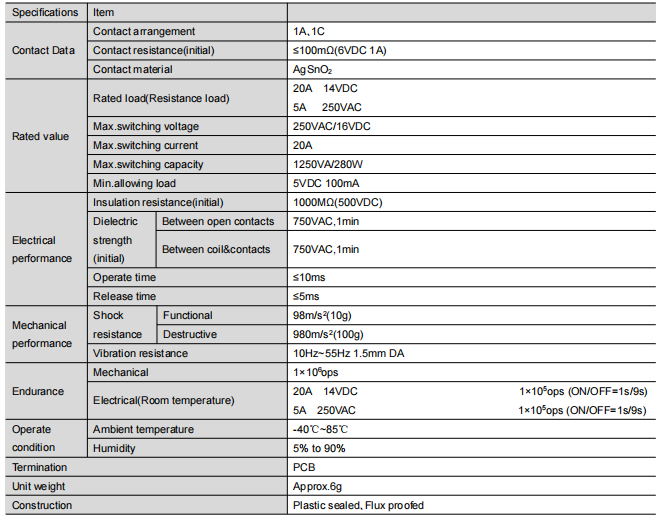

Karakteristike kontakta

Koriste se kontaktni materijali od posebne legure, a početni kontaktni otpor je strogo kontroliran unutar 100 mΩ (uvjeti ispitivanja 6VDC 1A).

Nizak otpor kontakta osigurava da je gubitak prijenosa signala minimiziran, posebno pogodan za sustave precizne kontrole.

Kontaktna površina posebno je obrađena kako bi učinkovito spriječila stvaranje luka i produžila vijek trajanja.

Nosivost

Dvostruki dizajn: 20A/14V DC i 5A/250V AC.

Maksimalni sklopni kapacitet do 1250VA/280W za ispunjavanje većine zahtjeva automobilske elektronike.

Minimalno dopušteno opterećenje od samo 5VDC/100mA, prilagođavanje scenarijima prespajanja malog signala.

Izolacijske karakteristike

Početni otpor izolacije do 1000 MΩ (500 VDC ispitni napon)

Međukontaktni napon podnosi 750VAC 1 minutu bez kvara

Izolacijska klasa UL klase F za osiguranje sigurnosti i pouzdanosti u okruženjima visoke temperature.

Brzina odziva

Brzo vrijeme odziva od ≤ 10 ms za vrijeme usisavanja i ≤ 5 ms za vrijeme otpuštanja.

Posebno prikladan za moderne automobilske elektroničke sustave koji zahtijevaju visokofrekventno prebacivanje.

Optimiziran dizajn elektromagnetskog sustava osigurava dosljedan rad

Čvrsta i pouzdana mehanička struktura

Mehanički dizajn proizvoda odražava inženjersku mudrost:

Kompaktno pakiranje s dimenzijama od 15,5 x 12,0 x 13,7 mm i kontrolom težine od 6 g, prikladno za aplikacije s ograničenim prostorom

Izvrsna otpornost na vibracije, izdržava udarce od 980 m/s² (10 g), prilagođava se okruženjima s vibracijama kao što su automobili

Stabilne performanse u okruženjima s vibracijama, pouzdan rad u frekvencijskom rasponu od 10Hz~55Hz s amplitudom od 1,5 mm.

Proces plastičnog brtvljenja učinkovito sprječava prodiranje fluksa i povećava dugoročnu pouzdanost proizvoda.

Širok raspon scenarija primjene

FH28 releji pokazuju svoju vrijednost u mnogim poljima:

Automobilski elektronički sustavi, idealni za kontrolu brave na vratima, sustav pokazivača smjera, električni podizači prozora.

U području industrijske automatizacije, prikladan je za automatsku kontrolu vrata, sigurnosni uređaj za zaključavanje i druge ključne pozicije.

U području kućanskih aparata pruža pouzdano prebacivanje za upravljanje pametnim domom i sustave automatskih zavjesa.

U području instrumentacije igra važnu ulogu kao ključna komponenta modula za prebacivanje signala.

Upute za profesionalni odabir

Točke odabira za različite scenarije primjene:

Konfiguracija kontakata: 1A (normalno otvoren) prikladan je za jednostavne sklopne sklopove, a 1C (pretvorba) prikladan je za scenarije koji zahtijevaju sklopne funkcije.

Prilagodljivost okolišu: otporan na fluks za čista okruženja, plastično zabrtvljen za korozivne plinove.

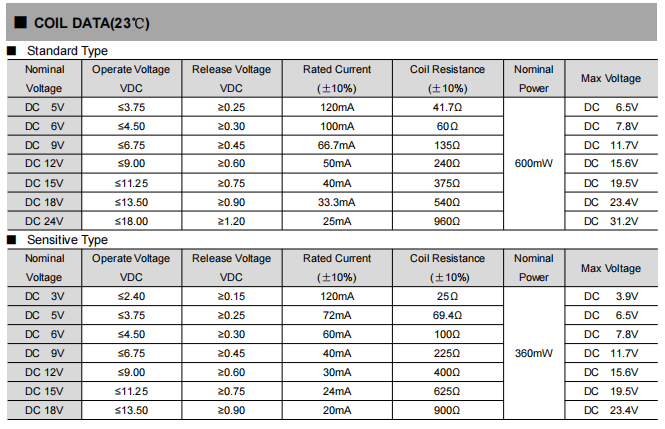

Prijedlozi za usklađivanje napona: standardna zavojnica prikladna je za uobičajeni napon, osjetljiva zavojnica (L tip) prikladnija je za primjenu niskog napona.

Mjere opreza pri ugradnji: Okolina s visokim vibracijama zahtijevaju posebnu pozornost na metode pričvršćivanja kako bi se osigurale pouzdane veze.

Rigorozna provjera pouzdanosti

Proizvod je podvrgnut rigoroznom testiranju i provjeri:

Test trajanja opterećenja: 100 000 operacija pod DC14V/20A, preko 1 milijun operacija pod AC250V/5A.

Test prilagodljivosti okolišu: temperaturni ciklus od -40 ℃ ~ 85 ℃, 90% RH, vruće i vlažno okruženje, dugoročna provjera

Test mehaničke pouzdanosti: vibracije od 55 Hz, udar od 10 g i drugi teški uvjeti.

Test izdržljivosti materijala: kontaktni materijal i dalje održava dobre karakteristike kontakta nakon dugotrajne uporabe.

Prijedlozi za praktičnu primjenu

Mjere opreza u inženjerskim primjenama:

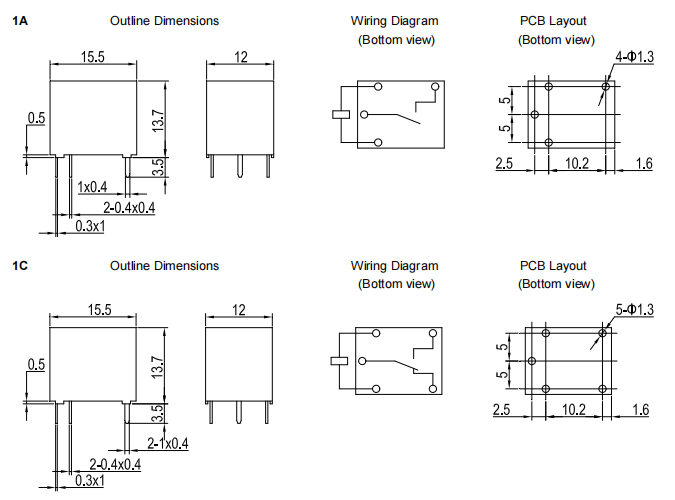

Strogo slijedite crteže s dimenzijama prilikom projektiranja PCB-a, obraćajući posebnu pozornost na razmak pinova od 10,2 mm.

Raspored treba napraviti s dovoljnim električnim razmakom, uzimajući u obzir potrebu za odvođenjem topline kako bi se izbjeglo lokalno pregrijavanje.

Izbjegavajte prekoračenje maksimalnih nominalnih parametara, izbjegavajući mehaničke udare i padove.

Redovito održavanje radi provjere stanja kontakta i održavanja radnog okruženja čistim.

FH28 releji postaju važan izbor za automobilsku elektroniku i industrijske kontrole zbog svojih profesionalnih parametara performansi i performansi pouzdane kvalitete. Kroz stalne inovacije, Zhejiang Fanhar Electronics tržištu nudi pouzdana rješenja za releje.
