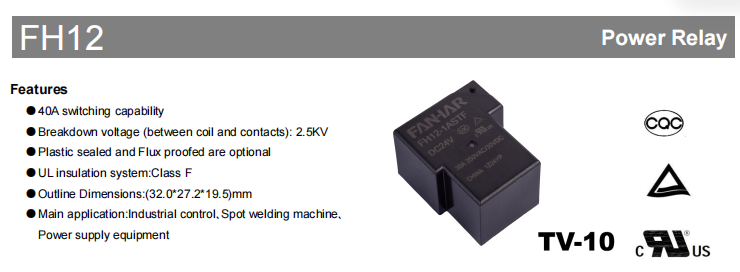

The Relej snage FH12 dizajniran je za prespajanje velike struje u industrijskoj kontroli, strojevima za točkasto zavarivanje i opremi za napajanje. S maksimalnom sklopnom strujom od 40A , dielektrična čvrstoća od 2500VAC između svitka i kontakata , i a Izolacijski sustav klase F UL , FH12 pruža pouzdane električne performanse za zahtjevne industrijske primjene. Dostupno u oba plastično zatvoreno i otporan na protok konstrukcije, može se odabrati prema različitim radnim okruženjima.
1. Ključne značajke FH12 Relej snage
Mogućnost prebacivanja od 40A
FH12 podržava maksimalnu sklopnu struju od 40A s maksimalnim sklopnim kapacitetom od 7500VA , što ga čini prikladnim za aplikacije koje zahtijevaju pouzdano preklapanje velike struje.
Pouzdana električna izolacija
Relej osigurava izolacijski otpor od 1000 MΩ (500 VDC) i a dielectric strength of 2500VAC između svitka i kontakata , pomažući u održavanju sigurne električne izolacije tijekom rada.
Višestruke konfiguracije kontakata
FH12 je dostupan u tri rasporeda kontakata: 1A (normalno otvoren), 1B (normalno zatvoren) i 1C (preklopni).
omogućujući korisnicima odabir odgovarajuće konfiguracije za različite dizajne strujnih krugova.
Plastično zatvorena konstrukcija ili konstrukcija otporna na strujanje
Dostupne su dvije mogućnosti konstrukcije: otporna na fluks i plastično zabrtvljena.
Prema podatkovnoj tablici, verzija otporna na fluks preporučuje se za čiste okoline, dok je inačica s plastičnom brtvom prikladna za okoline koje sadrže prašinu ili korozivne plinove kao što su H₂S, SO₂ i NO₂.
Izolacijski sustav klase F
FH12 je u skladu s Izolacijski sustav UL klase F , zadovoljavajući međunarodne zahtjeve izolacije za industrijsku električnu opremu.

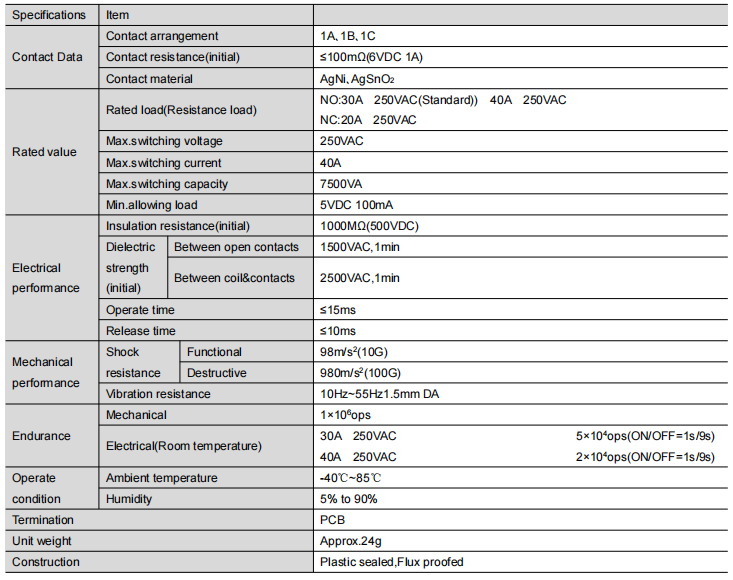

2. Tehničke specifikacije
3. Izvedba
FH12 je dizajniran za pružanje dosljednih električnih i mehaničkih performansi u određenim radnim uvjetima.
Električna izvedba
- Otpor izolacije: 1000 MΩ (500 VDC)
- Dielektrična čvrstoća između otvorenih kontakata: 1500VAC za 1 minutu
- Dielektrična čvrstoća između svitka i kontakata: 2500VAC 1 minutu
Brzina rada
- Vrijeme rada: ≤15 ms
- Vrijeme izlaska: ≤10 ms
Mehanička izvedba
- Funkcionalna otpornost na udarce: 98 m/s² (10G)
- Otpornost na destruktivni udar: 980 m/s² (100G)
- Otpornost na vibracije: 10Hz–55Hz, dvostruka amplituda od 1,5 mm
Životni vijek
- Mehanička izdržljivost: 1 × 10⁶ operacije
- Električna izdržljivost:
- 30A 250VAC: 5 × 10⁴ operacija
- 40A 250VAC: 2 × 10⁴ operacije

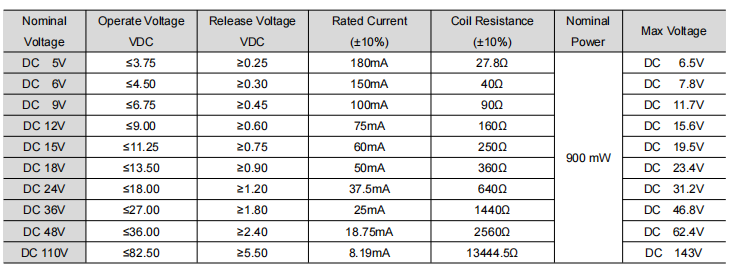

4. Dostupni naponi zavojnice
FH12 podržava više opcija napona istosmjernog svitka, uključujući:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V i 110V DC , omogućujući releju da odgovara različitim zahtjevima napona sustava.
5. Tipične primjene
Prema tablici proizvoda, FH12 je prvenstveno dizajniran za:
Prikladno za industrijsku upravljačku opremu koja zahtijeva pouzdano prebacivanje jakog strujnog opterećenja.
Strojevi za točkasto zavarivanje
Dizajniran za opremu za točkasto zavarivanje gdje je potrebna stabilna izvedba prebacivanja releja.
Oprema za napajanje
Primjenjivo na opremu za napajanje koja zahtijeva pouzdanu izvedbu prebacivanja unutar navedenih električnih vrijednosti.

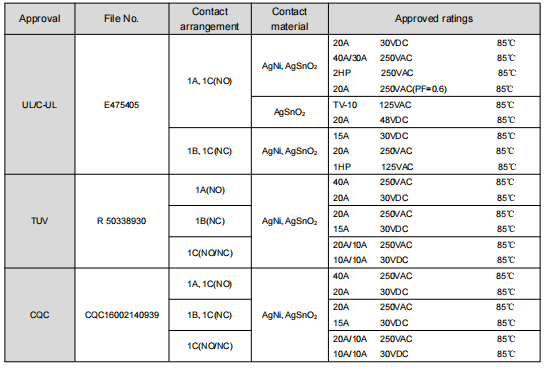

6 . Certifikati o sigurnosti
FH12 je dobio višestruka sigurnosna odobrenja, uključujući: UL / cUL, TÜV, CQC
Odobrene ocjene razlikuju se ovisno o rasporedu kontakta i kontaktnom materijalu.
7. Često postavljana pitanja (FAQ)
P1: Koja je maksimalna sklopna struja releja snage FH12?
FH12 podržava maksimalnu sklopnu struju od 40A i a maximum switching capacity of 7500VA .
Q2: Koji su kontakti dostupni?
Relej je dostupan u 1A (normalno otvoren), 1B (normalno zatvoren) i 1C (promjena) konfiguracije kontakata.
Q3: Koje opcije napona zavojnice su dostupne?
FH12 podržava DC napone zavojnice od 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V i 110V .
Q4: Koji su materijali za kontakt dostupni?
Relej nudi AgNi i AgSnO₂ kontaktni materijali. Prema podatkovnoj tablici, AgSnO₂ kontakti se preporučuju za aplikacije s visokom udarnom strujom.
Q5: Koju radnu temperaturu podržava FH12?
Navedena radna temperatura okoline je -40°C do 85°C , s rasponom radne vlažnosti od 5% do 90% .
P6: Koje certifikate ima FH12?
FH12 je dobio UL/cUL, TÜV i CQC sigurnosni certifikati, s odobrenim ocjenama ovisno o konfiguraciji proizvoda.
8. Zaključak
The Relej snage FH12 40A kombinira veliki sklopni kapacitet, pouzdanu električnu izolaciju, više konfiguracija kontakata i fleksibilne mogućnosti konstrukcije u kompaktnom dizajnu. Podržavajući napone istosmjernog svitka od 5V do 110V i ovjerena od strane UL/cUL, TÜV i CQC , dizajniran je za industrijsku kontrolu, strojeve za točkasto zavarivanje i opremu za napajanje unutar specificiranih radnih uvjeta.
Za dodatne tehničke informacije, pojedinosti o naručivanju ili podršku pri odabiru proizvoda obratite se Fanhar elektronika za najnoviju dokumentaciju o proizvodu FH12 i pomoć pri primjeni.
