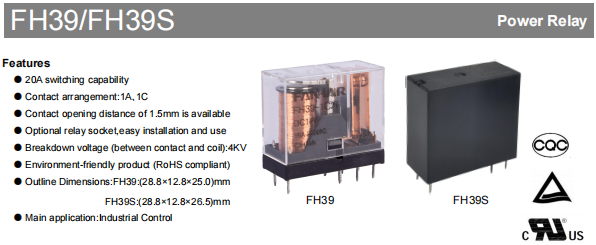

FH39 Industrijski relej

Releji serije FH39 i FH39S su industrijski releji visokih performansi posebno dizajnirani za industrijske upravljačke aplikacije. S maksimalnim sklopnim kapacitetom od 20 A i dostupnim s kontaktima od 1 A i 1 C, zadovoljavaju zahtjeve za različitim potrebama upravljanja krugovima. U skladu s RoHS standardima, ovi ekološki prihvatljivi proizvodi prikladni su za zahtjevna industrijska okruženja.

U modernim industrijskim sustavima upravljanja, pouzdanost releja izravno utječe na radnu stabilnost cijele opreme. Releji serije FH39 i FH39S napravljeni su za ovu svrhu—s osnovnom prednošću od do 20A sklopnog kapaciteta, u kombinaciji s fleksibilnim kontaktnim konfiguracijama i robusnim električnim dizajnom, mogu pouzdano nositi s različitim scenarijima složene industrijske primjene.

Visoki sklopni kapacitet za zahtjevna opterećenja

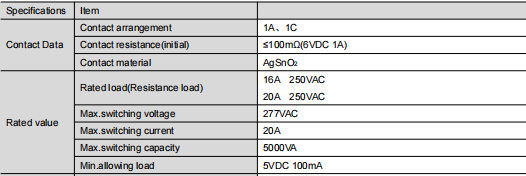

Kao industrijski releji, serija FH39 ističe se električnim parametrima. Podržavaju dvije specifikacije nazivnog opterećenja: 16A i 20A pri 250VAC, s maksimalnim sklopnim naponom od 277VAC i maksimalnim sklopnim kapacitetom od 5000VA. To znači da mogu pouzdano upravljati kontrolom motora, upravljanjem napajanjem, HVAC sustavima i više.

Kontaktni materijal koristi AgSnO₂ (srebrni kositreni oksid), koji osigurava dobru vodljivost, istovremeno pružajući otpornost na zavarivanje i eroziju električnim lukom. Ovo značajno produljuje životni vijek proizvoda u čestim promjenama. Kako bi zadovoljila različite sigurnosne standarde, serija FH39 također nudi opciju s razmakom između kontakata od 1,5 mm, čime se dodatno poboljšava električna izolacija u stanju otvorenog kontakta. Što se tiče rasporeda kontakata, dostupne su konfiguracije 1A (SPST-NO) i 1C (SPDT), što omogućuje fleksibilnu prilagodbu različitim zahtjevima upravljačke logike.

Visoki podnosivi napon i višerazinska zaštita za sigurnost sustava

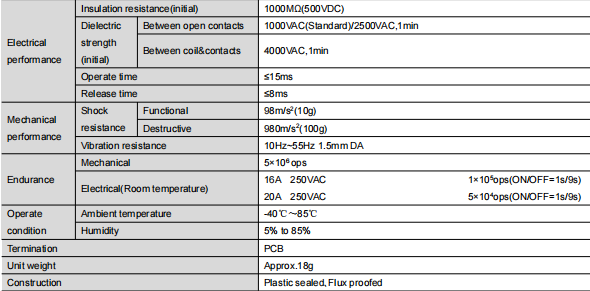

U visokonaponskim industrijskim okruženjima, izolacijska izvedba između zavojnice i kontakata je kritična. Serija FH39 ima robusnu izvedbu u ovom području: dielektrična čvrstoća između zavojnice i kontakata je do 4000VAC, dok otporni napon između otvorenih kontakata zadovoljava standard od 1000VAC, uz opcionalnu verziju s visokom otpornošću od 2500VAC. Nadalje, početni izolacijski otpor veći je od 1000 MΩ (testiran na 500 VDC), učinkovito sprječava rizike od curenja struje i osigurava cjelokupnu sigurnost sustava.

Dizajn kućišta proizvoda također uzima u obzir složenost okruženja stvarne uporabe. Za čisto unutarnje okruženje može se odabrati tip otporan na fluks. Ako će se oprema koristiti na industrijskim mjestima koja sadrže korozivne plinove kao što su H₂S, SO₂, NO₂ ili značajnu prašinu, preporučuje se plastično zabrtvljena vrsta za bolju otpornost na vlagu, prašinu i kontaminaciju.

Više opcija napona zavojnice za fleksibilnu prilagodbu

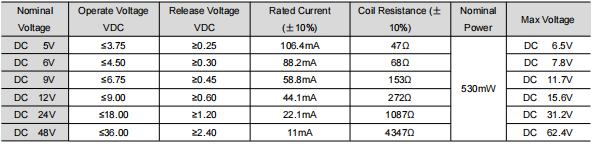

Serija FH39 nudi različite specifikacije napona zavojnice od 5V do 48V DC, sve s jedinstvenom nominalnom snagom od 530mW. Bilo da se radi o niskonaponskom elektroničkom upravljačkom modulu ili industrijskom standardnom sustavu upravljanja od 24 V ili 48 V, dostupan je odgovarajući model. Naponi rada i otpuštanja za svaki stupanj napona razumno su dizajnirani da osiguraju pouzdano uključivanje i ispuštanje čak i tijekom fluktuacija napona. Vrijeme rada je ≤15ms, a vrijeme otpuštanja je ≤8ms, ispunjavajući zahtjeve brzine odziva većine industrijskih kontrolnih aplikacija.

Kompaktna struktura za jednostavnu instalaciju

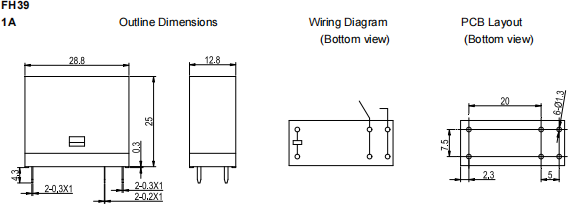

U opremi s ograničenim prostorom za ugradnju, fizičke dimenzije komponenti često postaju ključni faktor odabira. FH39 ima vanjske dimenzije od 28,8 x 12,8 x 25,0 mm, dok je FH39S nešto viši s 28,8 x 12,8 x 26,5 mm. Oba imaju PCB terminale pogodne za automatizirano umetanje i proizvodnju. Njihov kompaktni dizajn omogućuje jednostavnu ugradnju na prostorno ograničene upravljačke ploče ili unutar razvodnih kutija, ostavljajući više prostora za cjelokupni raspored.

Vrijedno je spomenuti da je za ovu seriju dostupna dodatna namjenska relejna utičnica. To omogućuje brzo ožičenje i zamjenu bez lemljenja, značajno skraćujući vrijeme puštanja opreme u rad i održavanja, smanjujući troškove održavanja na licu mjesta i povećavajući fleksibilnost korištenja.

Trajnost i prilagodljivost okolišu

Uz mehaničku izdržljivost od preko 5 milijuna operacija i izvrsnu električnu izdržljivost pod nazivnim opterećenjima, serija FH39 je prikladna za zadatke upravljanja koji uključuju česte radnje. Raspon radne temperature je od -40°C do 85°C, pokrivajući veliku većinu unutarnjih i vanjskih industrijskih okruženja. Njegova prilagodljivost razinama vlažnosti od 5% do 85% osigurava stabilan i pouzdan rad čak iu vlažnim uvjetima.

Što se tiče otpornosti na mehanička opterećenja, serija FH39 može izdržati funkcionalne udare od 98 m/s² i destruktivne udare od 980 m/s². Održava stabilne performanse u uvjetima vibracija (10 Hz do 55 Hz, dvostruka amplituda od 1,5 mm), pokazujući svoju strukturnu pouzdanost tijekom transporta i rada.

Preporuke za odabir i korištenje

Kako biste u potpunosti iskoristili performanse releja serije FH39, potrebno je obratiti pozornost na nekoliko točaka tijekom instalacije i upotrebe: Prvo, izbjegavajte ispuštanje ili izlaganje releja jakim udarcima kako biste spriječili utjecaj na unutarnju strukturnu preciznost. Drugo, odaberite odgovarajuću vrstu kućišta na temelju stvarnog okruženja; za jako onečišćena mjesta bitna je plastična zabrtvljena vrsta. Na kraju, kada dizajnirate izgled PCB-a, pogledajte zahtjeve tolerancije u specifikaciji: za vanjske dimenzije ≤1 mm, tolerancija bi trebala biti ±0,2 mm; za dimenzije između 1 mm i 5 mm, tolerancija je ±0,3 mm; za dimenzije ≥5 mm, tolerancija je ±0,5 mm. Preporuča se kontrolirati toleranciju za sam izgled PCB-a unutar ±0,1 mm.

Sažetak

Sa svojim kapacitetom nosivosti od 20 A, visokim izolacijskim naponom od 4000 VAC, širokim rasponom izbora zavojnica i kompaktnim konstrukcijskim dizajnom, releji FH39 i FH39S ističu se kao pouzdani proizvodi u polju industrijske kontrole, nudeći i performanse i fleksibilnost. Bilo da se koriste u opremi za automatizaciju, energetskim sustavima ili kontrolnim modulima kućanskih uređaja, oni pružaju stabilno i sigurno prebacivanje. Ako tražite isplativ industrijski relej za svoj sljedeći projekt, seriju FH39 svakako vrijedi razmotriti.
