Potpuni vodič za trofazne upravljačke releje: principi, primjene i inteligentna evolucija

U modernim industrijskim i komercijalnim energetskim sustavima, trofazna izmjenična struja glavna je pokretačka snaga koja napaja svijet. Od tvorničkih motora i kompresora do središnjeg klima uređaja u velikim zgradama, njihov stabilan rad oslanja se na zaštitu ključne komponente—trofaznog upravljačkog releja. Ovaj članak pružit će sveobuhvatnu analizu ovog uređaja, pokrivajući sve od njegove osnovne definicije do njegovih inteligentnih aplikacija. Objasnit će zašto se smatra 'inteligentnim čuvarom' industrijskih energetskih sustava.

Osnovna definicija: Više od običnog prekidača—inteligentno sučelje

Trofazni upravljački relej, također poznat kao "kontaktor" kada se radi o pogonu opterećenja velike snage, je električni sklopni uređaj koji je posebno dizajniran za uključivanje, prekidanje i upravljanje trofaznim AC trošilima. Njegova temeljna vrijednost leži u njegovoj sposobnosti sigurnog upravljanja prebacivanjem trofaznog glavnog strujnog kruga mnogo veće snage (npr. 380 V AC ili više) pomoću kruga upravljačkog signala male snage (npr. 24 V DC ili 110 V AC). Ovaj dizajn postiže "kontrolu velikih s malima i jakih sa slabima", fundamentalno izolirajući operatere od opasnog visokonaponskog glavnog kruga.

Ključna razlika od standardnog releja leži u njegovoj nosivosti struje i namjeni dizajna. Standardni releji obično se koriste u upravljačkim krugovima ili za mala jednofazna opterećenja, dok su kontakti, sustavi za suzbijanje luka i mehanička struktura trofaznog upravljačkog releja ojačani za trofazna uravnotežena opterećenja, visoke udarne struje tijekom pokretanja/zaustavljanja i čest rad. To je u biti kritično izvršno sučelje između automatiziranih sustava i glavnog elektroenergetskog sustava, pružajući standardiziranu, pouzdanu točku povezivanja za integraciju s PLC-ovima (programabilni logički kontroleri), DCS (distribuirani sustavi upravljanja), mekim pokretačima ili sustavima upravljanja energijom.

Temeljna vrijednost: višedimenzionalni kamen temeljac za sigurnost, zaštitu imovine i kontinuitet

Potreba za uvođenjem trofaznih kontrolnih releja proizlazi iz strogih zahtjeva industrijskog okruženja za sigurnošću, pouzdanošću i učinkovitošću.

Osnovna sigurnosna barijera : Osigurava vitalnu sigurnosnu barijeru za operativno osoblje i osoblje za održavanje. Inženjeri mogu daljinski upravljati visokonaponskom opremom velike snage u krugu tvornice s udaljenosti nekoliko desetaka metara, unutar sigurnosti niskonaponske kontrolne sobe, putem tipkala ili HMI-ja (Human-Machine Interface), uvelike smanjujući rizike povezane s izravnim radom visokonaponskih sklopnih uređaja.

Zaštita kritične imovine : Motori i druga rotirajuća oprema ključna su industrijska imovina. Njihovi najfatalniji "ubojice" često su gubitak faze, neravnoteža, preopterećenje i podnapon. Kontrolni releji rade u tandemu s neovisnim termalno-magnetskim zaštitnim jedinicama ili elektroničkim relejima od preopterećenja kako bi formirali dvoslojnu shemu zaštite. Na primjer, stanje gubitka faze može uzrokovati skok struje u preostale dvije faze motora koji radi. Ovaj val može biti čak 1,73 puta veći od normalnog. To može dovesti do brzog pregrijavanja i izgaranja. Ozbiljna neravnoteža napona stvara struje negativnog slijeda. Ove struje uzrokuju dodatno zagrijavanje i vibracije. Međutim, relej može otkriti i prekinuti krug unutar desetaka milisekundi, čime se sprječava katastrofalna šteta.

Temelj za radni kontinuitet i energetsku učinkovitost : Neplanirani zastoji predstavljaju značajan gubitak u industrijskoj proizvodnji. Kroz preventivnu zaštitu, releji izbjegavaju zastoje u proizvodnji i popravke koji traju danima ili čak tjednima uzrokovane pregorevanjem motora. Oni također osiguravaju da oprema radi pod nazivnim naponom i uravnoteženim uvjetima. Studije pokazuju da dugotrajna neravnoteža napona od 3,5% može povisiti temperaturu motora za 25%, smanjiti učinkovitost i povećati potrošnju energije. Praćenjem i pružanjem alarma, releji potiču korisnike da poboljšaju kvalitetu mreže, izravno smanjujući troškove energije.

Fizički pokretač za automatizaciju i inteligenciju : To je elementarna "jedinica" koja čini osnovu sve suvremene logike automatizacije. Bilo da se radi o implementaciji pokretanja motora zvijezda-trokut, sekvencijalnog pokretanja/zaustavljanja za više uređaja ili reagiranja na signale temperature/vlage iz sustava upravljanja zgradom, konačna izvedba oslanja se na pouzdano otvaranje i zatvaranje trofaznog releja upravljanja.

Evolucija inteligentnog nadzora: od pasivne zaštite do aktivne dijagnostike

Najnoviji trofazni upravljački releji puno su više od običnih sklopnih jedinica. Sada su u mogućnosti pratiti i dijagnosticirati kvalitetu električne energije online kao dio svojih integriranih funkcija. Kontinuirano "osluškuju" i analiziraju "zdravstveno stanje" trofaznog napajanja.

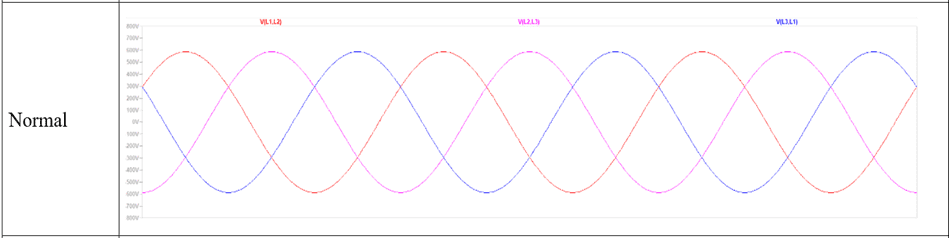

Idealna trofazna strujna mreža

Primarno praćena i zaštićena abnormalna stanja uključuju:

Gubitak faze: Uzrokovano pregorjevanjem osigurača, zavarivanjem/kvarom kontaktora kontaktora, slomljenim žicama ili labavim spojevima.

Neispravan slijed faza : Oprema sa zahtjevima za smjer vrtnje, kao što su pumpe i ventilatori, podložna je mehaničkom preokretu ili čak oštećenju ako slijed faza nije točan.

Neravnoteža napona : To je uzrokovano neravnomjernom distribucijom jednofaznog opterećenja. To je također uzrokovano problemima s mrežom. A uzrokuje ga asimetrična impedancija. Neravnoteža napona veća od 2% obično zahtijeva pozornost.

Prenapon i podnapon : Fluktuacije napona izvan tolerancije opreme mogu oštetiti izolaciju ili uzrokovati nedovoljan okretni moment i pregrijavanje.

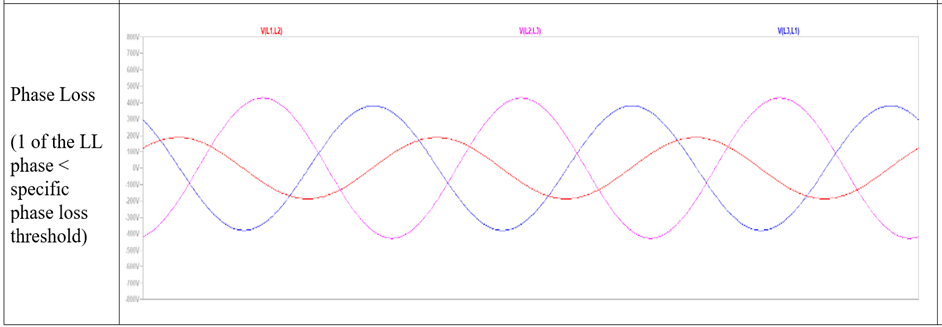

Trofazna strujna mreža s jednofaznim gubitkom

Na temelju funkcionalne dubine, nadzorni releji mogu se kategorizirati kao:

Osnovni tip : Prati gubitak faze i slijed faza.

Standardna vrsta : Dodaje osnovno praćenje neravnoteže napona, previsokog/podnapona.

Poboljšana/inteligentna vrsta: Nudi programabilne pragove, vremenske odgode, izračune asimetrije i može integrirati praćenje struje, mjerenje snage, pa čak i prijenos podataka putem komunikacijskih sučelja.

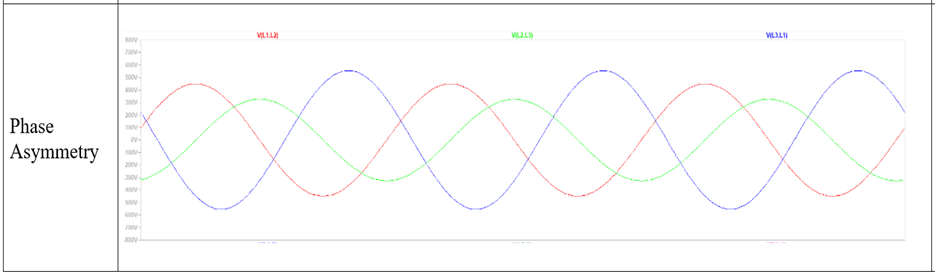

Trofazna elektroenergetska mreža s faznom nesimetrijom

Kada bilo koji parametar prijeđe unaprijed postavljeni sigurnosni prag, interni logički krug releja pokreće izlazne kontakte da promijene stanje. Ovo se obično koristi za prekid upravljačkog kruga glavnog kontaktora, čime se zaustavlja oprema. Također može koristiti dodatni set pomoćnih kontakata za aktiviranje zvučnih ili vizualnih alarma.

Princip rada: Genijalna kombinacija elektromagnetizma i znanosti o materijalima

Djeluje na istoj osnovnoj ideji kao klasični elektromagnetizam, ali moderni dizajni koriste mnoga poboljšanja u materijalima i strojarstvu.

Energizacija i stvaranje snage : Kada se upravljački napon primijeni na zavojnicu, generirano magnetsko polje magnetizira nepokretnu jezgru, privlačeći pokretnu jezgru (armaturu). Izolacijski materijal zavojnice i dizajn namota osiguravaju dugotrajnu otpornost na toplinu i točan napon preuzimanja.

Mehanički prijenos i zatvaranje kontakta: Gibanje armature prenosi se mehaničkim spojem na glavne i pomoćne kontakte. Glavni kontakti obično se sastoje od legura na bazi srebra (npr. srebro-kadmijev oksid ili srebro-kositar oksid), koje nude dobru vodljivost i otpornost na eroziju električnim lukom te nisku kontaktnu otpornost. Tijekom trenutka zatvaranja kontakta, ugrađene opruge kontaktnog pritiska osiguravaju početni kontaktni pritisak, smanjujući rizik od odbijanja i zavarivanja.

Upravljanje lukom i razbijanje: Visoke struje prekida stvaraju lukove visoke temperature. Releji koriste tehnologiju lučnog otvora s metalnim rešetkama za razdvajanje, hlađenje i produljenje luka za brzo gašenje. To je ključno za osiguravanje vijeka trajanja kontakta i sigurnog prekida.

Otpustite i ponovno postavite : Nakon što upravljački signal nestane, zavojnica se demagnetizira. Povratna opruga, koja je tipično jača od kontaktne opruge, zatim brzo gura armaturu natrag u prvobitni položaj. Kontakti se odvajaju što je brže moguće kako bi se smanjilo vrijeme stvaranja luka.

Tipična shema ožičenja trofaznog upravljačkog releja

Vodič za temeljne komponente i znanstveni odabir

Tipični trofazni kontrolni relej sastoji se od sljedećih preciznih podsustava:

Elektromagnetski sustav: Uključuje bobinu, zavojnicu, nepokretnu jezgru izrađenu od laminiranih silikonskih čeličnih limova u obliku slova E ili U i pokretnu jezgru. Dizajn silikonskih čeličnih ploča, koje karakterizira visoka propusnost i mali gubitak vrtložnih struja, osigurava visoku učinkovitost, nisku potrošnju energije i nisko stvaranje topline.

Kontakt sustav:

Glavni kontakti: Postoje tri para koje nose struju glavnog kruga, koje imaju veliku površinu i visoke zahtjeve za materijalom.

Pomoćni kontakti: Za upravljačke krugove, obično modularni plug-in dizajni za fleksibilnu konfiguraciju, davanje normalno otvorenih (NO) i normalno zatvorenih (NC) signala.

Sustav za suzbijanje luka: Uglavnom se sastoji od lučnog poklopca izrađenog od keramike ili plastike visoke čvrstoće i unutarnjeg seta čeličnih razdjelnih ploča presvučenih bakrom.

Mehanizam i kućište: Kućište od inženjerske plastike ili duroplasta visoke čvrstoće pruža izolaciju, zaštitu (IP ocjena) i mehaničku potporu.

Metoda znanstvenog odabira u pet koraka:

Odredite karakteristike opterećenja: Prepoznajte je li opterećenje motor, otporna peć ili transformator? Ključni parametri uključuju struju pokretanja motora (obično 5-7 puta veću od nazivne struje) i radni ciklus (npr. S1 za kontinuirani rad ili S3 za povremeni rad).

Odgovarajući električni parametri:

Napon svitka: Mora točno odgovarati upravljačkom naponu napajanja (AC/DC, vrijednost).

Nazivna radna struja (Ie) : Određen je napon pri kojem glavni kontakti mogu prenositi struju. Mora biti veća od struje punog opterećenja (FLC). Za opterećenja motora, uzmite u obzir toplinski udar tijekom pokretanja i dopustite marginu od 10–15%.

Nazivni izolacijski napon (Ui) i otporni impulsni napon (Uimp) : Mora odgovarati razini mreže.

Odaberite funkciju i kategoriju izvedbe:

Kategorija korištenja: AC-3 (pokretanje/zaustavljanje motora s kaveznim kavezom) ili AC-1 (otporno opterećenje) su najčešći. Kategorija AC-3 zahtijeva veću prekidnu sposobnost.

Potrebe praćenja: Je li potrebno praćenje napona? Jesu li potrebni podesivi pragovi i odgode? Je li potrebna memorija grešaka i indikacija?

Električni i mehanički životni vijek : Odnosi se na broj pouzdanih operacija pod navedenim uvjetima. Provjerite način montaže (DIN tračnica ili vijak), potreban broj pomoćnih kontakata i jesu li za reverzibilnu kontrolu potrebni mehanička blokada ili vremenski/komunikacijski moduli.

Potvrdite instalaciju i dodatke: Provjerite način montaže. To može biti DIN tračnica ili vijak. Također provjerite potreban broj pomoćnih kontakata. I jesu li za reverzibilnu kontrolu potrebni mehanička blokada ili vremenski/komunikacijski moduli.

Pogodnost za okoliš: Uzmite u obzir temperaturu okoline. Uzmite u obzir vlažnost. Uzmite u obzir prašinu. Razmotrite korozivne plinove. Uzmite u obzir vibracije. Odaberite odgovarajuću ocjenu zaštite (IP kod). Odaberite odgovarajući materijal/postupak.

Primjene u industriji i budućnost

Trofazni upravljački relej svestrana je temeljna komponenta, s primjenama koje obuhvaćaju:

Proizvodnja: Alatni strojevi, pokretne trake, strojevi za injekcijsko prešanje i kompresori zahtijevaju kontrolu motora.

Infrastruktura: Pumpe, ventilatori, klima komore, rasvjetni razvodni ormari.

Nova energija: Za fotonaponske izmjenjivače koriste se ormarići koji su u skladu sa standardom povezivanja s mrežom, a za stanice za punjenje koristi se kontrola modula napajanja.

Automatizacija zgrada: Automatsko upravljanje pumpama vode za kućanstvo, vatrogasnim pumpama, ventilacijskom opremom.

Trendovi budućeg razvoja jasno ukazuju na duboku inteligenciju i integraciju:

Praćenje stanja i prediktivno održavanje: Sljedeća generacija releja će integrirati naprednije senzore sposobne pratiti eroziju kontakta, porast temperature, zdravlje zavojnice i koristiti algoritme za predviđanje preostalog vijeka trajanja, omogućujući prijelaz s "planirane zamjene" na "održavanje na zahtjev".

Duboka integracija u industrijski IoT: Integracijom industrijskih Ethernet protokola kao što su Profinet, EtherCAT, Modbus TCP, itd., releji će postati inteligentni čvorovi u mreži IIoT, učitavajući podatke u stvarnom vremenu o struji, naponu, potrošnji energije, statusu i informacije o alarmu, pružajući temeljne podatke za digitalne blizance i upravljanje energijom.

Integracija funkcionalne sigurnosti: Integracija sigurnosnih funkcija usklađenih sa standardima kao što su IEC 61508 ili ISO 13849, kao što je Safe Torque Off (STO), omogućuje izravnu upotrebu u izgradnji sustava sigurnosne kontrole, pojednostavljujući dizajn sigurnosne petlje.

Fuzija uređaja i minijaturizacija: Funkcije će se dodatno integrirati s onima pogona s promjenjivom frekvencijom, mekih pokretača i zaštitnih uređaja, tvoreći inteligentne kontrolere motora koji kombiniraju kontrolu, zaštitu, regulaciju brzine i dijagnostiku, dok se gustoća snage kontinuirano povećava.

Zaključak

Trofazni kontrolni relej razvio se iz jednostavnog elektromehaničkog prekidača u ključni inteligentni uređaj koji integrira nadzor napajanja, zaštitu opreme, logičko izvršavanje i prikupljanje podataka. To je stabilan kamen temeljac piramide industrijske automatizacije i most koji povezuje svijet fizičke moći sa svijetom digitalnih informacija. Duboko razumijevanje njegovih principa, vrijednosti i metoda odabira ključno je ne samo za osiguravanje pouzdanog rada pojedinačnih uređaja, već i za izgradnju sigurnih, učinkovitih, fleksibilnih i budućnosti orijentiranih modernih industrijskih energetskih sustava. Njegova uloga postat će sve važnija u kontekstu Industrije 4.0 i ciljeva dvostrukog ugljika.
