Dom / Vijesti / Vijesti iz industrije / FH61NE New Energy Magnetic Latching Relay — pouzdano rješenje za prebacivanje napajanja za fotonaponske pretvarače i stanice za punjenje AC

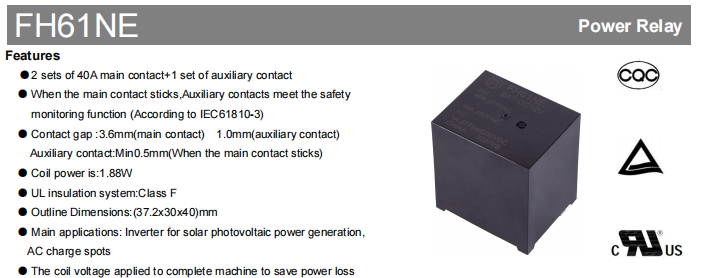

Kako fotonaponska proizvodnja energije, sustavi za pohranu energije i postrojenja za punjenje električnih vozila nastavljaju napredovati prema većoj snazi i većoj učinkovitosti, releji Očekuje se da će isporučiti ne samo pouzdanu sposobnost prebacivanja velike struje, već i sigurnosni nadzor, nisku potrošnju energije i dugoročnu radnu stabilnost. Kako bi zadovoljio zahtjeve primjene nove energetske opreme, Fanhar Electronics je predstavio FH61NE seriju novih energetskih magnetskih zapornih releja. Proizvod ima konfiguraciju kontakata od 2 seta glavnih kontakata od 40 A i 1 seta pomoćnih kontakata. Kada se glavni kontakt zaglavi, pomoćni kontakt daje povratni signal sigurnosnog nadzora, ispunjavajući zahtjeve IEC 61810-3 za funkcije sigurnosnog nadzora. Relej ima dizajn magnetskog zaključavanja niske snage s potrošnjom energije zavojnice od samo 1,88 W. U kombinaciji s izolacijskim sustavom klase F i kompaktnom mehaničkom strukturom, ispunjava sveobuhvatne zahtjeve novih energetskih aplikacija kao što su solarni PV pretvarači, AC punionice i oprema za punjenje EV za energetski učinkovit rad i dugoročnu pouzdanost. Dobivena je serija FH61NE UL/cUL, TUV , i CQC sigurnosne potvrde i naširoko se koristi u primjenama nove energetske opreme.
Mogućnost prebacivanja od 40A visoke struje za kontrolu snage nove energetske opreme

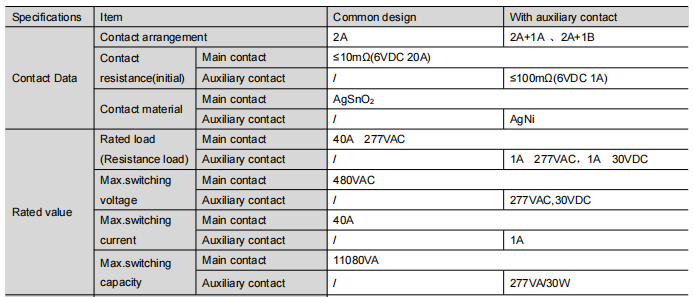

Nova energetska oprema postavlja visoke zahtjeve na sposobnost preklapanja struje releja. The FH61NE ima dva seta glavnih kontakata od 40 A, podržavajući kontrolu opterećenja velikom strujom u novoj energetskoj opremi. Glavni kontakti koriste AgSnO₂ kontaktni materijal, koji pruža izvrsna svojstva protiv zavarivanja i vodljivost kako bi se zadovoljili zahtjevi za pouzdanost kontakta za aplikacije prekidanja napajanja u novoj energetskoj opremi. Ključne specifikacije su sljedeće:
Ovi električni parametri omogućuju FH61NE pouzdano obavljanje sklopnih i upravljačkih funkcija u fotonaponskim pretvaračima i AC stanicama za punjenje.
Dizajn pomoćnog kontakta za nadzor sigurnosti za poboljšanu sigurnost sustava
Nova energetska oprema ima stroge zahtjeve za radnu sigurnost. FH61NE nudi opcije pomoćnih kontakata kako bi zadovoljio potrebe sigurnosnog nadzora. Dostupne konfiguracije uključuju:
2A 1A : Dva normalno otvorena glavna kontakta, jedan normalno otvoreni pomoćni kontakt
2A 1B : Dva normalno otvorena glavna kontakta i jedan normalno zatvoreni pomoćni kontakt
Kada se glavni kontakt zaglavi, pomoćni kontakt daje povratne signale za praćenje statusa sustava.
Magnetska zaporna struktura male snage za energetski učinkovit rad nove energetske opreme
FH61NE ima strukturu releja s magnetskim zaključavanjem sa sljedećim prednostima:
Potrošnja energije zavojnice: 1,88 W
Raspon napona održavanja : 40%~100% Un (temperatura okoline 25 ℃); 50%~60% Un (temperatura okoline 85 ℃)

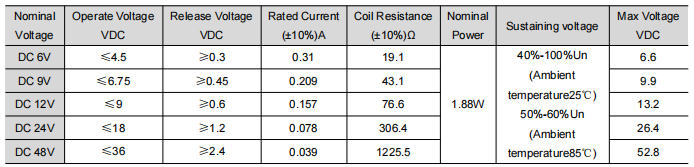

Maksimalni napon održavanja : Pogledajte tablicu podataka zavojnice
Dizajn magnetskog zaključavanja značajno smanjuje kontinuiranu potrošnju energije tijekom stanja držanja releja. Primjena napona za održavanje zavojnice na cijeli stroj učinkovito štedi gubitak energije, čineći ga prikladnijim za zahtjeve energetski učinkovitog rada nove energetske opreme.
Dizajn visoke izolacije i pouzdana izvedba za složena radna okruženja
FH61NE ima dizajn visoke izolacije i kompaktnu konstrukciju, uravnotežujući električnu sigurnost i mehaničku pouzdanost:
Više opcija napona zavojnice za fleksibilan dizajn sustava
Različiti sustavi upravljanja zahtijevaju različite konfiguracije napona zavojnice. Kako bi se pojednostavila integracija sustava, serija FH61NE dostupna je s više opcija napona istosmjernog svitka, uključujući 6VDC , 9VDC , 12VDC , 24VDC i 48VDC .
Svaka opcija zavojnice dizajnirana je s nazivnom potrošnjom energije od 3,2 W, što inženjerima omogućuje odabir najprikladnijeg upravljačkog napona bez mijenjanja platforme releja. Standardizirani dizajn zavojnice ne samo da poboljšava kompatibilnost s različitim upravljačkim krugovima, već također pojednostavljuje razvoj proizvoda za proizvođače koji koriste više naponskih platformi.
Dizajn kompaktne platforme za lakšu nadogradnju proizvoda
Serija FH61NE nudi unificirani dizajn platforme preko različitih konfiguracija kontakata i opcija napona zavojnice, pružajući proizvođačima fleksibilan temelj za razvoj različitih aplikacija nove energetske opreme.

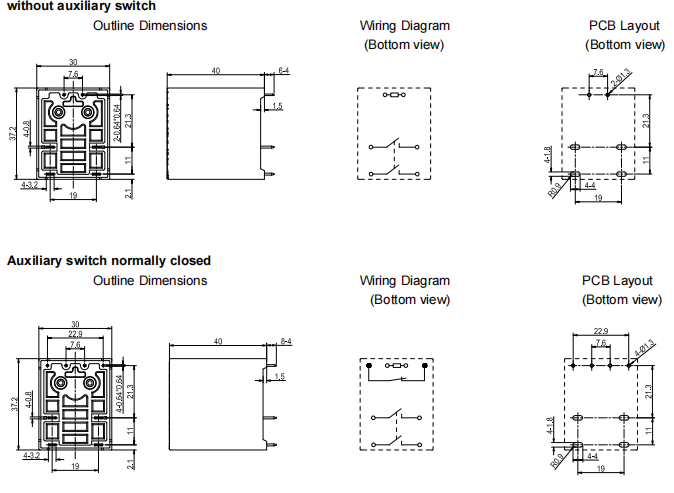

Sve konfiguracije dijele identične vanjske dimenzije 37,2 × 30 × 40 mm, zajedno s istim rasporedom PCB-a, otiskom za montažu, izolacijskim svojstvima i mehaničkom konstrukcijom. Primarna razlika između konfiguracija je raspored kontakata (2A, 2A 1A ili 2A 1B), koji dizajnerima omogućuje odabir odgovarajuće funkcije nadzora bez mijenjanja dizajna PCB-a.
Ova zajednička platforma omogućuje proizvođačima opreme da jednostavno ugrade nadzor pomoćnih kontakata (za sigurnosnu povratnu informaciju kada se glavni kontakt zaglavi) u svoje dizajne bez mijenjanja mehaničke instalacije ili rasporeda ploče. Kao rezultat toga, razvojni ciklusi mogu se skratiti, troškovi inženjeringa smanjeni, a standardizacija proizvoda poboljšana.
Za proizvođače koji traže skalabilna rješenja preko solarnih pretvarača, AC stanica za punjenje i opreme za punjenje električnih vozila, serija FH61NE pruža učinkovitu i praktičnu platformu.
Sigurnosna odobrenja

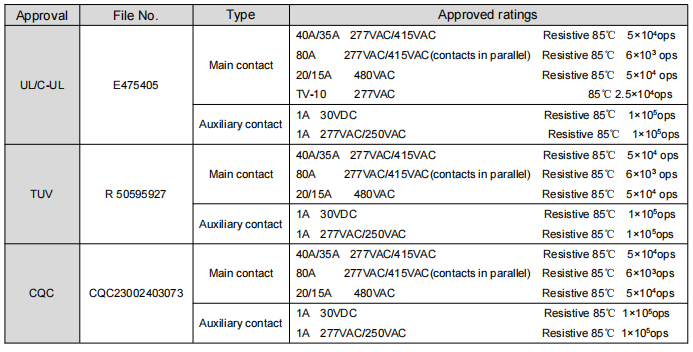

FH61NE je dobiven UL/cUL, TUV , i CQC sigurnosne potvrde. Proizvod je također usklađen s EU RoHS/REACH direktivama o zaštiti okoliša. Fanhar Electronics je postigao ISO9001 , ISO14001 , i ISO45001 međunarodne certifikate sustava upravljanja, posjeduje više od 40 nacionalnih patenata i priznat je kao nacionalno visokotehnološko poduzeće i centar za istraživanje i razvoj na pokrajinskoj razini.
Tipične primjene
FH61NE se uglavnom koristi u sljedećim novim energetskim sektorima:
U ovim primjenama, relej primarno obavlja funkcije upravljanja prebacivanjem snage i nadzora statusa, pružajući stabilna i pouzdana rješenja upravljanja strujom za sustav.
Često postavljana pitanja
P1: Koja je vrsta releja FH61NE?
FH61NE je novi energetski magnetski zaporni relej koji je razvio Zhejiang Fanhar Electronics Co., Ltd., uglavnom se koristi u solarnim fotonaponskim pretvaračima i AC stanicama za punjenje.
P2: Koja je maksimalna strujna vrijednost FH61NE?
Nazivno opterećenje glavnog kontakta FH61NE je 40A 277VAC (omsko opterećenje), s maksimalnom sklopnom strujom od 40A.
P3: Podržava li FH61NE pomoćne kontakte?
Da. FH61NE nudi verzije 2A 1A (normalno otvoreni pomoćni kontakt) i 2A 1B (normalno zatvoreni pomoćni kontakt). Kada se glavni kontakt zaglavi, pomoćni kontakt daje povratne signale za nadzor statusa sustava, ispunjavajući zahtjeve IEC 61810-3 funkcije sigurnosnog nadzora.
P4: Koji je raspon radne temperature FH61NE?
Raspon radne temperature je -40℃ ~ 85℃, što ga čini prikladnim za različite regije i složena industrijska okruženja.
Za aplikacije koje zahtijevaju veći kapacitet struje, FH66NE160 je preporučeni izbor. Za sustave dizajnirane oko 100A struje, FH66NE100 pruža odgovarajuće rješenje.

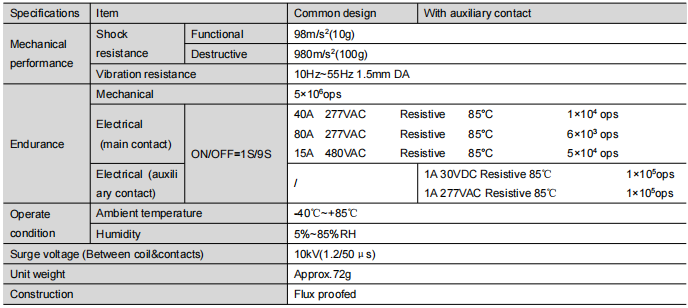

P5: Koje su mehaničke i električne ocjene vijeka trajanja FH61NE?
Mehanički vijek: 5×10⁶ operacija
Električni životni vijek (glavni kontakt): 1×10⁵ operacija pri otpornom opterećenju od 40A 277VAC (85℃)
Električni životni vijek (pomoćni kontakt): 1×10⁵ operacija pri 1A 30VDC/277VAC otpornom opterećenju (85℃)
