W12T 40A relej snage | PCB relej za punjenje EV, fotonaponske sustave i nove energetske aplikacije

Kako sustavi obnovljive energije, električna vozila i tehnologije za pohranjivanje energije nastavljaju napredovati, sustavi za kontrolu napajanja zahtijevaju releje s većom sposobnošću prebacivanja, vrhunskom izolacijom i dugotrajnom operativnom pouzdanošću. Razvijen da ispuni ove zahtjeve, Fanhar W12T 40A relej snage je posebno dizajniran za električna vozila, stupove za punjenje i fotonaponske (PV) sustave obnovljive energije.

W12T ima a Mogućnost prebacivanja kontakata od 40A , maksimalni dielektrični otporni napon od 4000VAC između svitka i kontakata , i izborno kontaktni razmak od ≥2,1 mm . Dok osigurava komutacijske performanse visokog opterećenja, također ispunjava zahtjeve za električnu izolaciju i sigurnost u novoj energetskoj opremi.

S kompaktnim dizajnom za postavljanje na PCB samo za mjerenje 31,6 × 27,2 × 18,4 mm , W12T je dostupan u širokom rasponu opcija napona zavojnice od 5V do 110VDC . Serija nudi standardni tip (snaga zavojnice 900 mW) i tip BG (snaga zavojnice 1400 mW). Relej je dobiven UL/cUL, TÜV i CQC certifikati, podržavajući njegovu upotrebu na različitim tržištima diljem svijeta.

Mogućnost prespajanja od 40A velike struje za opremu velike snage

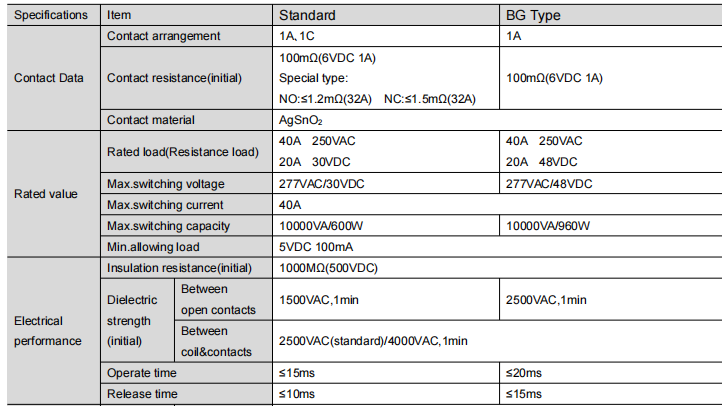

Nova energetska oprema kao što su stupovi za punjenje električnih vozila i fotonaponski pretvarači zahtijevaju releje sa značajnim kapacitetom prijenosa struje. W12T ima nazivno kontrolno opterećenje od 40A 250VAC s maksimalnim kapacitetom prebacivanja od 10000VA.

Za DC opterećenja, standardni tip podržava 20A 30VDC, dok BG tip podržava 20A 48VDC. Osim toga, dostupne su posebne vrste s niskim kontaktnim otporom s NO≤1,2 mΩ (32A) i NC≤1,5mΩ (32A). Minimalno dopušteno opterećenje je 5 VDC 100 mA, što omogućuje širok raspon primjena od slabog signalnog prebacivanja do kontrole opterećenja velike snage.

Dizajn visoke izolacije za poboljšanu sigurnost sustava

Električna izolacija kritičan je zahtjev za opremu za obnovljive izvore energije koja radi u uvjetima visokog napona. W12T nudi izvrsne mogućnosti električne izolacije:

Maksimalni dielektrični otporni napon između svitka i kontakata: 4000VAC

Dielektrični otporni napon između otvorenih kontakata (BG tip): 2500VAC

Početni otpor izolacije: 1000 MΩ (pri 500 VDC)

Izolacijski sustav UL klase F: Vrhunske performanse izolacije pridonose poboljšanoj operativnoj sigurnosti i pouzdanosti, učinkovito sprječavajući rizike od kvara visokog napona i curenja.

Kontaktni materijal AgSnO₂ visoke kvalitete za produženi vijek trajanja

Serija W12T koristi AgSnO₂ (srebro-kositar oksid) kao kontaktni materijal. AgSnO₂ pokazuje izvrsnu otpornost na lučnu eroziju, nisku i stabilnu kontaktnu otpornost, dobru toplinsku vodljivost i izvanrednu učinkovitost protiv zavarivanja. Učinkovito smanjuje stvaranje luka i produljuje životni vijek releja, održavajući stabilne električne performanse čak i u aplikacijama s čestim prebacivanjem i visokim opterećenjem.

Pouzdana izvedba u zahtjevnim industrijskim okruženjima

Uz svoje električne performanse, W12T je dizajniran da pruži dugoročnu pouzdanost u zahtjevnim radnim uvjetima. Relej radi u širokom rasponu temperature okoline od -40°C do 85°C, što ga čini prikladnim za sustave obnovljive energije i industrijsku opremu koja se koristi u različitim klimatskim uvjetima.

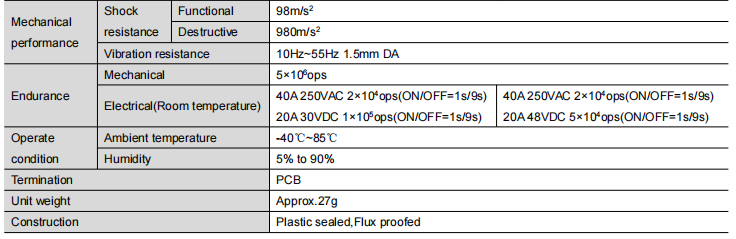

Relej nudi mehanički životni vijek do 5.000.000 operacija i električni životni vijek od 20.000 operacija pod otpornim opterećenjem od 40A 250VAC, 100.000 operacija pod 20A 30VDC (standardni tip) i 50.000 operacija pod 20A 48VDC (BG tip).

Vrijeme rada je ≤15 ms (Standardnono) / ≤20 ms (BG), a vrijeme oslobađanja je ≤10 ms (Standardno) / ≤15 ms (BG). Relej je također dizajniran da izdrži vibracije i mehaničke udare koji se obično susreću u industrijskim primjenama.

Više opcija napona zavojnice za fleksibilan dizajn sustava

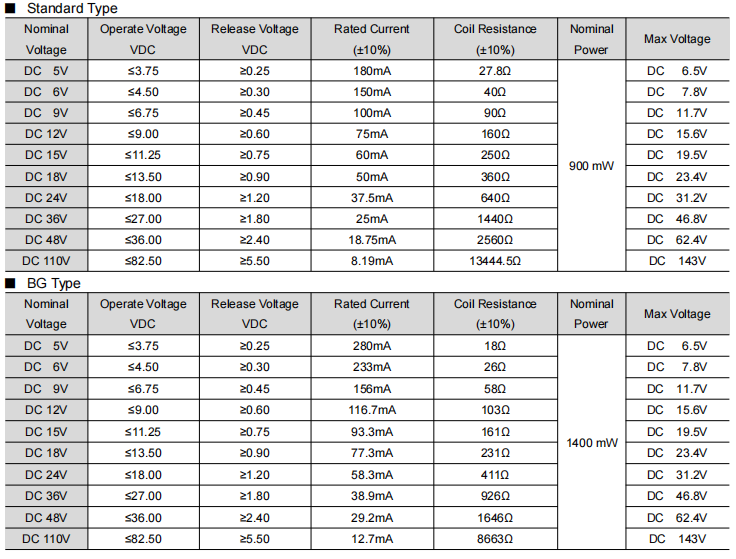

Različiti sustavi upravljanja zahtijevaju različite konfiguracije napona zavojnice. Kako bi se pojednostavila integracija sustava, W12T dostupan je s više opcija napona istosmjernog svitka, uključujući 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Nazivna snaga zavojnice standardnog tipa je 900 mW, dok je tip BG 1400 mW. Standardizirani dizajn zavojnice ne samo da poboljšava kompatibilnost s različitim upravljačkim krugovima, već također pojednostavljuje razvoj proizvoda za proizvođače koji koriste više naponskih platformi.

Kompaktan PCB dizajn za jednostavnu integraciju opreme

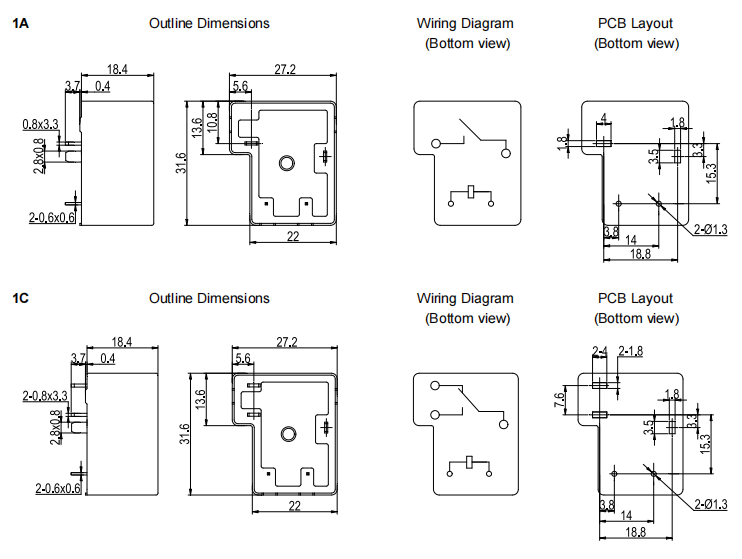

W12T ima a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

U čistim okruženjima (bez H₂S, SO₂, NO₂ i prašine), preporučuje se tip otporan na protok. U nečistim okruženjima koja sadrže te zagađivače, preporučuje se plastični zatvoreni tip. Ovo razmatranje dizajna učinkovito produljuje životni vijek releja u različitim industrijskim okruženjima.

Tipične primjene

Dizajniran za aplikacije prespajanja velike struje, W12T se naširoko koristi u sustavima obnovljivih izvora energije i električnih vozila gdje su potrebne pouzdane izvedbe preklopa i visoka sposobnost izolacije:

• Električna vozila (EV)
• Nove gomile za punjenje energetskih vozila
• Fotonaponska (PV) oprema za obnovljivu energiju

Unutar ovih sustava, relej se obično koristi za kontrolu napajanja, prebacivanje glavnog strujnog kruga i sigurnosnu izolaciju, pomažući u poboljšanju pouzdanosti sustava i sigurnosti rada.

Kako odabrati standardnu vrstu ili BG vrstu

W12T nudi se u standardnoj vrsti i BG vrsti. Ključne razlike su sažete u nastavku:

Za opću industrijsku kontrolu i standardne primjene sklopke napajanja, standardni tip ispunjava većinu zahtjeva. Za fotonaponske sustave, aplikacije koje zahtijevaju veće izolacijske udaljenosti kontakata ili scenarije višeg istosmjernog napona, preporučuje se tip BG.
