Primjena i budući razvoj releja u pametnim mrežama

Globalna energetska transformacija napreduje brzinom bez presedana. Prema Međunarodnoj agenciji za energiju (IEA), obnovljiva energija Očekuje se da će izvori činiti gotovo 40% globalne proizvodnje električne energije do 2030., dok se predviđa da će broj električnih vozila na cestama premašiti 200 milijuna. Ovaj trend postavlja izuzetno visoke zahtjeve na fleksibilnost, pouzdanost i interaktivnost energetskih mreža. Pametna mreža se pojavila kao odgovor—integracija naprednog senzora, komunikacije, kontrole i računalstva u oblaku u tradicionalne energetske mreže, dajući mreži mogućnosti "samopercepcije, samoodluke i samoobnavljanja".

Unutar goleme arhitekture pametne mreže, releji , iako male veličine, služe i kao "prva linija obrane" i kao "terminus izvršenja" za siguran, stabilan i učinkovit rad sustava. Oni preuzimaju višestruke odgovornosti, od izolacije kvara i prebacivanja opterećenja do zaštite opreme i dispečiranja energije. Ovaj članak polazi od osnovnih načela, sustavno pregledava osnovne scenarije primjene releja u pametne mreže , analizira njihova opipljiva poboljšanja performansi mreže i gleda unaprijed na buduće staze evolucije tehnologije. Na kraju, popis često postavljanih pitanja (FQA) dostupan je za brzu referencu.

Osnove releja: od elektromagneta do inteligentnog terminala

Princip rada i klasifikacija

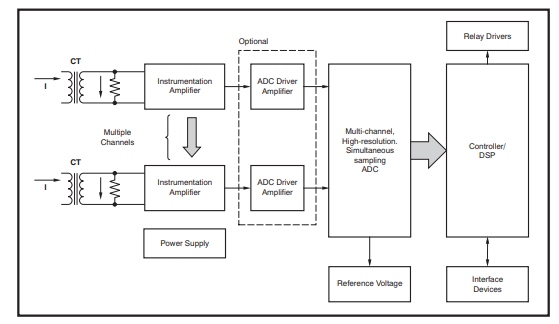

Relej je automatski električni prekidač. Njegovo osnovno načelo rada je: kada ulazna veličina (kao što je napon, struja, temperatura, vrijeme itd.) dosegne postavljeni prag, elektromagnet ili elektronički krug pokreće kontakte da djeluju, kontrolirajući tako uključivanje/isključivanje strujnog kruga velike snage. Prema tehničkim putovima, releji se mogu klasificirati na sljedeći način:

Tradicionalne uloge u elektroenergetskim sustavima

Kontrolna funkcija : Koristi signale male struje za pogon jakih strujnih opterećenja, omogućujući daljinsko pokretanje/zaustavljanje.

Funkcija zaštite : Otkriva prekomjernu struju, prenapon, podnapon, kratke spojeve i druge anomalije, brzo odspajajući neispravne krugove.

Prijenos signala : Pretvara status opreme (zatvoreno/otvoreno, alarm) u signale suhog kontakta za nadzorne sustave.

Pet osnovnih primjena releja u pametnim mrežama

Pametne trafostanice i kontrola primarne opreme

Pametne mreže izgrađene su na digitalnim trafostanicama, u kojima se intenzivno koriste elektronički mjerni transformatori i inteligentna primarna oprema (npr. pametni prekidači, rastavljači). Releji djeluju kao kontrolni aktuatori, primajući GOOSE (Generic ObjectOriented Substation Event) naredbe iz jedinica za spajanje ili zaštitnih i kontrolnih uređaja, dovršavajući operacije prebacivanja unutar milisekundi.

Slučaj u točki : Nakon obnove pametne trafostanice od 220 kV u Kini, zamjena tradicionalnih elektromagnetskih releja s inteligentnim skupinama releja smanjila je prosječno vrijeme rada s 80 ms na 15 ms, poboljšavajući brzinu uklanjanja greške sustava za približno 80%.

Grid Fault SelfIscjeljenje i brza rekonfiguracija

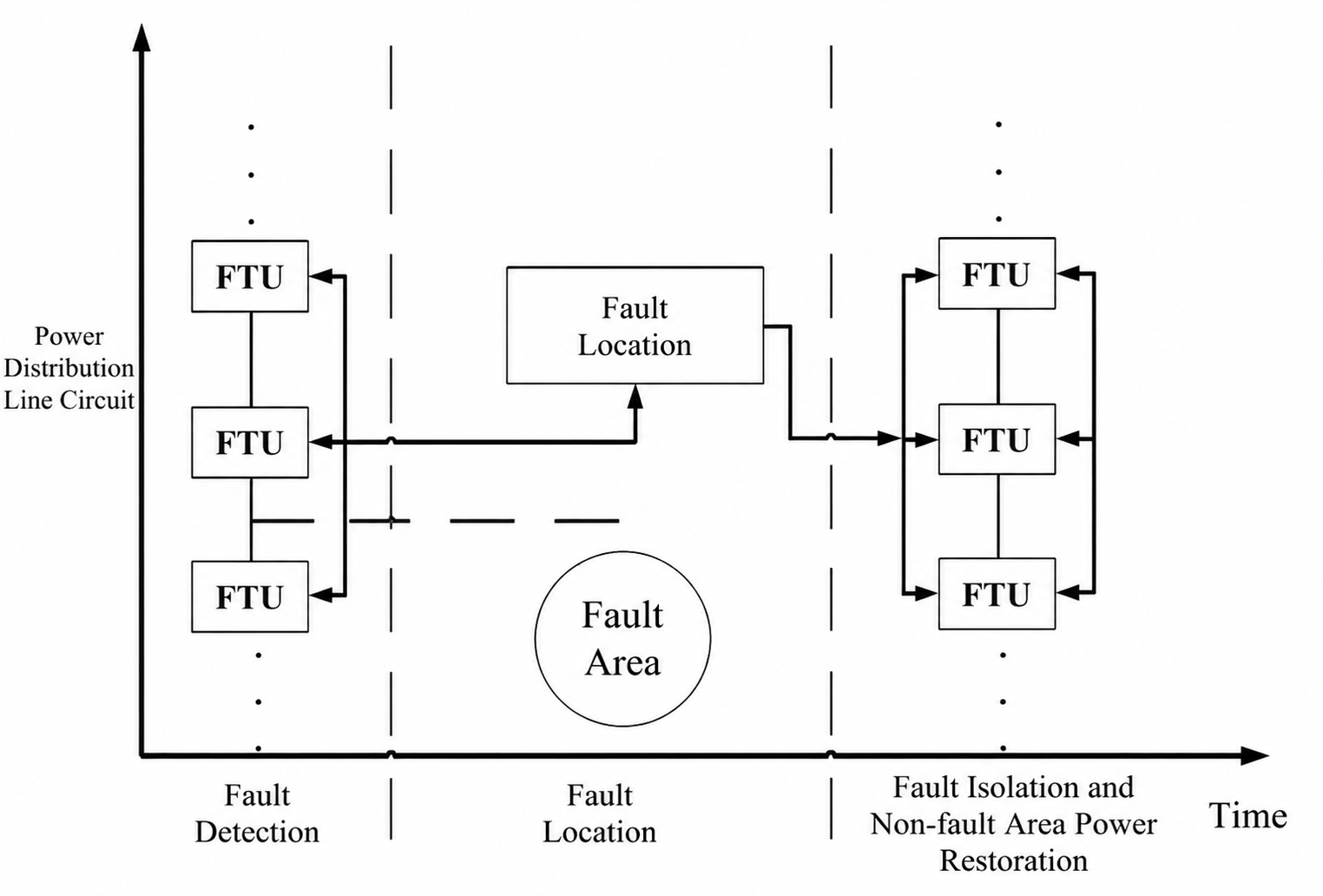

Sposobnost "samoiscjeljivanja" pametnih mreža oslanja se na proces zatvorene petlje: otkrivanje greške → lokacija → izolacija → obnova. Releji igraju dvostruku ulogu u ovom procesu:

Izolacija kvara: Kada dođe do kratkog spoja na liniji, releji djeluju trenutačno kako bi odvojili dio s kvarom od glavne mreže.

Automatska rekonfiguracija: Kroz logiku automatizacije dovoda (FA), releji koordiniraju susjedne sklopke za prijenos dijelova koji nisu u kvaru na rezervne izvore napajanja, sažimajući vrijeme obnavljanja sa sati na minute ili čak sekunde.

Precizna kontrola opterećenja i odgovor na potražnju

Tijekom razdoblja tijesne ravnoteže između ponude i potražnje, pametne mreže koriste mehanizme odziva na potražnju (DR) za reguliranje opterećenja na strani korisnika. Releji više nisu samo "tvrdi prekidači"; rade u sprezi s platformama za agregaciju opterećenja:

Odziv cijene prema vremenu korištenja: Na temelju cjenovnih signala, releji se automatski isključuju ili ne prilagođavajukritična opterećenja (npr. klima uređaji, EV punjači).

Hitno rasterećenje: kada frekvencija padne, releji sekvencijalno isključuju prekidna opterećenja prema prioritetu, sprječavajući velike nestanke struje.

Prema statistici Ministarstva energetike SAD-a, poslovne zgrade koje koriste inteligentne releje za odgovor na potražnju mogu smanjiti ljetna vršna opterećenja za 15%–25%, uz minimalan utjecaj na udobnost stanara.

Prijateljska mrežna veza distribuiranih energetskih izvora (DER)

Rasprostranjena integracija fotonapona (PV), energije vjetra, skladištenja energije i električnih vozila transformira distribucijske mreže iz "jednosmjernih radijalnih" u "dvosmjerne interaktivne" sustave. Ključni zadaci releja na DER interkonekcijskim točkama uključuju:

Aktivna anti-island detekcija : Kada se mrežni napon izgubi, releji brzo isključuju distribuirane generatore kako bi spriječili otočni rad koji bi mogao ugroziti osoblje za održavanje.

Kontrola izglađivanja snage : Ovisno o vremenskim uvjetima, releji dinamički prebacuju uređaje za pohranu energije ili prilagođavaju izlaze pretvarača kako bi ujednačili fluktuacije snage.

Koordinacija više izvora : U mikromrežama, releji služe kao "prijelazne sklopke" za slanje različitih izvora energije prema ekonomskim ili ekološkim prioritetima

Upravljanje zdravljem opreme tijekom cijelog životnog ciklusa

Moderni inteligentni releji uključuju ugrađene senzore temperature, napona i struje i podržavaju komunikacijski protokol IEC 61850. Oni mogu učitati podatke o statusu kao što su broj operacija, istrošenost kontakta i vrijeme rada. Platforme za održavanje, u kombinaciji s modelima strojnog učenja, predviđaju preostali vijek trajanja releja, omogućujući održavanje temeljeno na stanju umjesto planiranog održavanja, smanjujući troškove O&M za oko 30%–40%.

Povećanje trodimenzionalne vrijednosti releja u pametnim mrežama

Budući razvojni trendovi: od aktuatora do "rubnog čvora odlučivanja"

Integracija inteligencije i umjetne inteligencije

Sljedeća generacija releja integrirat će rubne AI čipove, omogućujući lokalno prepoznavanje značajki valnog oblika za razlikovanje "prolaznih kvarova uzrokovanih munjom" i "trajnih kratkih spojeva", te autonomno odabiranje strategija ponovnog uključivanja—izbjegavajući sekundarne utjecaje na sustav slijepog ponovnog uključivanja. Očekuje se da će samoučeći inteligentni releji ući u pilot projekte oko 2028.

Softverski definirano i virtualizacija

S porastom koncepta softverski definiranog elektroenergetskog sustava, logika relejne zaštite više neće biti tvrdo kodirana kao fiksni hardverski parametri, već će se učitavati na zahtjev putem aplikacija temeljenih na oblaku. Na primjer, isti hardver može pokrenuti strategiju "PV anti-reverse-power" tijekom dana i prebaciti se na strategiju "pohrane energije punjenje/pražnjenje upravljanja" noću, postižući "jedan uređaj, višestruke upotrebe".

Visokofrekventni rad i širokiPoluvodiči s razmakom u pojasu

Sazrijevanje uređaja od silicij karbida (SiC) i galij nitrida (GaN) napredujereleji stanja prema visokofrekventnom preklapanju na razini MHz. Ovo će smanjiti količinu releja koji se koriste u energetskim elektroničkim transformatorima (PET) i srednjenaponskim istosmjernim distribucijskim mrežama (MVDC) za više od 50%, dok će gubitke smanjiti na jedantrećina konvencionalnih rješenja.

Digitalni Twin-Driven rad i održavanje

U budućnosti će svaki relej imati "virtualno zrcalo" u digitalnoj twin platformi, odražavajući njegova električna, toplinska i mehanička stanja u stvarnom vremenu. Putem simulacije, potencijalni načini kvarova mogu se predvidjeti tjednima unaprijed, omogućujući zamjenu u optimalnom vremenskom prozoru—stvarno postizanje "nula neplaniranih zastoja".

Zaključak

Kao "mala, ali kritična" komponenta pametnih mreža, releji su se razvili od jednostavnih elektromehaničkih prekidača do višenamjenskih inteligentnih terminala koji integriraju senzore, komunikaciju, kontrolu i računanje. Imaju nezamjenjivu ulogu u poboljšanju učinkovitosti korištenja energije, povećanju pouzdanosti opskrbe i osiguravanju sigurnosti sustava. Suočavajući se s budućim mrežama s velikim prodorom obnovljivih izvora energije, elektroničkim sadržajem velike snage i visokom digitalizacijom, releji će se nastaviti razvijati prema pametnijima, bržima, fleksibilnijima i pouzdanijima. Tehnološke inovacije, zajedno s naporima na standardizaciji, zajedno će potaknuti industriju releja da pruži čvrstu potporu globalnim ciljevima ugljične neutralnosti.
