FH62NE Novi energetski relej｜40A 4-polni glavni kontakti + pomoćni kontakt za nadzor sigurnosti, dizajniran za PV pretvarače i stanice za punjenje električnih vozila

Budući da fotonaponski sustavi, stanice za punjenje električnih vozila i industrijska upravljačka oprema postavljaju sve veće zahtjeve za električnu sigurnost i energetsku učinkovitost, releji mora isporučiti ne samo pouzdanu izvedbu preklapanja, već i sigurnosno praćenje, rad niske snage i dugoročnu stabilnost. Serija FH62NE novi energetski relej tvrtke Fanhar Electronics kombinira veliki kapacitet opterećenja, inteligentno sigurnosno praćenje, rad koji štedi energiju i dugotrajni dizajn u jedno rješenje, nudeći vrlo pouzdano rješenje za prebacivanje napajanja za aplikacije sa strogim zahtjevima za električne performanse, sigurnost sustava i prilagodljivost okolišu.

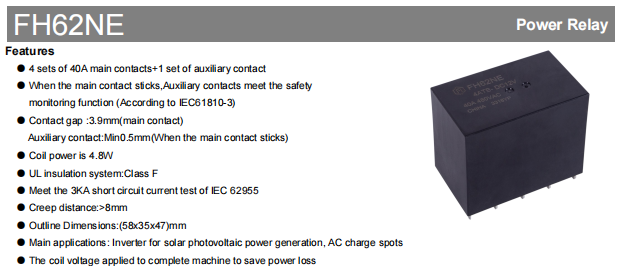

4 seta glavnih kontakata od 40 A 1 pomoćni kontakt – prijenos velike struje i nadzor sigurnosti u jednom

The FH62NE sadrži 4 seta glavnih kontakata od 40 A i 1 pomoćni kontakt:

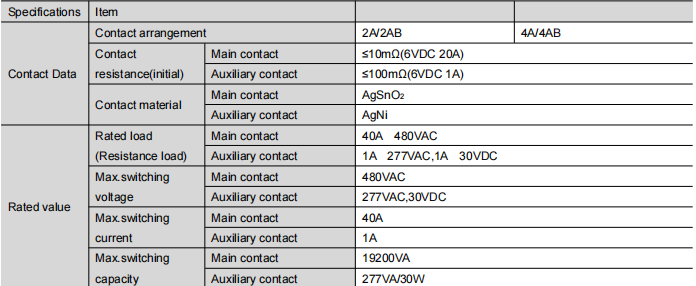

Glavni kontakti : 4 normalno otvorena kontakta oblika A (4A/4AB), koji koriste materijal AgSnO₂ (srebrokositreni oksid), ocijenjeno na 40A pri 480VAC (otporni), maksimalni kapacitet prebacivanja 19 200 VA, početni kontaktni otpor ≤10 mΩ.

Pomoćni kontakt : 1 normalno zatvoreni kontakt forme B, korištenje materijala AgNi (srebrni nikl), ocijenjeno na 1 A pri 277VAC / 30VDC.

Osnovna sigurnosna funkcija : U slučaju zavarivanja glavnog kontakta zbog greške, pomoćni kontakt se još uvijek može pouzdano otvoriti s minimalnim razmakom od ≥0,5 mm, šaljući signal greške u kontrolni sustav za sigurnosno praćenje glavnog kruga u stvarnom vremenu. Ovo je u skladu sa sigurnosnim standardom IEC 61810-3. Glavni razmak između kontakata je 3,9 mm, što osigurava sigurnost izolacije visokog napona.

Dizajn visoke izolacije klase F zadovoljava visokonaponske zahtjeve za nove energetske primjene

Nova energetska oprema dulje vrijeme radi pod visokim naponom, zahtijevajući izvrsnu izolacijsku izvedbu. FH62NE usvaja izolacijski sustav klase F (155°C) s puznom stazom od >8 mm, učinkovito sprječavajući proboj i curenje visokog napona.

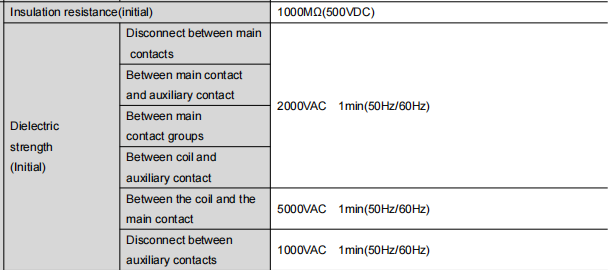

Sposobnost dielektrične čvrstoće:

udarni napon: Relej podnosi udarni napon od 10 kV (1,2/50 µs) između svitka i kontakata. Početni otpor izolacije je 1000 MΩ pri 500 VDC.

Dizajn male snage

FH62NE koristi dizajn zavojnice male snage s nazivnom radnom snagom od samo 4,8 W. Nakon radnje preklapanja, stanje se može održavati primjenom napona održavanja od samo 40%–100% nazivnog napona (pri 25°C) ili 50%–60% (pri 85°C), značajno smanjujući dugotrajnu potrošnju energije i nakupljanje topline.

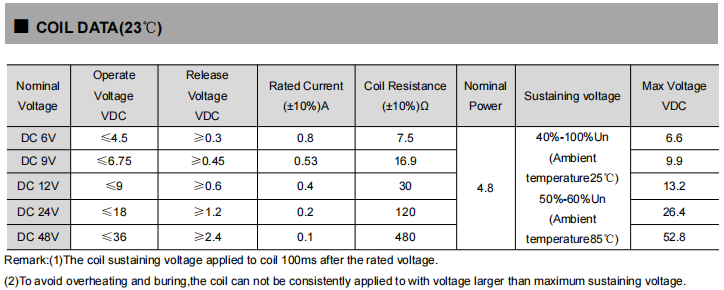

Specifikacije zavojnice (pri 23°C):

Vrijeme rada: ≤40 ms; Vrijeme otpuštanja: ≤20 ms.

Širok temperaturni raspon i visoka pouzdanost za zahtjevna industrijska okruženja

FH62NE ima potpuno zabrtvljenu konstrukciju otpornu na prašinu i prskanje, pouzdano radi u temperaturnom rasponu od –40°C do 85°C i rasponu vlažnosti od 5% do 85% RH, što ga čini prikladnim za različite klime i oštra industrijska okruženja.

Ocjene izdržljivosti:

• Mehanički vijek: 1.000.000 operacija
• Električni vijek trajanja: 30 000 operacija (40A/480VAC otpornik, ON/OFF = 1s/9s)

Otpornost na vibracije i udarce:

• Funkcionalna vibracija: 10 Hz – 55 Hz, amplituda 1,5 mm
• Funkcionalni udar: 98 m/s² (10g)
• Razorni udar: 980 m/s² (100g)

Kompaktna veličina za jednostavnu integraciju sustava

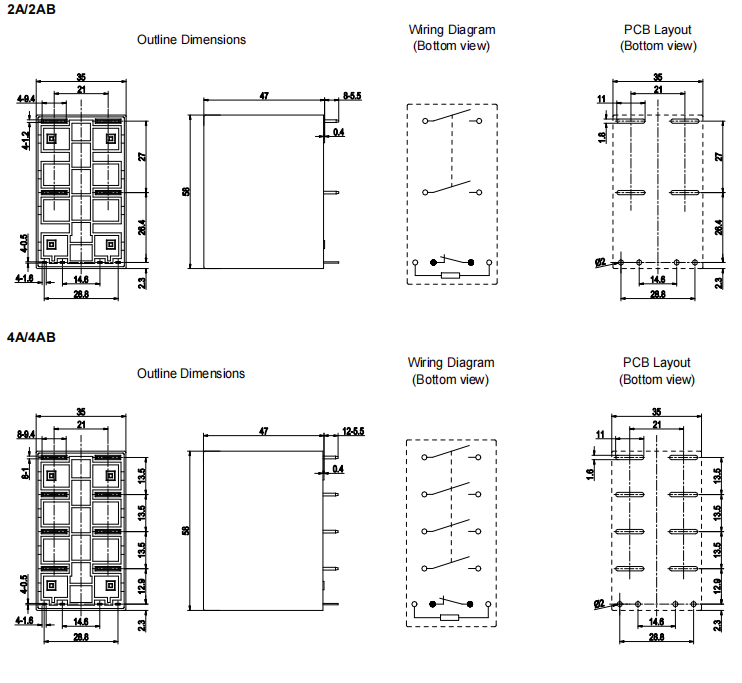

FH62NE ima dimenzije 58 mm × 35 mm × 47 mm (D × Š × V) i teži približno 200 g, što ga čini jednostavnim za integraciju u prostorno ograničena kućišta.

Preporuke za montažu i lemljenje:

Montaža: preporučuje se montiranje na PCB

Temperatura lemljenja: 260°C ± 5°C

Vrijeme lemljenja: 3 – 5 sekundi

Tolerancija dimenzija ugradnje (ako nije navedeno): ±0,1 mm

Ključni scenariji primjene

Sa svojom visokom sposobnošću prijenosa struje, neovisnim nadzorom sigurnosti i provjerenim dizajnom, FH62NE se široko koristi u:

Solarni fotonaponski pretvarači : Za prebacivanje opterećenja i izolaciju na DC ulazu ili AC izlazu. Njegova otpornost na visoki napon, veliki kapacitet struje i otpornost na prenapone učinkovito se nose s fluktuacijama napona i prijelaznim pojavama uobičajenim u PV sustavima.

AC EV punionice : Kao osnovna sklopna komponenta u kontrolnim krugovima punjenja, glavni kontakti sigurno prenose struju punjenja, dok pomoćni kontakt pruža dodatni sloj sigurnosne zaštite.

Sustavi kritični za sigurnost koji zahtijevaju povratnu informaciju o statusu : Pomoćni kontakt pruža dijagnostičke informacije o statusu glavnog kontakta, zadovoljavajući potrebe aplikacija sa strogim sigurnosnim zahtjevima.
