W12T 40A relej snage | PCB relej za EV punjenje i fotonaponske sustave

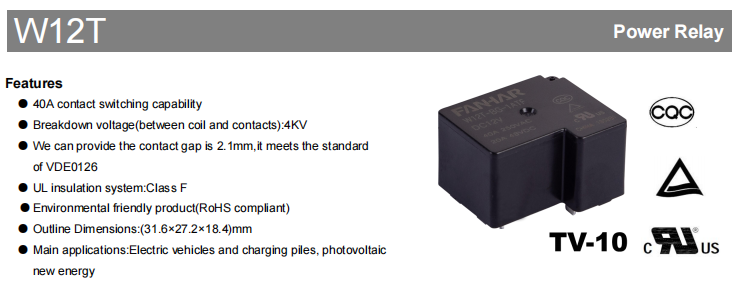

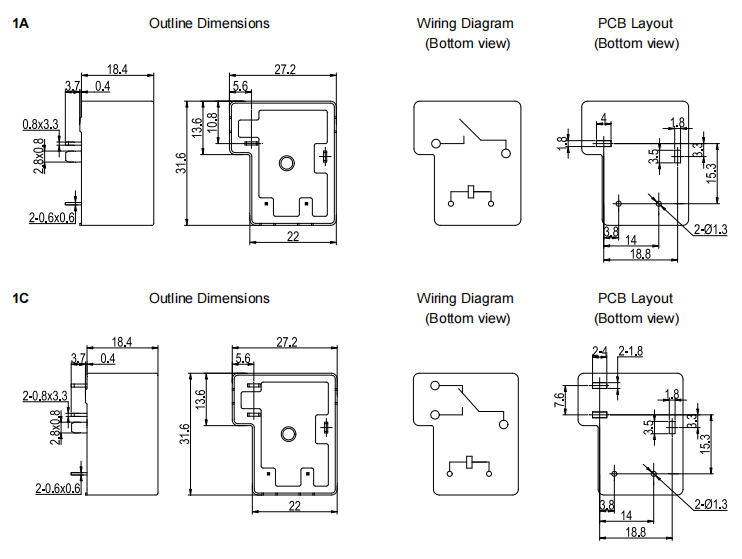

W12T je relej snage od 40 A koji je lansirao FANHAR Electronics, dizajniran za aplikacije upravljanja visokom snagom kao što su električna vozila, stupovi za punjenje i fotonaponski (PV) sustavi obnovljive energije. Relej ima mogućnost prebacivanja kontakata od 40 A, maksimalni dielektrični otporni napon od 4000 VAC između zavojnice i kontakata i izborni razmak između kontakata od ≥2,1 mm. Dok osigurava komutacijske performanse visokog opterećenja, također ispunjava zahtjeve za električnu izolaciju i sigurnost u novoj energetskoj opremi. S kompaktnim PCB dizajnom, W12T mjeri samo 31,6 × 27,2 × 18,4 mm i dostupan je u širokom rasponu opcija napona zavojnice kako bi odgovarao različitim potrebama dizajna opreme. Široko se koristi u novim sustavima upravljanja električnom energijom.

1. Značajke proizvoda

Mogućnost prebacivanja od 40A velike struje
W12T ima nazivno kontrolno opterećenje od 40A 250VAC. Standardni tip podržava 20A 30VDC DC opterećenja, dok BG tip podržava 20A 48VDC DC opterećenja. Maksimalni sklopni kapacitet doseže 10000VA, ispunjavajući zahtjeve kontrole snage opreme velike snage.

Visoka izolacijska izvedba za poboljšanu sigurnost sustava
Kako bi zadovoljio zahtjeve za izolacijom nove energetske opreme, W12T nudi izvrsnu električnu izolaciju:

Maksimalni dielektrični otporni napon između svitka i kontakata: 4000VAC

Dielektrični otporni napon između kontakata (BG tip): 2500VAC

Početni otpor izolacije: 1000 MΩ (na 500 VDC)

Vrhunska izolacijska izvedba doprinosi poboljšanoj operativnoj sigurnosti i pouzdanosti.

Opcijski razmak između kontakata ≥2,1 mm
Tip W12T BG pruža kontaktni razmak od ≥2,1 mm, u skladu s europskim VDE0126 fotonaponskim standardom. Ovo zadovoljava zahtjeve za većim kontaktnim izolacijskim udaljenostima u određenim aplikacijama PV sustava.

Kontaktni materijal visoke kvalitete
W12T serija koristi AgSnO₂ (srebro-kositar oksid) kao kontaktni materijal. AgSnO₂ pokazuje izvrsnu otpornost na lučnu eroziju, nisku i stabilnu kontaktnu otpornost, dobru toplinsku vodljivost i izvanrednu učinkovitost protiv zavarivanja. Učinkovito smanjuje stvaranje luka i produljuje vijek trajanja releja.

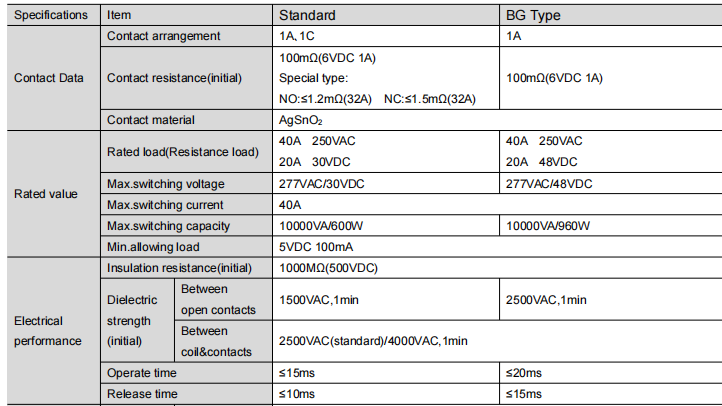

2. Parametri izvedbe

Širok raspon opcija napona zavojnice
Kako bi se prilagodio različitim dizajnima upravljačkih sustava, W12T je dostupan u više napona zavojnice, uključujući:
[Pogledajte tablicu specifikacija zavojnice u izvornoj podatkovnoj tablici]

Nazivna snaga svitka standardnog tipa: 900 mW

Nazivna snaga zavojnice tipa BG: 1400mW

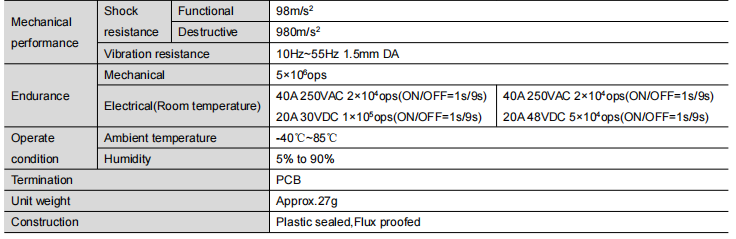

Stabilne i pouzdane mehaničke i električne performanse
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mehanički vijek: 5 milijuna operacija

Električni vijek:

40A 250VAC: 20 000 operacija

20A 30VDC (standardni tip): 100 000 operacija

20A 48VDC (BG tip): 50.000 operacija

Vrijeme rada (standardni tip): ≤15ms

Vrijeme otpuštanja (standardni tip): ≤10ms

Raspon radne temperature: -40°C do 85°C , prikladan za različite primjene industrijske i nove energetske opreme.

Višestruka sigurnosna odobrenja

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV， CQC

Ovi certifikati pokrivaju aplikacije opterećenja od 40 A AC i 20 A DC, podržavajući upotrebu proizvoda na različitim tržištima.

3. Tipična područja primjene

Prema tablici proizvoda, W12T se primarno koristi u:

Električna vozila (EV)

Nove gomile za punjenje energetskih vozila

Fotonaponska (PV) oprema za obnovljivu energiju

Njegova sposobnost prebacivanja visoke struje i izolacijska izvedba zadovoljavaju zahtjeve kontrole snage gore navedenih aplikacija.

4. Zašto odabrati relej snage W12T?

Kao energetski relej od 40 A dizajniran za novi energetski sektor, W12T kombinira veliku nosivost, izolacijsku izvedbu i pouzdanost. Ključne prednosti uključuju:

Mogućnost prebacivanja AC opterećenja od 40 A

Do 4000VAC dielektrični otporni napon između svitka i kontakata

Opcijski razmak između kontakata ≥2,1 mm, u skladu s VDE0126 PV standardom

Širok raspon napona zavojnice od 5V do 110VDC

Izolacijski sustav UL klase F

Raspon radne temperature -40°C do 85°C

Certificiran od strane UL, TÜV, CQC itd.

Prikladno za električna vozila, stupove za punjenje, fotonaponske i druge nove energetske primjene

5. Sažetak

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
