Dom / Vijesti / Vijesti iz industrije / FH67NE 200A/270A novi energetski relej | Visokostrujni prekidač od 1000 VAC za fotonaponsku, baterijsku i industrijsku opremu

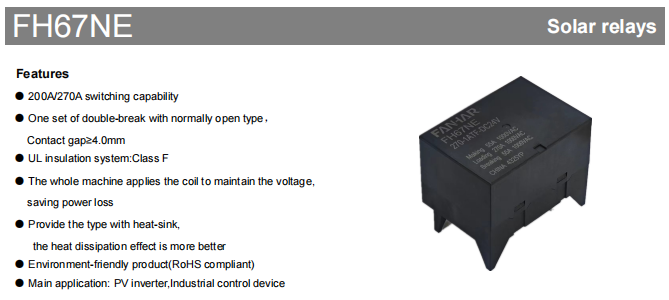

Pregled proizvoda
The FH67NE je visokih performansi, velike snage novi energetski relej razvijen od strane Zhejiang Fanhar Electronics (FANHAR) za nove fotonaponske energije i industrijske aplikacije s visokim opterećenjem. Dostupan je u dvije opcije mogućnosti prebacivanja kontakata – 200A i 270A – s jednim kompletom dvostruko prekidnih, normalno otvorenih kontakata s kontaktnim razmakom od 4,0 mm ili većim. Koristeći AgSnO₂ kao kontaktni materijal, relej može prebaciti do 220A (verzija od 200A) ili 275A (verzija od 270A) pri 1000VAC, s maksimalnim kapacitetom prebacivanja od 220.000VA odnosno 275.000VA. S izvanrednim električnim performansama, rigoroznim sigurnosnim dizajnom i sveobuhvatnim međunarodnim certifikatima, FH67NE je postao ključna sklopna komponenta u zahtjevnim aplikacijama kao što su PV pretvarači, sustavi za pohranu energije i industrijska upravljačka oprema.
Kako globalni fotonaponski instalirani kapacitet nastavlja rasti i industrija pohranjivanja energije brzo se širi, novi energetski sustavi postavljaju sve strože zahtjeve za releje u smislu sposobnosti prijenosa velike struje, visokonaponskih sigurnosnih granica i dugoročne pouzdanosti. FH67NE upravo je Fanharov vodeći novi energetski relejni proizvod razvijen kao odgovor na ovaj industrijski trend, učinkovito rješavajući hitnu tržišnu potrebu za relejima velike snage, visoke sigurnosti i niske potrošnje energije.
Vodič za odabir: Usporedba verzija 200A i 270A
Serija FH67NE nudi dvije strujne vrijednosti – 200A i 270A – s osnovnom razlikom u dizajnu strukture glavnog terminala, što inženjerima omogućuje fleksibilan odabir na temelju stvarnih zahtjeva opterećenja:
| Parametar | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nazivna struja (nošenje) | 200A | 270A |
| Maks. Preklopna struja | 220A | 275A |
| Maks. Preklopni kapacitet | 220 000 VA | 275.000 VA |
Obje verzije su identične u kontaktnom razmaku (≥4,0 mm), klasi izolacije (klasa F), parametrima svitka i ukupnim dimenzijama. Odabir bi se prvenstveno trebao temeljiti na stvarnoj struji opterećenja i zahtjevima sklopnog kapaciteta sustava.
Osnovne tehničke prednosti
Dvostruka prekidna struktura za visokonaponsku sigurnost
Proizvod ima jednu konfiguraciju dvostrukog prekida, normalno otvorenih kontakata s kontaktnim razmakom ≥4,0 mm. Dizajn s dvostrukim prekidom stvara dva serijski prekidana luka tijekom odspajanja, učinkovito poboljšavajući sposobnost gašenja luka. U kombinaciji s velikim kontaktnim razmakom od preko 4,0 mm, značajno poboljšava performanse električne izolacije u uvjetima visokog napona, osiguravajući sigurno odspajanje pri 1000 VAC.
Izolacijski sustav klase F za visoke temperature i dug životni vijek
UL izolacijski sustav ispunjava zahtjeve klase F, omogućujući izolacijskim materijalima da izdrže stalne radne temperature od 155°C. Zajedno sa širokim rasponom radnih temperatura od -40°C do 85°C, FH67NE održava stabilne električne performanse i životni vijek čak i u okruženjima s visokim temperaturama kao što su vanjske PV elektrane i industrijski razvodni ormari.

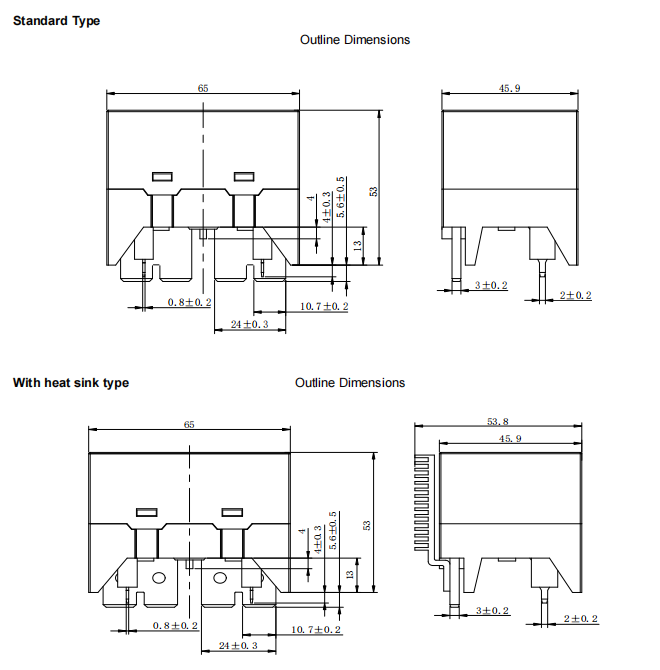

Dodatni dizajn hladnjaka za poboljšano upravljanje toplinom
FH67NE dostupan je s opcijskim modelom hladnjaka, koji nudi značajno bolju disipaciju topline od standardne verzije. Ovaj dizajn je posebno prikladan za aplikacije koje uključuju dugotrajno provođenje velike struje ili visoke temperature okoline, učinkovito smanjujući porast temperature releja i produžujući električni vijek trajanja.
Ekološki usklađen i globalno prilagodljiv
Proizvod je u skladu s RoHS direktivama o zaštiti okoliša i dobio je međunarodne certifikate UL, TÜV i CQC, što omogućuje snažnu mogućnost pristupa globalnom tržištu.

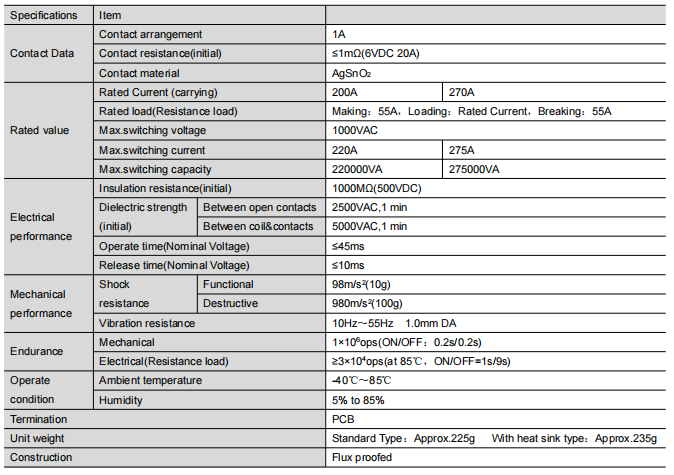

Osnovna električna izvedba
Kapacitet opterećenja
FH67NE ima nazivnu struju (nosivost) od 200A (270A za verziju od 270A). Uvjeti nazivnog opterećenja (otporni) su: napraviti 55 A, nazivna struja prijenosa, prekid 55 A. Maksimalni sklopni napon je 1000VAC, maksimalna sklopna struja je 220A (200A verzija) / 275A (270A verzija), a maksimalni sklopni kapacitet je 220.000VA (200A verzija) / 275.000VA (270A verzija).
Pouzdanost kontakta
Početni kontaktni otpor je ≤1 mΩ (testiran na 6 VDC 20 A), osiguravajući izuzetno niske gubitke vodljivosti i ispunjavajući stroge zahtjeve niske topline za aplikacije s velikom strujom.
Izolacijska i dielektrična čvrstoća
Početni otpor izolacije doseže 1000 MΩ (testiran na 500 VDC). Performanse dielektrične čvrstoće su izvanredne: 2500VAC/1min između otvorenih kontakata i 5000VAC/1min između zavojnice i kontakata, pružajući široke sigurnosne granice za sustav.
Vrijeme odziva
Vrijeme rada (pri nominalnom naponu) ≤45 ms, vrijeme oslobađanja (pri nominalnom naponu) ≤10 ms, nudi brz i pouzdan odgovor kako bi se zadovoljili zahtjevi upravljanja brzim prebacivanjem fotonaponskih pretvarača i druge opreme.
Specifikacije zavojnice i energetski učinkovit rad
FH67NE dostupan je u pet opcija napona zavojnice: DC 6V, 9V, 12V, 24V i 48V, s nazivnom potrošnjom energije od samo 4W. Detaljni parametri za svaku specifikaciju su sljedeći:
| Nazivni napon | Radni napon (VDC) | Napon otpuštanja (VDC) | Nazivna struja (±10%) | Otpor zavojnice (±10%) | Nominalna snaga | Održavanje napona | Maks. napon |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%～100%Un (temperatura okoline 23 ℃) 55%～60%Un (temperatura okoline 85 ℃) | DC 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | DC 10,8 V | ||
| DC 12V | ≤9,00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4 V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8 V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | DC 57,6 V |
Operativne napomene:.
Napon održavanja zavojnice primjenjuje se 100 ms nakon primjene nazivnog napona, s rasponom napona održavanja od 55%～100% Un (na 23°C ambijentalne temperature) / 55%～60% Un (na 85°C ambijentalne temperature).
Kako biste izbjegli pregrijavanje i oštećenje zavojnice, nemojte kontinuirano primjenjivati napon koji prelazi maksimalni napon održavanja. Maksimalni napon održavanja odnosi se na maksimalni napon koji relej može izdržati u kratkom razdoblju.
Tipični scenariji primjene
Kao ključni preklopni element u fotonaponskim sustavima, FH67NE upravlja sigurnom kontrolom uključivanja/prekidanja na DC i AC strani. Njegov 200A/270A visoki kapacitet prijenosa struje lako upravlja trenutnim zahtjevima PV nizova velike snage, dok kontaktni razmak od ≥4,0 mm i otporni napon od zavojnice do kontakta od 5000 VAC osiguravaju značajne sigurnosne granice za visokonaponske primjene.
Sustavi za pohranu energije (ESS)
U sustavima za pohranu energije baterija, FH67NE se koristi za kontrolu punjenja/pražnjenja baterije i zaštitu. Niska potrošnja energije koju omogućuje njegov dizajn s magnetskim zasunom savršeno je u skladu sa strogim zahtjevima energetske učinkovitosti ESS-a, dok njegov široki raspon radne temperature osigurava stabilan rad u vanjskim ormarima za pohranu i sličnim okruženjima.
Za prebacivanje opterećenja industrijske opreme velike snage, FH67NE nudi vrlo pouzdano rješenje za uključivanje/isključivanje. Njegova izvrsna otpornost na vibracije i udarce, zajedno s mehaničkim vijekom trajanja do 1 milijun operacija, čine ga sposobnim za rukovanje različitim teškim industrijskim okruženjima.
Certifikati i osiguranje kvalitete
Serija FH67NE dobila je međunarodne certifikate UL, TÜV i CQC i u skladu je s ekološkim standardima RoHS, u potpunosti ispunjavajući zahtjeve za pristup tržištu velikih svjetskih regija.
Kao nacionalno visokotehnološko poduzeće, Fanhar Electronics je certificiran prema ISO9001 sustavu upravljanja kvalitetom, ISO14001 sustavu upravljanja okolišem i ISO45001 sustavu upravljanja zdravljem i sigurnošću na radu. Tvrtka ulaže 5%–8% godišnjeg prihoda od prodaje u istraživanje i razvoj i odobreno joj je preko 40 nacionalnih patenata za uporabne modele i izume. Sustav kontrole kvalitete cijelog procesa koji pokriva dizajn, nabavu sirovina i proizvodnju osigurava da svaki relej FH67NE pruža dosljednu i pouzdanu kvalitetu.
Zaključak
Novi energetski relej velike snage FH67NE integrira osnovne prednosti uključujući ultra-visoki kapacitet nosivosti struje (200A/270A), sigurnosnu strukturu s dvostrukim prekidom (razmak od ≥4,0 mm), izolacijski sustav klase F, dizajn male snage s magnetskim zaključavanjem i opcionalno poboljšanje hladnjaka. Kao Fanharov vodeći proizvod za nova energetska i industrijska tržišta s visokim opterećenjem, prošao je međunarodne certifikate UL, TÜV i CQC te je u skladu s RoHS zahtjevima. Već se široko koristi u fotonaponskim pretvaračima, sustavima za pohranu energije i industrijskoj upravljačkoj opremi. Bilo da dizajnirate fotonaponski pretvarač velike snage ili razvijate visokopouzdani sustav za pohranu energije, FH67NE je pouzdan izbor ključne komponente.
Često postavljana pitanja
P1: Koje su glavne razlike između verzija FH67NE 200A i 270A?
Osnovne razlike leže u nosivosti struje i strukturi glavnog terminala. Verzija od 270 A ima maksimalnu sklopnu struju od 275 A i maksimalni sklopni kapacitet od 275 000 VA, s prorezima na dnu glavnog priključka; verzija od 200 A ima maksimalnu sklopnu struju od 220 A i maksimalni sklopni kapacitet od 220 000 VA, s donjom glavnom stezaljkom bez proreza. Obje verzije dijele isti kontaktni razmak, klasu izolacije, parametre zavojnice i vanjske dimenzije.
P2: Koje praktične prednosti pruža kontaktni razmak od ≥4,0 mm?
Veliki kontaktni razmak od preko 4,0 mm značajno poboljšava sposobnost električne izolacije releja: ① smanjuje rizik ponovnog izbijanja luka, povećavajući pouzdanost odspajanja; ② ispunjava stroge zahtjeve razmaka visokonaponskih aplikacija; ③ u kombinaciji s dvostrukom prekidnom strukturom, tvori dvostruku sigurnosnu barijeru koja osigurava siguran rad pri 1000VAC.
P3: Za koje scenarije se preporučuje model hladnjaka?
Model hladnjaka posebno se preporučuje za: ① vanjske PV elektrane s visokim temperaturama okoline; ② aplikacije koje zahtijevaju dugotrajno provođenje velike struje; ③ sustavi visoke pouzdanosti sa strogim ograničenjima porasta temperature. Njegovo odvođenje topline znatno je bolje od standardne verzije, učinkovito smanjujući porast temperature releja i produžujući električni vijek trajanja. Međutim, imajte na umu da je hladnjak pod električnim naponom, tako da se tijekom instalacije mora održavati sigurnosni razmak od 10 mm.
P4: Koja je ekološka prilagodljivost FH67NE?
Raspon radne temperature -40°C～85°C, raspon vlažnosti 5%～85%. Otpornost na vibracije 10Hz～55Hz/1.0mm DA, otpornost na udarce funkcionalna 98m/s² (10g) i destruktivna 980m/s² (100g), ispunjavajući zahtjeve raznih teških okruženja kao što su vanjske PV stanice i industrijska distribucija.
P5: Mogu li se pružiti uzorci ili tehnička podrška?
Fanhar Electronics podržava pružanje uzoraka i tehničku pomoć pri odabiru na temelju zahtjeva kupaca. Za posebne potrebe prilagodbe (strukturne, prilagodbe parametara itd.), obratite se Fanhar prodajnom ili tehničkom timu za daljnju pomoć. Ovo predstavljanje proizvoda služi samo kao referenca. Specifikacije su podložne promjenama bez prethodne najave. Za najnoviju tehničku dokumentaciju obratite se prodajnom timu Fanhar.
