Što je relej za zatvaranje?
A relej za zatvaranje je posebna vrsta elektromehaničke ili elektromagnetske sklopke. Njegova temeljna karakteristika je funkcija "memorije položaja": potreban mu je samo kratki strujni impuls da promijeni svoje stanje preklapanja, a nakon uklanjanja upravljačkog signala, može beskonačno održavati svoje trenutno stanje (UKLJUČENO ili ISKLJUČENO) dok ne primi povratni impulsni signal da ga promijeni.
Ovo je u oštroj suprotnosti s običnim relejima (bez zaključavanja), koji moraju biti stalno pod naponom da bi održali svoje stanje i vratit će se u svoj zadani položaj nakon prekida napajanja. Stoga su releji za blokiranje također poznati kao "bistabilni" releji, "zadržavajući" releji ili "magnetski zaporni" releji.
Kako rade releji za zaključavanje?
Osnovne komponente
Ključne komponente zapornog releja uključuju:
Zavojnica : Struktura s jednom ili dvije zavojnice, obično izrađena od bakrene žice niskog otpora, koja se koristi za stvaranje magnetskog polja.
Armatura (također poznata kao "reed switch") : Mali pomični metalni komad koji djeluje kao "vrata" prekidača.
Trajni magnet (za tip magnetskog zasuna) : Koristi se za držanje armature u položaju nakon prekida napajanja.
Mehanički zasun (za mehanički tip zasuna) : Fizički mehanizam za zaključavanje.
Detaljan princip rada
Kada se na zavojnicu primijeni kratki impuls struje, generirano magnetsko polje pokreće armaturu da se pomakne iz jednog kontaktnog položaja u drugi, čime se dovršava ili prekida strujni krug. Ključna točka je da nakon što ovaj impuls završi, armatura ostaje čvrsto u svom trenutnom položaju, oslanjajući se na magnetsku silu (za tipove s magnetskim zasunom) ili mehanički zasun (za tipove s mehaničkim zasunom), bez potrebe za kontinuiranim napajanjem. Aktivirati će se i resetirati samo kada se primijeni povratni impuls.
U aplikacijama kao što su OFF-odgoda vremena, radni slijed releja s dvostrukim namotajem je složeniji: kada struja teče kroz postavljenu zavojnicu (S), magnetski tok se generira u unutarnjem magnetskom krugu, stvarajući elektromagnetsku silu da privuče armaturu, zatvara normalno otvoreni kontakt i otvara normalno zatvoreni kontakt, održavajući postavljeno stanje. Kada odgoda isključivanja završi, struja teče kroz zavojnicu za resetiranje (R), uzrokujući otvaranje zatvorenog normalno otvorenog kontakta i ponovno zatvaranje otvorenog normalno zatvorenog kontakta.
Glavne vrste zapornih releja
Klasifikacija prema mehanizmu držanja
| Vrsta | Mehanizam držanja | Prednosti | Nedostaci | Tipične primjene |
|---|---|---|---|---|
| Magnetski zaporni relej | Stalni magnet ili magnetski krug koji se samozaključava | Brza radnja, mala veličina, dug životni vijek, ne utječe na gubitak snage | Slaba otpornost na vibracije | Pametna brojila, PV pretvarači |
| Mehanički relej za zatvaranje | Fizički mehanizam za zatvaranje | Visok kontaktni kapacitet, sposobnost podnošenja jake udarne struje, stabilne performanse pod termičkim ciklusima | Velika veličina, spora brzina prebacivanja, relativno kraći vijek trajanja | Velika veličina, spora brzina prebacivanja, relativno kraći vijek trajanja |
Klasifikacija prema strukturi svitka
| Vrsta | Strukturna značajka | Metoda pogona | Složenost kontrole |
|---|---|---|---|
| Jednostruka zavojnica | Jedna zavojnica za podešavanje i ponovno postavljanje | F Upravlja se promjenom polariteta ulazne struje (pozitivan/negativan puls) | Zahtijeva sklop H-mosta, veća složenost |
| Dual Coil | Neovisni "set" i "reset" zavojnice | Primjenom impulsa na odgovarajuću zavojnicu izvršava se odgovarajuća radnja | Dvostruki neovisni pogon, jednostavna i pouzdana kontrola |
Impulsni releji
Ovo je posebna vrsta magnetskog zapornog releja s integriranim elektroničkim upravljačkim krugom. Ne zahtijeva promjenu polariteta ulaznog impulsa; svaki put kada primi pulsni signal, automatski mijenja svoje stanje (naizmjenično se uključuje/isključuje poput prekidača). Kada se priključi napajanje, unutarnji krug automatski određuje trenutni položaj releja i pokreće suprotnu zavojnicu.
Impulsni releji idealni su za upravljanje istim uređajem s više lokacija pomoću više tipki, kao što je pokretanje i zaustavljanje pokretne trake s nekoliko točaka pomoću jedne tipke na svakoj lokaciji.
Relej za zaključavanje u odnosu na relej bez zabravljivanja: detaljna usporedba
| Značajka | Relej za zaključavanje (magnetski) | Relej bez zaključavanja (obični) |
|---|---|---|
| Mehanizam državnog holdinga | Koristi trajni magnet ili samozaključavanje magnetskog kruga za zadržavanje stanja kontakta, nije potrebno kontinuirano napajanje | Oslanja se na kontinuirano napajanje svitka radi stvaranja magnetske sile i održavanja stanja kontakta |
| Metoda pogona | Za promjenu stanja potrebna je samo impulsna struja (npr. puls od 0,1 sekunde) | Zahtijeva kontinuirano napajanje kako bi se održalo podignuto ili ispušteno stanje |
| Država kontakta | Bistabilno (stanje nepromijenjeno nakon gubitka struje) | Monostabilan (kontakti se resetiraju nakon gubitka struje) |
| Statička potrošnja energije | Nula (nema potrošnje energije tijekom držanja stanja) | Kontinuirana potrošnja (zavojnica treba dugotrajno napajanje) |
| Dinamička potrošnja energije | Kratka potrošnja samo tijekom prebacivanja (npr. 1W × 0,1s) | Kontinuirana potrošnja (npr. 2W × 24h) |
| Energetska učinkovitost | Prikladno za scenarije uštede energije s dugotrajnim radom | Prikladno za scenarije kratkotrajne ili povremene kontrole |
| Kontaktirajte život | Viša (bez kontinuiranog napajanja smanjuje štetu od luka) | Niži (dugotrajna energizacija sklona oksidaciji ili lijepljenju) |
| Otpornost na vibracije | Lošije (magnetski krug bi se mogao slučajno prebaciti zbog vibracija) | Bolji (oslanja se na mehanički povrat opruge, veća stabilnost) |
| Složenost pogona | Zahtijeva kontrolu polariteta (jedna zavojnica) ili dvostruki pogon (dvostruka zavojnica) | Zahtijeva samo jednostavan sklopni krug (npr. upravljanje tranzistorom/MOSFET-om) |
| Tipični strujni krug | Krug H-mosta ili dvostruki neovisni pogon | Krug s jednim prekidačem |
| trošak | Viša (složena struktura) | Donji (jednostavna struktura) |
Osnovne prednosti zapornih releja
Ekstremno niska potrošnja energije: Ovo je najistaknutija prednost releja za zatvaranje. Budući da troše energiju samo tijekom trenutka prebacivanja stanja, učinak uštede energije je značajan u dugotrajnim primjenama. Dizajn zasuna postiže protok struje samo tijekom ON/OFF sklopke, značajno doprinoseći uštedi energije opreme.
Memorija stanja: Automatski održava posljednje stanje nakon nestanka struje, ne zahtijeva strujni krug za resetiranje. Posebno je prikladan za aplikacije kojima je potrebno zadržavanje stanja nakon gubitka napajanja, kao što je funkcija memorije u pametnim prekidačima.
Nisko stvaranje topline zavojnice: Budući da nije potrebno kontinuirano napajanje, porast temperature zavojnice je vrlo nizak, što je korisno za poboljšanje pouzdanosti opreme i životnog vijeka.
Prikladno za uređaje s baterijskim napajanjem: Karakteristika nulte statičke potrošnje energije čini ga idealnim izborom za aplikacije s baterijskim napajanjem poput IoT uređaja i pametnih mjerača.
Glavni scenariji primjene
Industrijska automatizacija
Industrijski sustavi brojanja i sortiranja: Iskoristite bistabilnu karakteristiku za memoriju stanja.
Upravljački krugovi motora: U relejima s odgodom isključenja, zaporni releji se koriste za postizanje precizne kontrole kočenja.
Strojevi za pakiranje: Kombinirano upravljanje više jedinica.
Snaga i energija
Pametna brojila: Niska potrošnja energije, dugotrajan rad, omogućavanje funkcija kontrole plaćanja unaprijed.
PV pretvarači: česta prebacivanja, krugovi za detekciju kvara na zemlji.
Visokonaponski istosmjerni izvori napajanja: sklopni krug.
Testiranje i komunikacija
Telekomunikacijska oprema: Sustavi telefonskih centrala.
Automatska ispitna oprema: Prebacivanje ispitnog signala.
Vodič za odabir: Kako odabrati pravi relej za zatvaranje?
Preporučeni scenariji za odabir zapornih releja:
Dugotrajni rad s osjetljivošću na potrošnju energije: npr. uređaji s baterijskim napajanjem, IoT terminali.
Zahtjev za održavanje stanja nakon nestanka struje: npr. funkcija memorije u pametnim sklopkama, zadržavanje statusa opreme.
Ograničeno stvaranje topline zavojnice: okruženja visoke gustoće instalacije.
Potreba za kontrolom s više lokacija: npr. rasvjeta zgrade, kontrola pokretne trake.
Preporučeni scenariji za odabir običnih releja:
Troškovno osjetljive aplikacije: Nema potrebe za dugoročnim zadržavanjem stanja, npr. jednostavna kontrola kućanskih uređaja.
Jednostavna upravljačka logika: Nema potrebe za složenim pogonskim krugovima.
Vibracijska okruženja: Magnetski zaporni releji imaju slabiju otpornost na vibracije.
Ključni parametri odabira
Vrsta zavojnice: jedna zavojnica naspram dvostruke zavojnice. Dvostruka zavojnica nudi jednostavnu kontrolu, ali zahtijeva više pinova, dok jedna zavojnica štedi prostor, ali treba sklop za promjenu polariteta.
Ocjena kontakta: Odaberite na temelju struje opterećenja i napona. Na primjer, neki serijski proizvodi mogu prebacivati struje do nekoliko ampera, dok modeli prikladni za signalne krugove imaju manje strujne kapacitete.
Zahtjevi za potrošnju energije: Obratite pozornost na radnu snagu zavojnice. Na tržištu su dostupni proizvodi s ultra niskom potrošnjom energije.
Metoda montaže: montaža na tiskanu ploču, tehnologija površinske montaže (SMT) ili plug-in. Za prostorno ograničene primjene mogu se odabrati ultraminijaturni modeli za površinsku montažu.
Prilagodljivost okolini: Uzmite u obzir temperaturu, vlažnost, vibracije itd. Tipovi mehaničkog zabravljivanja nude stabilnije performanse pod toplinskim ciklusima.
Trendovi razvoja tehnologije
S globalnom rastućom potražnjom za uštedom energije i smanjenjem emisija, releji za zatvaranje dobivaju sve širu primjenu zbog svoje karakteristike nulte statičke potrošnje energije. Glavni razvojni trendovi uključuju:
Manja potrošnja energije zavojnice: Kontinuirano smanjenje radne potrošnje energije optimiziranjem dizajna magnetskog kruga i korištenjem novih materijala.
Manja veličina: Prilagodba zahtjevima visoke gustoće instalacije, kao što su određeni releji za površinsku montažu.
Veći kontaktni kapacitet: Povećanje kapaciteta opterećenja uz održavanje niske potrošnje energije.
Inteligentna integracija: Impulsni releji s ugrađenim elektroničkim krugovima za pametnije upravljanje.

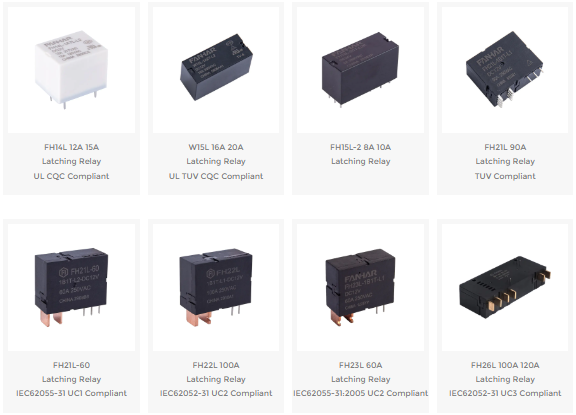

Istražite naše proizvode sa zapornim relejima
U FANHAR Electronics pružamo visoke performanse relej za zatvaranjes projektiran za zahtjeve modernih pametnih domova, industrijske kontrole, novih energetskih sustava i šire. S više od 30 serija i stotinama specifikacija, naš portfelj nudi savršenu ravnotežu mogućnosti prebacivanja, energetske učinkovitosti i pouzdanosti
Često postavljana pitanja
P1: Koja je razlika između impulsnog releja i običnog magnetskog zapornog releja?
Impulsni relej ima ugrađen elektronički upravljački krug, tako da ne zahtijeva promjenu polariteta; svaki impuls automatski mijenja stanje (poput prekidača s tipkama). Idealan je za upravljanje jednim gumbom na više mjesta, dok obični releji s magnetskim zaključavanjem zahtijevaju vanjsku kontrolu polariteta ili odvojene namotaje.
P2: Zašto se releji s dvostrukom zavojnicom obično koriste u aplikacijama s odgodom isključivanja?
Budući da odgoda ISKLJUČIVANJA zahtijeva jasne radnje postavljanja (početak mjerenja vremena) i ponovnog postavljanja (kraj mjerenja vremena). Releji s dvostrukom zavojnicom omogućuju neovisnu kontrolu ovih dviju radnji, pružajući jasnu i pouzdanu vremensku logiku uz izbjegavanje dodatne složenosti i rizika od buke promjene polariteta.
P3: Koju marginu treba ostaviti za nazivnu struju kontakta pri odabiru releja?
Kao opće pravilo, održavajte struju opterećenja ispod 80% nazivne vrijednosti kontakta (za otporna opterećenja). Za induktivna ili kapacitivna opterećenja (motori, kondenzatori, svjetiljke) dopustite veću marginu (preporučeno <50%) i uzmite u obzir udarnu struju. Uvijek pogledajte podatkovnu tablicu za krivulje maksimalne sklopne snage i napona.
P4: Mogu li se magnetski zaporni releji koristiti za visokofrekventno prebacivanje (npr. PWM)?
Ne preporučuje se. Magnetski zaporni releji dizajnirani su za niskofrekventne sklopke (najviše nekoliko puta u minuti). Visokofrekventni rad drastično skraćuje mehanički život i poništava prednost nulte snage. Za visokofrekventne primjene koristite poluprovodničke releje ili MOSFET-ove.
P5: Kako mogu provjeriti je li moj odabrani relej prikladan?
Preporuča se napraviti test sa stvarnim opterećenjem (uključujući najgore uvjete udarnog udara), izvršiti najmanje 1000 kontinuiranih ciklusa preklapanja i pratiti porast temperature kontakta, porast temperature zavojnice i promjene kontaktnog otpora. Također izvršite testove vibracija i zadržavanja nakon isključenja kako biste osigurali usklađenost sa zahtjevima okoline aplikacije.
