Temeljno razumijevanje releja
Relej je automatski sklopni uređaj koji koristi signal male struje za upravljanje strujnim krugom velike struje. U industrijskoj automatizaciji, kućanskim uređajima, energetskim sustavima i komunikacijskoj opremi, releji služe i kao "most" i kao "čuvar". Oni mogu pojačati signale, izolirati strujne krugove i postići složene upravljačke funkcije kroz logičke kombinacije.
Među brojnim kategorijama releja, elektromehanički releji (EMR) i poluvodički releji (SSR) dvije su najzastupljenije vrste. Iako su im funkcionalni ciljevi slični - oba "kontroliraju prebacivanje izlaznih krugova putem upravljačkih signala na ulaznoj strani" - njihova načela rada i unutarnje strukture su fundamentalno različiti. To dovodi do varijacija u životnom vijeku, brzini odziva, pouzdanosti i prikladnim scenarijima primjene. Razumijevanje ovih razlika pomaže inženjerima u donošenju optimalnih izbora na temelju zahtjeva projekta.
Principi rada elektromagnetskih releja i poluprovodničkih releja
Elektromagnetski relej (EMR)

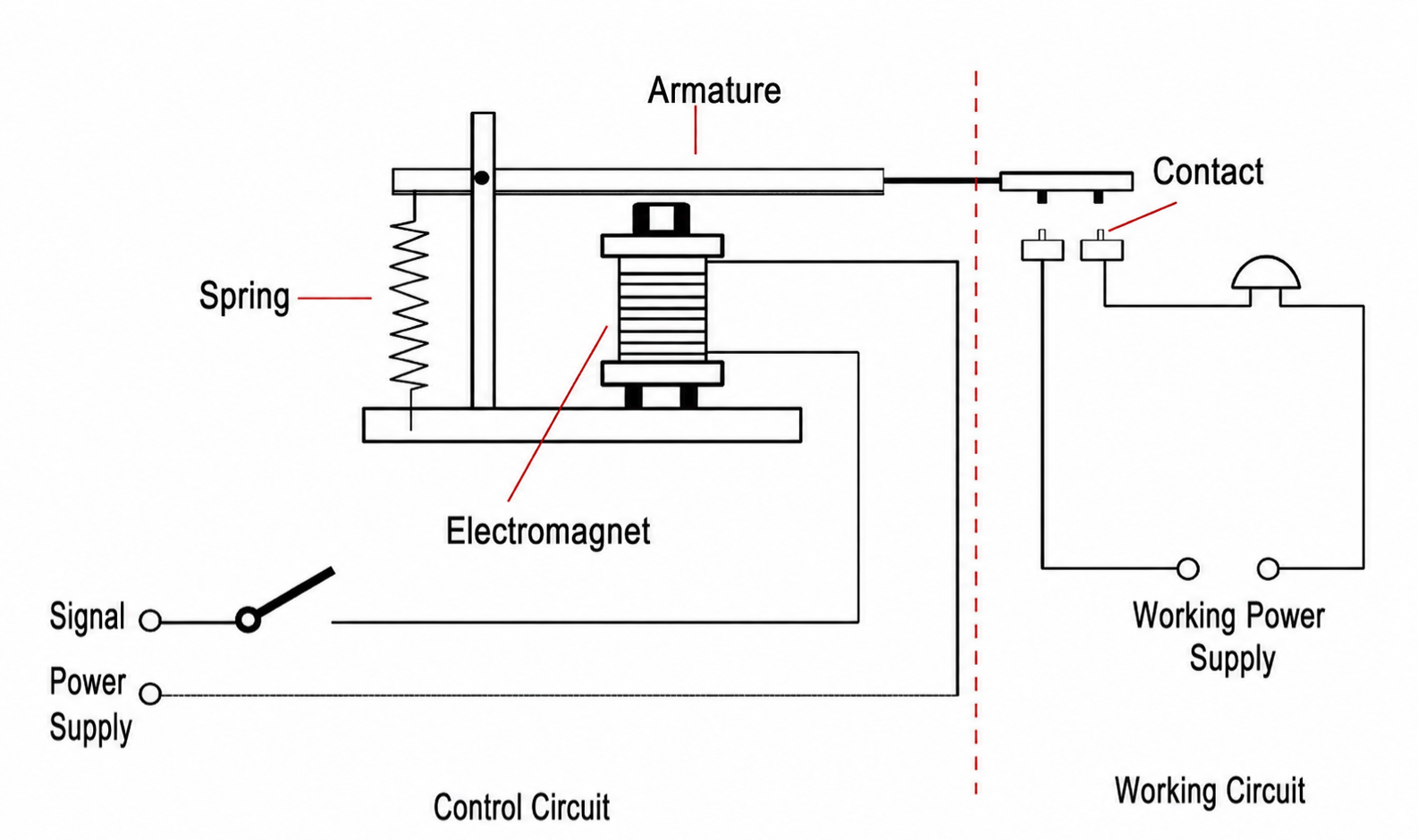

Povijest elektromagnetskih releja seže unatrag do razvoja telegrafske tehnologije u 19. stoljeću. Njihov se rad temelji na elektromagnetskoj indukciji: kada je zavojnica na kontrolnom kraju pod naponom, ona stvara magnetsko polje koje privlači armaturu, uzrokujući zatvaranje ili otvaranje mehaničkih kontakata i time kontrolirajući strujni krug opterećenja.
Karakteristike:
- Sadrži fizičke pokretne dijelove (kontakte i armaturu).
- Proces upravljanja nalikuje "fizičkom prekidaču", s intuitivnim i jasnim stanjima uključivanja/isključivanja.
- Podložan mehaničkom trošenju, lukovima i problemima s odbijanjem kontakta.
Poluprovodnički relej (SSR)

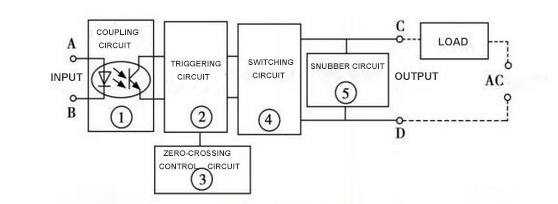

Solid-state releji nova su vrsta releja koja se pojavila posljednjih desetljeća s razvojem energetskih poluvodičkih uređaja. Iznutra ne sadrže mehaničke kontakte i obično se sastoje od komponenti kao što su optokapleri, tiristori (SCR), trijaci, MOSFET-ovi ili IGBT-ovi. Upravljački signal na ulaznom kraju je optički izoliran i zatim pokreće električne poluvodičke uređaje da se uključe ili isključe, čime se kontrolira krug opterećenja.
Karakteristike:
- Bez mehaničkih komponenti; preklapanje se ostvaruje putem elektroničkih elemenata.
- Velika brzina prebacivanja (obično razina milisekunde ili čak mikrosekunde).
- Tih rad bez luka ili mehaničkog trošenja.
- Predstavlja pad napona prema naprijed i manju struju curenja.
Ključne performanse i karakteristične razlike
Varijacije performansi u relejima često izravno određuju njihovu vrijednost primjene. Ključne razlike uključuju:
Brzina prebacivanja
Elektromagnetski releji, ograničeni mehaničkim radom, obično se prebacuju unutar 5-20 milisekundi. Solid-state releji, potpuno kontrolirani elektroničkim komponentama, postižu vrijeme odziva ispod 1 milisekunde, što ih čini prikladnima za visokofrekventnu kontrolu.
Životni vijek i pouzdanost
Životni vijek EMR-a ovisi o trajnosti kontakta. Dok mehanička izdržljivost može doseći milijune ciklusa, električna izdržljivost često doseže vrhunac u stotinama tisuća ciklusa, uz značajnu degradaciju pod uvjetima visoke struje ili čestih preklapanja. SSR-ovi nemaju mehaničko trošenje, teoretski nude gotovo beskonačan vijek trajanja. Oni mogu dugotrajno stabilno raditi sve dok elektroničke komponente ostanu netaknute.
Buka i elektromagnetske smetnje
EMR proizvodi zvuk "škljocanja" tijekom prebacivanja, a stvaranje luka između kontakata može uzrokovati elektromagnetske smetnje. SSR-i rade potpuno tiho bez stvaranja luka, što ih čini posebno prikladnima za medicinsku, laboratorijsku i komunikacijsku opremu osjetljivu na buku.
Potrošnja energije i proizvodnja topline
EMR troše energiju kada napajaju zavojnicu, ali pad napona na kontaktima je izuzetno nizak kada su vodljivi, što rezultira zanemarivom dodatnom potrošnjom energije u dijelu opterećenja. SSR-ovi generiraju primjetnu toplinu zbog pada napona kondukcije kada se struja opterećenja povećava, što zahtijeva dodatni dizajn za raspršivanje topline.
Izolacija i sigurnost
EMR praktički ne pokazuju struju curenja kada su kontakti otvoreni, pružajući izvrsnu izolaciju. SSR-i obično imaju malu struju curenja u isključenom stanju, što zahtijeva posebnu pozornost za aplikacije koje zahtijevaju "nulto curenje" (npr. mjerni instrumenti, medicinska oprema).
Scenariji primjene i razmatranja odabira
Odabir releja ovisi o vrsti opterećenja, frekvenciji upravljanja, radnom okruženju i proračunskim ograničenjima.
Prikladni scenariji za elektromagnetske releje
Niskofrekventna kontrola : Tradicionalna opterećenja kao što su rasvjeta, grijači i motori.
Visoki udari struje : EMR kontakti bolje podnose udarne struje.
Proračunska ograničenja : EMR-ovi nude niske cijene uz jednostavno održavanje i zamjenu.
Prikladni scenariji za poluprovodničke releje
Visokofrekventna kontrola : Brzo prebacivanje u automatiziranim proizvodnim linijama.
Okruženja osjetljiva na buku : Bolnice, laboratoriji, precizni instrumenti.
Teški uvjeti : SSR-i pružaju veću pouzdanost u uvjetima visoke vibracije ili visoke vlažnosti.
Trend prema korištenju hibrida
Inženjeri često kombiniraju EMR i SSR unutar sustava. Na primjer, SSR-ovi upravljaju brzim prebacivanjem visoke frekvencije dok EMR-ovi osiguravaju konačnu izolaciju ili hitno isključivanje strujnog kruga. Ovaj pristup produljuje životni vijek uz smanjenje troškova.
Usporedba testiranja vijeka trajanja i pouzdanosti
Životni vijek je kritična metrika u aplikacijama relejnog inženjeringa. Eksperimentalni podaci ilustriraju:
- Tipični EMR postiže 100 000 električnih ciklusa pri nazivnoj struji, produžujući se do 500 000 ciklusa pod uvjetima malog opterećenja.
- Pod identičnim uvjetima, SSR može lako izdržati desetke milijuna sklopnih operacija, a njegov vijek trajanja uvelike je određen sposobnošću podnošenja napona i rasipanjem topline njegovih poluvodičkih komponenti.
Nadalje, SSR-i obično nadmašuju EMR-ove u teškim okruženjima. Na primjer, u scenarijima visoke vlažnosti ili visokih vibracija, EMR kontakti mogu oksidirati, pokazivati odbijanja ili čak zapeti, dok na SSR-ove ne utječu mehanički čimbenici.
Trendovi budućeg razvoja
S porastom pametne proizvodnje, Interneta stvari i nove energije, potražnja za relejima razvija se u novim smjerovima:
Visokofrekventna kontrola : Kako se oprema za automatizaciju sve više oslanja na kontrolu velike brzine, tržišni udio SSR-a nastavit će se širiti.
Velika snaga i toplinska optimizacija : Napredak u tehnologiji poluvodiča postupno će smanjiti gubitke vodljivosti u novim SSR-ima, smanjujući ovisnost o rasipanju topline.
Pametni releji : Budući releji mogu integrirati nadzor statusa, samozaštitu i mogućnosti daljinske komunikacije, razvijajući se prema "pametnim modulima".
Hibridni releji : Kombinirajući visoku nosivost struje EMR-a sa SSR-ovim performansama prebacivanja velike brzine, hibridne releje razvija sve veći broj proizvođača.
Tablica usporedbe – elektromagnetski releji u odnosu na poluprovodničke releje
| Aspekt | Elektromagnetski relej (EMR) | Poluprovodnički relej (SSR) |
|---|---|---|
| Princip rada | Elektromagnetska zavojnica pokreće mehaničke kontakte | Poluvodički uređaji se uključuju/isključuju |
| Brzina prebacivanja | 5 – 20 ms | < 1 ms |
| Životni vijek | Mehaničko trošenje, ~10⁴ – 10⁶ ciklusa | Gotovo beskonačan, ograničen samo vijekom trajanja poluvodiča |
| Buka | Čujni "klik" | Potpuno tiho |
| Luk i smetnje | Prisutni luk i EMI | Bez luka, niske smetnje |
| Snaga i toplina | Zavojnica troši snagu; kontakti imaju vrlo nizak pad | Pad napona provođenja; zahtijeva odvod topline |
| Struja curenja | Skoro nula kada je otvoren | Postoji mala struja curenja |
| trošak | Niži početni trošak; jednostavno održavanje | Veći unaprijed; treba toplinski dizajn |
| Tipične primjene | Niskofrekventni, visokonaponski, troškovno osjetljivi scenariji | Visokofrekventni, tihi, surovi ili dugoročni scenariji |
Često postavljana pitanja
P1: Mogu li se EMR i SSR izravno zamijeniti?
Ne, ne jednostavno. Njihovi zahtjevi pogona (zavojnica u odnosu na DC/AC ulaz), izlazne karakteristike (mehanički kontakt u odnosu na pad napona poluvodiča) i kompatibilnost opterećenja (AC/DC univerzalni u odnosu na moguće ograničeno) razlikuju se. Prije zamjene pažljivo provjerite ulazni napon, kapacitet izlazne struje, vrstu opterećenja (otporničko, induktivno, kapacitivno) i uvjete rasipanja topline.
P2: Koja je prednost funkcije "prelaska nule" u SSR-u?
Uključivanje nulte točke (uobičajeno u AC SSR-ima) prebacuje izlaz blizu nulte točke izmjeničnog napona, uvelike smanjujući udarnu struju i elektromagnetske smetnje. Idealan je za otporna opterećenja (npr. grijalice). Za induktivna opterećenja, prelazak nule može uzrokovati probleme s faznom kontrolom; umjesto toga trebao bi se koristiti SSR s nasumičnim uključivanjem.
P3: EMR kontakti su skloni gorenju. Kako se može produžiti vijek trajanja električne energije?
Nekoliko mjera pomaže: ① Dodajte RC prigušivač ili varistor preko opterećenja za suzbijanje luka; ② Smanjite nazivnu vrijednost kontakta (npr. koristite kontakt od 10 A za samo 5 A); ③ Izbjegavajte često prebacivanje pod opterećenjem; ④ Za induktivna opterećenja poput motora, ugradite dodatne uređaje za gašenje luka.
P4: SSR-i stvaraju značajnu toplinu. Kako treba ispravno projektirati odvođenje topline?
SSR stvaranje topline ≈ prednji pad napona × struja opterećenja. Odaberite odgovarajući hladnjak na temelju toplinskog otpora navedenog u podatkovnoj tablici; dodajte ventilator ili prisilno hlađenje zrakom ako je potrebno. Nanesite termalnu pastu i osigurajte dobar protok zraka oko hladnjaka. Za kontinuirani rad s punim opterećenjem, preporučljivo je smanjiti na 60-80% nazivne struje.
P5: Za aplikacije koje zahtijevaju višestruke kontakte (npr. DPDT), moram li koristiti EMR?
Tradicionalno, EMR-ovi nude više konfiguracija kontakata (DPDT, 3PDT, itd.), dok je većina SSR-ova SPST. Međutim, možete kombinirati više SSR-ova ili koristiti specijalizirane višekanalne SSR module za postizanje sličnih funkcija, iako se troškovi i veličina povećavaju. Ako jedan uređaj mora upravljati s više putanja prebacivanja, EMR ostaje prikladniji izbor.
