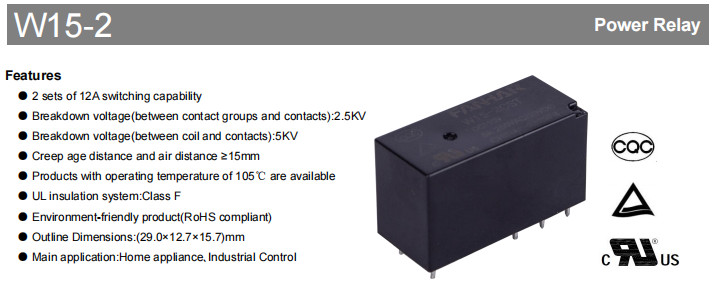

W15-2 relej snage

Serija W15-2 ima visoke performanse relej snage namijenjen za korištenje u aplikacijama za kontrolu srednjeg do visokog opterećenja. U središtu leži dvojni set, 12A nezavisna mogućnost prebacivanja, koja omogućuje pouzdano upravljanje dvama krugovima, bilo istovremeno ili pojedinačno. Ovo pruža fleksibilno rješenje za kućanske uređaje, industrijske upravljačke sustave, opremu za automatizaciju i sustave napajanja. Zahvaljujući otpornom naponu izolacije do 5 kV, proširenom rasponu radne temperature od -40°C do 105°C i eko-dizajnu usklađenom s RoHS-om, nudi visoku pouzdanost i dug životni vijek u različitim i zahtjevnim okruženjima primjene.

Osnovne prednosti

Serija W15-2 kombinira izvanredne performanse i izdržljivost unutar svojih malih dimenzija od 29,0×12,7×15,7 mm.

Neovisna dvokanalna kontrola: Serija W15-2 kombinira izvanredne performanse i izdržljivost unutar svojih malih dimenzija od 29,0×12,7×15,7 mm.

Robusna električna izolacija: 5KV otporni napon između zavojnice i kontakata učinkovito potiskuje smetnje i štiti niskonaponsku upravljačku stranu.

Vrhunska otpornost na okoliš: nudi se u verziji za visoke temperature od 105 ℃ s opcijama brtvljenja otpornim na prašinu i onečišćenje, otporan je na industrijsku prašinu, vlagu i korozivne plinove (npr. H₂S, SO₂).

Globalna usklađenost s okolišem: u potpunosti je usklađen s RoHS-om i zadovoljava standarde zelene proizvodnje i međunarodne propise o pristupu tržištu.

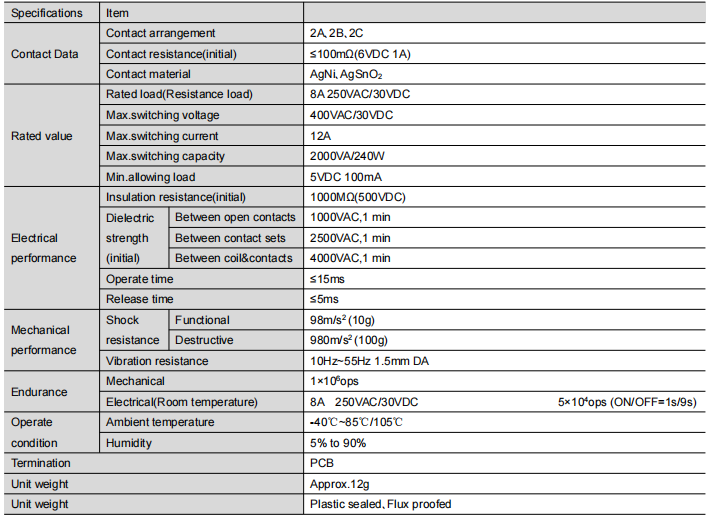

Detaljne tehničke specifikacije

Kontaktni sustav: fleksibilan i pouzdan

Mogućnosti konfiguracije: Postoje tri vrste oblika: 2A (normalno otvoren), 2B (normalno zatvoren) i 2C (promjena). Oni se mogu koristiti za prilagodbu različitim zahtjevima upravljanja.

Znanost o materijalima:

AgNi kontakti: svestran izbor koji nudi vodljivost i stabilnost kontakta.

AgSnO₂ kontakti: idealan za induktivna opterećenja kao što su motori i zavojnice releja, ovaj proizvod je dizajniran za izazovna opterećenja i ima otpornost na luk i habanje.

Električna izvedba: Maksimalna vrijednost za opterećenje je 8A pri 250VAC/30VDC, maksimalni sklopni kapacitet je 12A/400VAC, a početni otpor kontakta je ≤100mΩ. To osigurava visokoučinkovito provođenje.

Izolacija i sigurnosna barijera

Otpor izolacije ≥1000MΩ (na 500VDC).

Sveobuhvatna dielektrična čvrstoća: 1000VAC između otvorenih kontakata, 2500VAC između setova kontakata i 4000VAC između zavojnice i kontakata, sve u trajanju od jedne minute.

Puzna staza i zazor ≥15 mm, osiguravajući visoko pouzdanu sigurnosnu izolaciju.

Mehanička i dinamička izvedba

Brzi odziv: Kontrola u stvarnom vremenu zajamčena je samo ako vrijeme rada nije veće od 15 ms, a vrijeme otpuštanja nije veće od 5 ms.

Dug vijek trajanja: mehanička dugovječnost doseže do 1.000.000 operacija; električna izdržljivost ostaje produljena pod nazivnim opterećenjem.

Robusna konstrukcija: Otporan je na vibracije (10–55 Hz, amplituda 1,5 mm) i razorne udare do 100 g, što ga čini prikladnim za teške uvjete.

Kompatibilnost zavojnice i pogona

Prilagođava 12 uobičajenih napona u rasponu od 3VDC do 110VDC, olakšavajući besprijekornu integraciju s prevladavajućim PLC-ovima i kontrolerima.

Tipični primjeri: 12VDC varijanta (radni napon ≤9.0VDC, otpor zavojnice 360Ω); Varijanta od 24 VDC (radni napon ≤18,0 VDC, otpor zavojnice 1440Ω), obje pokazuju nisku potrošnju energije od približno 400 mW.

Konfiguracija prilagodljivosti okolišu

Temperatura: Standardna verzija: -40 ℃ do 85 ℃; Verzija za visoke temperature: do 105 ℃.

Vlažnost: 5% do 90% RH.

Mogućnosti brtvljenja:

Tip otporan na strujanje: Ovaj je proizvod prikladan za čiste unutarnje okoline, kao što su one u potrošačkoj elektronici i komunikacijskim uređajima.

Plastično zatvorena vrsta: ovo je obavezno za industrijska i vanjska okruženja gdje postoji zagađenje korozivnim plinom ili prašinom.

Globalni certifikati, vaša garancija

Serija W15-2 posjeduje ključne međunarodne certifikate koji su vaša putovnica za globalnu distribuciju proizvoda.

UL/C-UL certifikat (E475405): Prepoznaje 8A 250VAC/30VDC opterećenje, podržava motor i rasvjetna opterećenja.

TUV certifikat (R 50332875): Pokriva sve konfiguracije kontakata, potvrđuje opterećenje od 12 A i rad na visokoj temperaturi od 105 ℃.

Kineski CQC certifikat (CQC15002137649): Sukladan je zahtjevima kineske obvezne certifikacije proizvoda.

Izolacijski sustav: Izolacijski materijali UL klase F (155 ℃) jamče dosljednu izvedbu u uvjetima produžene visoke temperature.

Tipične primjene i vodič za odabir

Široka područja primjene:

Kućanski aparati: kompresori klima uređaja, motori perilice rublja, upravljanje kuhinjskim aparatima velike snage.

Industrijska kontrola: PLC izlazni moduli, start/stop motora, prebacivanje grijača.

Oprema za automatizaciju: robotske ruke, transporteri, kontrola pokretne trake.

Upravljanje energijom: prebacivanje prijenosa UPS-a, kontrola PV pretvarača, kontrola kruga za punjenje EV.

Precizan vodič za odabir:

Format modela: W15-2AST-XXX

Raščlamba koda:

Kontakti: 2A (NO), 2B (NC), 2C (CO)

Brtvljenje: Ništa (zaštićeno od fluksa), S (plastično zatvoreno)

Kontaktni materijal: Nil (AgNi), T (AgSnO₂)

Poseban kod: npr. G (pozlaćeni kontakti za mikro signale)

Napon zavojnice: 3-110VDC izborno

Savjet za odabir: Strogo odaberite vrstu brtvljenja na temelju opisa prilagodljivosti okolišu i vašeg specifičnog slučaja uporabe.

Ključne točke instalacije i korištenja

Montaža: PCB plug-in montaža. Prikazani su detaljni dijagrami ožičenja i rasporeda (pogled s donje strane). Preporučena tolerancija rasporeda PCB-a: ±0,1 mm.

Lemljenje: Kako bi se izbjeglo toplinsko oštećenje zatvorenog kućišta, savjetuju se postupci lemljenja s reguliranom temperaturom.

Napomene o korištenju:

Izbjegavajte mehanički udar ili pad.

Ne preporučuje se za vrlo niske uvjete opterećenja ispod 5VDC 100mA.

Održavanje: Očekivani životni vijek postiže se radom pod određenim uvjetima. Redovita procjena stanja kontakta i radnog trajanja pomaže u održavanju optimalnih performansi.

Zaključak

Relej serije W15-2, uključujući dvostruki sklopni kapacitet od 12 A, izolacijsku izvedbu, širok raspon temperatura i nekoliko međunarodnih certifikata, pouzdana je komponenta za električnu izolaciju i kontrolu u kućanskim i industrijskim primjenama. Pruža dugoročne pouzdane performanse u standardnim primjenama iu teškim okruženjima koja uključuju visoke temperature ili onečišćenje.

Ako trebate dodatne tehničke informacije, uzorke ili pomoć s narudžbama, obratite nam se.
