Sa svojom robusnom funkcionalnošću i neusporedivom prilagodljivošću, programabilni logički kontroleri (PLC-ovi) pojavili su se kao neosporna standardna opcija za upravljačke sustave u valu industrijske automatizacije. Međutim, tehnološka evolucija ne znači potpunu nestanak starijih tehnologija. Jasna zrnatost filma ne može se u potpunosti zamijeniti digitalnom fotografijom, a širenje PLC-a nije zasjenilo relejnu logiku. U specifičnim scenarijima primjene i temeljnim zahtjevima, ovaj klasični elektromehanički upravljački sustav i dalje svijetli nezamjenjivim svjetlom. Ovaj će članak, iz profesionalne perspektive, sustavno razraditi pet ključnih prednosti relej logiku u usporedbi s PLC-ovima, otkrivajući njegovu trajnu inženjersku vrijednost.
Foundation & Essence – Što je relejna logika i kako radi?
Prvo moramo detaljno definirati i razumjeti logiku releja prije nego što istražimo njegove prednosti.
What is Relay logika?
Relejna logika je automatizirani upravljački sustav koji obavlja specifične upravljačke zadatke povezivanjem hardverskih elemenata, kao što su kontaktori i elektromehanički releji, putem fizičkog ožičenja. To je bila primarna i najčešća metoda upravljanja u području industrijske automatizacije prije rođenja programabilnog logičkog kontrolera (PLC), i može se nazvati temeljnim kamenom temeljcem moderne tehnologije automatizacije.
Njegove osnovne karakteristike su:
Hardware Implementation : Sve logičke funkcije realiziraju se kombiniranjem i povezivanjem fizičkih komponenti kao što su releji, mjerači vremena i brojači.
Hard-Wired Program : Upravljački "program" nije pohranjen u softveru, već ga dizajneri crtaju kao električne shematske dijagrame (obično u formatu ljestvičastog dijagrama) na temelju zahtjeva upravljanja. Na temelju tih shema, tehničari zatim koriste fizičke žice za povezivanje različitih komponenti u skladu s logičkim odnosima. Sama ova mreža ožičenja je nepromjenjivi "program".
Parallel Execution : Nakon uključivanja, logički odnosi u svim krugovima se procjenjuju i izvode istovremeno, što se bitno razlikuje od metode sekvencijalnog skeniranja PLC-a.
Kako radi relejna logika?
Njegov princip rada može se raščlaniti na tri temeljna sloja:

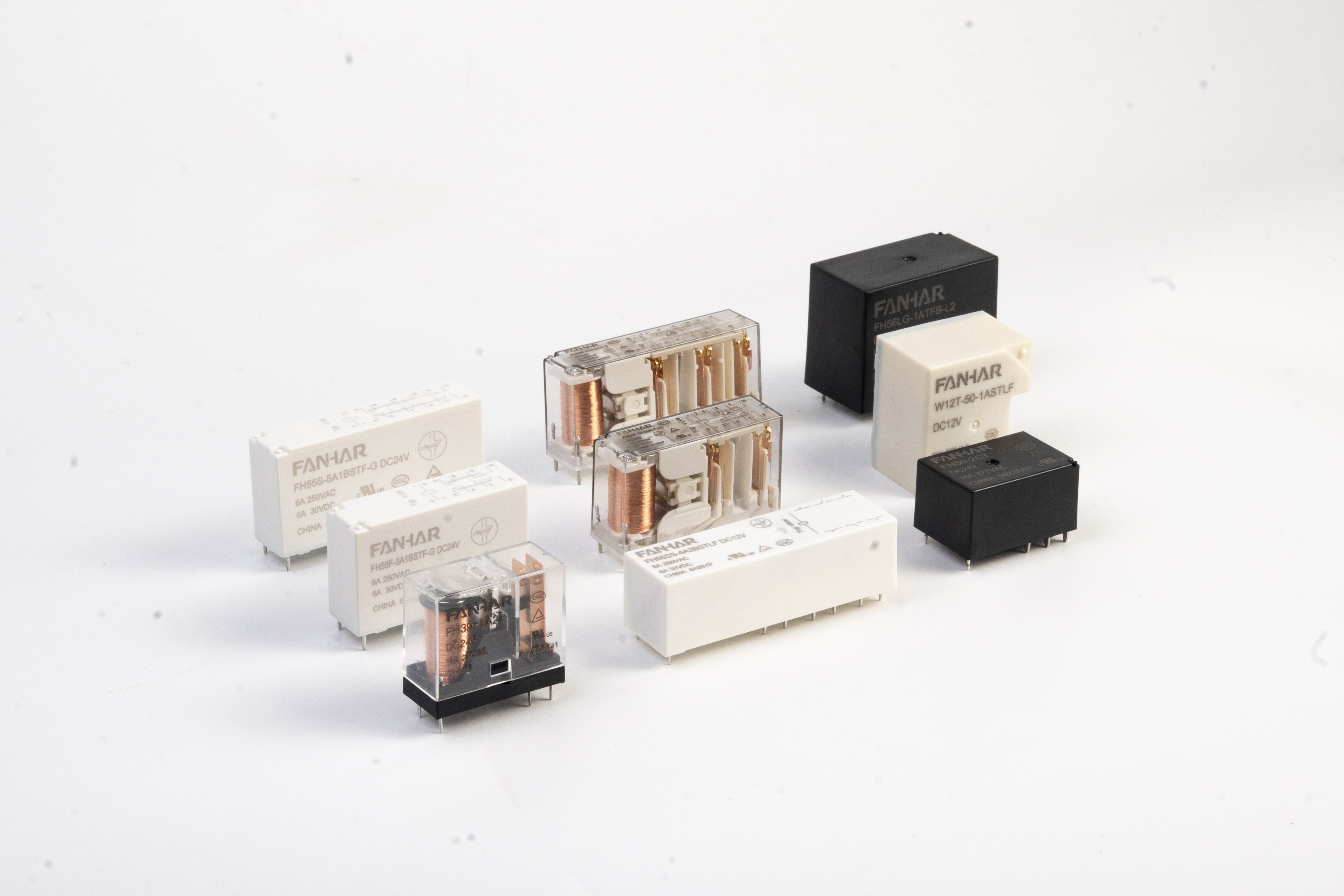

Osnovna komponenta: relej
Relej je u biti elektromagnetski prekidač koji koristi "malu struju" za upravljanje "velikom strujom" ili "drugim strujnim krugom". Njegova najosnovnija radna jedinica uključuje:
Zavojnica : Primjena nazivnog napona preko zavojnice uzrokuje stvaranje magnetskog polja, što zauzvrat povećava vjerojatnost da će unutarnja armatura postati aktivna.
Kontakti : Zavojnica je električno izolirana od priključaka. Kada je zavojnica pod naponom ili bez napona, mijenja se stanje spojeva.
Najčešći tipovi su:
Normalno otvoreni kontakt (NO) : Otvoreno kada zavojnica nije pod naponom, zatvara se nakon dovođenja napona.
Normalno zatvoreni kontakt (NC) : Zatvoren kada zavojnica nije pod naponom, otvara se nakon dovođenja pod napon.
Logička implementacija: Kombinacija kontakata
Osnovna logika (I, ILI, NE) relejne logike ostvaruje se serijskim i paralelnim spajanjem kontakata:
I logika: U krugu su dva ili više tipično otvorenih kontakata spojeni u seriju, kao što su A i B iz zasebnih releja. Struja može proći za pogon izlaznog uređaja (npr. motora) samo ako su kontakt A i kontakt B zatvoreni (tj. releji A i B su pod naponom).
Logika ILI: Dva ili više normalno otvorenih kontakata (A ili B) spojeni su paralelno unutar kruga. Struja može proći kako bi pokrenula izlaz kada su kontakt A ili kontakt B zatvoreni.
NIJE Logika: Koristi se normalno zatvoreni kontakt. Kada je svitak pod naponom, njegov normalno zatvoreni kontakt se otvara. Time se postiže NOT logika "izlaz se zaustavlja kada je uvjet ispunjen."
| Logic | Relay Wiring | Izlaz Condition |
|---|---|---|
| I | Kontakti in Series | All contacts closed |
| ILI | Kontakti in Parallel | Svaki kontakt zatvoren |
| NOT | Normally Closed Contact | Izlaz onemogućen kada se relej aktivira |
System Workflow
Input : Terenski uređaji kao što su tipke, prekidači i senzori (npr. granični prekidači) djeluju kao ulazni signali; sami se mogu promatrati kao posebni kontakti integrirani u upravljački krug.
Logic Processing : Promjene u stanju (uključeno/isključeno) ovih ulaznih kontakata mijenjaju strujne staze kroz sljedeće zavojnice releja. Kao rezultat toga, određeni broj svitaka releja je ili pod naponom ili bez napona, mijenjajući stanja njihovih pojedinačnih kontakata. Ovaj se proces širi kroz različite krugove na domino način, dajući na kraju rezultat temeljen na unaprijed postavljenoj logici ožičenja ili 'programu'.
Output : Konačno, rezultat logičke operacije kontrolira uključeno/isključeno stanje kruga koji sadrži aktuator (npr. kontaktor, pokretač motora, indikatorsko svjetlo, solenoidni ventil), čime pokreće opremu da izvrši odgovarajuću radnju.
Razumijevanje ove baze omogućuje nam dublje razumijevanje njenih budućih značajnih prednosti.
Neusporediva jednostavnost i operativna transparentnost
Najintuitivnija i temeljna prednost relejne logike leži u njezinoj krajnjoj jednostavnosti i neosporivoj transparentnosti.
Fizička vidljivost : U upravljačkoj ploči koja se temelji na releju, logika se implementira kroz povezivanje fizičkih entiteta poput bakrenih žica, zavojnica releja, kontakata kontaktora i mehaničkih blokada. Cijeli sustav je "otvorena knjiga". Svaki inženjer ili osoba za održavanje s osnovnim znanjem o elektrotehnici može 'pročitati' cijeli proces upravljanja samo svojim vidom i dodirom, bez potrebe za bilo kakvim posebnim instrumentima. Oni mogu jasno vidjeti koji je svitak releja pod naponom i uvučen, koji je normalno otvoreni kontakt fizički zatvoren i koja indikatorska lampica svijetli zbog vodljivosti kruga. Ova karakteristika "ono što vidiš to i dobiješ" prevodi apstraktnu logiku kontrole u konkretne fizičke radnje.
Jednostavnost razumijevanja i praćenja : Postoji korespondencija jedan na jedan između logičkog dijagrama releja (obično u formatu ljestvičastog dijagrama) i stvarnog fizičkog izgleda. Prilikom rješavanja problema tehničar može držati dijagram strujnog kruga, koristiti multimetar za mjerenje kontinuiteta dio po dio i točno locirati točku kvara - bili to oksidirani kontakti, izgorjela zavojnica ili labava žica - prateći putanju žica, slično kao detektiv koji prati tragove. Ovaj proces je izravan, linearan i lako shvatljiv.
Usporedba s PLC-om : Program PLC-a je kodiran kao binarni podatak unutar mikročipa. Da bi se razumjelo ponašanje sustava, potrebno je upotrijebiti računalo opremljeno specijaliziranim softverom, uspostaviti vezu s PLC-om i aktivirati online način nadzora. Ovaj proces dodaje tehničku prepreku održavanju, apstrahirajući probleme fizičkog svijeta u varijable i statusne bitove na zaslonu. Za osoblje koje je naviklo na tradicionalno električno održavanje, daleko je manje intuitivan i lak za korištenje od logike releja.
Vrhunska robusnost i pouzdanost u ekstremnim okruženjima
Kada se radi o teškim industrijskim okruženjima, relejna logika često pokazuje veću otpornost i pouzdanost od elektroničkih uređaja.
Snažna sposobnost sprječavanja smetnji: Releji su komponente elektromehaničkog pokretanja čija promjena stanja ovisi o jakosti magnetskog polja koju stvara struja zavojnice. Posjeduju urođenu otpornost na uobičajene električne smetnje u industrijskim okruženjima, kao što su naponski udari, elektromagnetske smetnje (EMI) i radiofrekvencijske smetnje (RFI). Osim ako je smetnja dovoljno jaka da izravno razbije izolaciju ili zavarene kontakte, općenito ne uzrokuje kvarove ili logičku zabunu.
Izvrsna otpornost na okoliš: Visokokvalitetni industrijski releji i kontaktori dizajnirani su da izdrže teške uvjete kao što su visoke temperature, visoka vlažnost, prašina, kontaminacija uljem i kontinuirane vibracije. Bez osjetljivih središnjih procesorskih jedinica, kristalnih oscilatora ili memorijskih čipova, oni lakše kvare pod intenzivnim stresom. Ormar releja prekriven uljem i prašinom često može nastaviti raditi stabilno, dok bi PLC pod istim uvjetima mogao često kvariti zbog slabog odvođenja topline ili korozije kruga.
Predvidljivi životni vijek i načini kvarova: Životni vijek releja obično se definira njegovim brojem mehaničkih operacija ili ciklusa prebacivanja opterećenja. Ovo je predvidljiv, deterministički proces fizičkog trošenja. Osoblje za održavanje može uspostaviti prediktivni raspored održavanja i zamjene na temelju učestalosti rada opreme. S druge strane, kvarovi PLC-a obično su nepredvidivi i nasumični kvarovi elektroničkih komponenti koji rezultiraju potpunim kvarom sustava.
Značajna isplativost u jednostavnim primjenama
Niska početna ulaganja: Uspostava osnovne upravljačke funkcije s ograničenim brojem ulazno/izlaznih (I/O) točaka, kao što je konvencionalni alatni stroj ili izravni start/stop pokretni sustav, podrazumijeva isključivo troškove hardvera, uključujući releje, tipke, prekidače i prekidače. Za usporedbu, čak i odabir najmanjeg, najekonomičnijeg PLC-a uključuje troškove za samu PLC jedinicu, modul napajanja, licenciranje softvera za programiranje (čak i ako je djelomično besplatno za neke marke) i kabele za programiranje. Za male projekte koji su iznimno osjetljivi na proračun, "ulazni trošak" relejnog rješenja je niži.
Bez skrivenih troškova: Relejni logički sustavi ne uključuju naknade za licenciranje softvera, troškove nadogradnje značajki, naknade za obuku ili skupe troškove rada programera. Nakon što je sustav instaliran i pušten u rad, primarni dugoročni trošak je trošak zamjene hardvera, koji ima vrlo nisku vjerojatnost pojavljivanja - jasan i kontroliran.
Intuitivna vizualizacija i jednostavnost dijagnostike koju nudi fizička prisutnost
Relejna logika pruža jedinstvenu fizičku vizualnu povratnu informaciju, koja je ključna za praćenje statusa sustava i brzu dijagnozu.
Izravna vizualna i slušna povratna informacija: tehničari mogu brzo procijeniti radnu fazu sustava bez ikakvih instrumenata, jednostavno promatrajući položaj zastavica indikatora releja i slušajući zvukove "klika" pri uključivanju i isključivanju kontakta. Ovaj multi-senzorni povratni mehanizam je nešto što nijedno digitalno sučelje ne može pružiti. U bučnoj radionici, iskusni tehničar može čak reći radi li oprema normalno samo "slušanjem".
Ekstremno brza lokalizacija greške: Kao što je spomenuto u prvoj točki, proces dijagnoze greške je linearan. Ako se izlazna točka ne aktivira, može se unatrag provjeriti je li odgovarajuća zavojnica releja pod naponom, provode li kontakti i je li osigurač pregorio. Cijeli postupak može zahtijevati samo multimetar i nekoliko minuta. U PLC sustavu može biti bitno povezati računalo za sekvencijalnu provjeru programske logike, statusa izlazne točke i indikatora modula, čime se komplicira proces i zahtijeva stručnost naprednih ljudi.
Inherentna neovisnost i imunitet na prijetnje kibernetičkoj sigurnosti
U današnjem svijetu u kojem su kibersigurnosne prijetnje postale globalni izazov, ova se prednost relejne logike ponovno procjenjuje i pridaje joj se visoka vrijednost.
Apsolutna neovisnost o softveru: rad sustava ne oslanja se ni na kakav softver, operativni sustav ili firmware. Nema programskih grešaka, grešaka u memoriji, beskonačnih petlji ili "padanja". Njegovu logiku određuju hardverske veze, a njegovo ponašanje je determinističko i trajno (osim u slučaju kvara hardvera), pružajući najvišu razinu operativne sigurnosti.
Inherentna kibernetička sigurnost: Ovo predstavlja konačnu prednost relejne logike u ključnim aplikacijama. Relejni upravljački ormar potpuno je izoliran fizički sustav. Nema IP adresu, Ethernet priključak, bežične module i potpuno je izoliran od bilo kojeg oblika mreže. Posljedično, u osnovi je imun na sve cyber napade, računalne viruse, ransomware, daljinsko hakiranje ili neovlašteni pristup. Za aplikacije koje uključuju kritičnu infrastrukturu (npr. strujne krugove za hitne slučajeve u trafostanicama), sigurnosne zaštitne sustave (npr. sigurnosne blokade za opremu za žigosanje) ili rezervne dijelove temeljnih sigurnosnih instrumentiranih sustava (SIS), ova apsolutna sigurnost postignuta "fizičkom izolacijom" neusporediva je s bilo kojim umreženim ili programabilnim uređajem.
| Tipične primjene relejne logike | |
|---|---|
| Industrija | Tipična primjena |
| Proizvodnja | Pokretači motora |
| Distribucija energije | Zaštitni krugovi |
| Automatizacija zgrada | Kontrola pumpe |
| Alatni strojevi | Start/Stop kontrola |
| Sustavi za hitne slučajeve | Sigurnosne blokade |
| Obnovljiva energija | Rezervni zaštitni sklopovi |
Zaključak: Racionalan izbor, odgovarajuća primjena
Ukratko, PLC-ovi i relejna logika nisu u jednostavnom zamjenskom odnosu, već su komplementarni tehnološki alati za različite potrebe. PLC je svestran alat, vješt u upravljanju zamršenim i promjenjivim aktivnostima koje zahtijevaju komunikaciju i umrežavanje. dok je relejna logika čvrst i pouzdan "malj", specijaliziran za jednostavne, fiksne aplikacije visoke pouzdanosti i visoke sigurnosti. Umjesto bezobzirnog traženja tehničkih inovacija, profesionalni inženjeri trebali bi uzeti u obzir funkcionalne potrebe, uvjete okoline, troškove životnog vijeka, sposobnosti tima za održavanje i zahtjeve za sigurnosnu razinu određenog projekta. U scenarijima koji uključuju jednostavnu kontrolu, teška okruženja, ograničene proračune i najviše sigurnosne zahtjeve, relejna logika, sa svojim klasičnim prednostima jednostavnosti, transparentnosti, robusnosti i otpornosti na mrežne prijetnje, dokazuje svoju vječnu vrijednost. To nije samo prekretnica u povijesti razvoja automatizacije, već i pouzdan kamen temeljac koji nastavlja igrati ključnu ulogu u modernim i budućim industrijskim sustavima.
Često postavljana pitanja
P1: Što je relejna logika?
Relejna logika je ožičeni upravljački sustav koji koristi elektromehaničke releje, kontaktore, tajmere i sklopke za izvođenje logičkih operacija. Za razliku od PLC-a, relejna logika oslanja se na fizičko ožičenje umjesto na softversko programiranje, što je čini vrlo pouzdanom i lako razumljivom za jednostavne zadatke automatizacije.
P2: Koja je razlika između relejne logike i PLC-a?
Primarna razlika je u tome kako se implementira upravljačka logika. Relejna logika koristi fizičko ožičenje i elektromehaničke komponente, dok PLC izvršava softverske programe pohranjene u njegovoj memoriji. Relejna logika često se preferira za fiksne, jednostavne aplikacije, dok su PLC-ovi prikladniji za složene sustave koji zahtijevaju fleksibilnost i komunikacijske mogućnosti.
P3: Koristi li se relejna logika još uvijek u modernoj industrijskoj automatizaciji?
Da. Iako PLC-ovi dominiraju mnogim sustavima automatizacije, relejna logika se još uvijek naširoko koristi u sigurnosnim krugovima, kontroli motora, sustavima isključivanja u hitnim slučajevima, distribuciji električne energije i drugim aplikacijama gdje su jednostavnost, pouzdanost i deterministički rad ključni.
P4: Koje su glavne prednosti relejne logike?
Relejna logika nudi nekoliko ključnih prednosti, uključujući:
- Jednostavan i transparentan rad
- Izvrsna otpornost na elektromagnetske smetnje (EMI)
- Pouzdana izvedba u teškim industrijskim okruženjima
- Niski početni troškovi za jednostavne upravljačke sustave
- Jednostavno rješavanje problema i održavanje
- Potpuni imunitet na prijetnje kibernetičkom sigurnošću jer radi bez softvera ili mrežnih veza
P5: Kada treba odabrati relejnu logiku umjesto PLC-a?
Relejna logika je idealan izbor kada:
- Kontrolni niz je jednostavan i malo je vjerojatno da će se promijeniti.
- Visoka pouzdanost je važnija od fleksibilnosti.
- Projekt ima ograničen proračun.
- Radno okruženje je surovo.
- Kibernetička sigurnost i fizička izolacija glavni su prioriteti.
